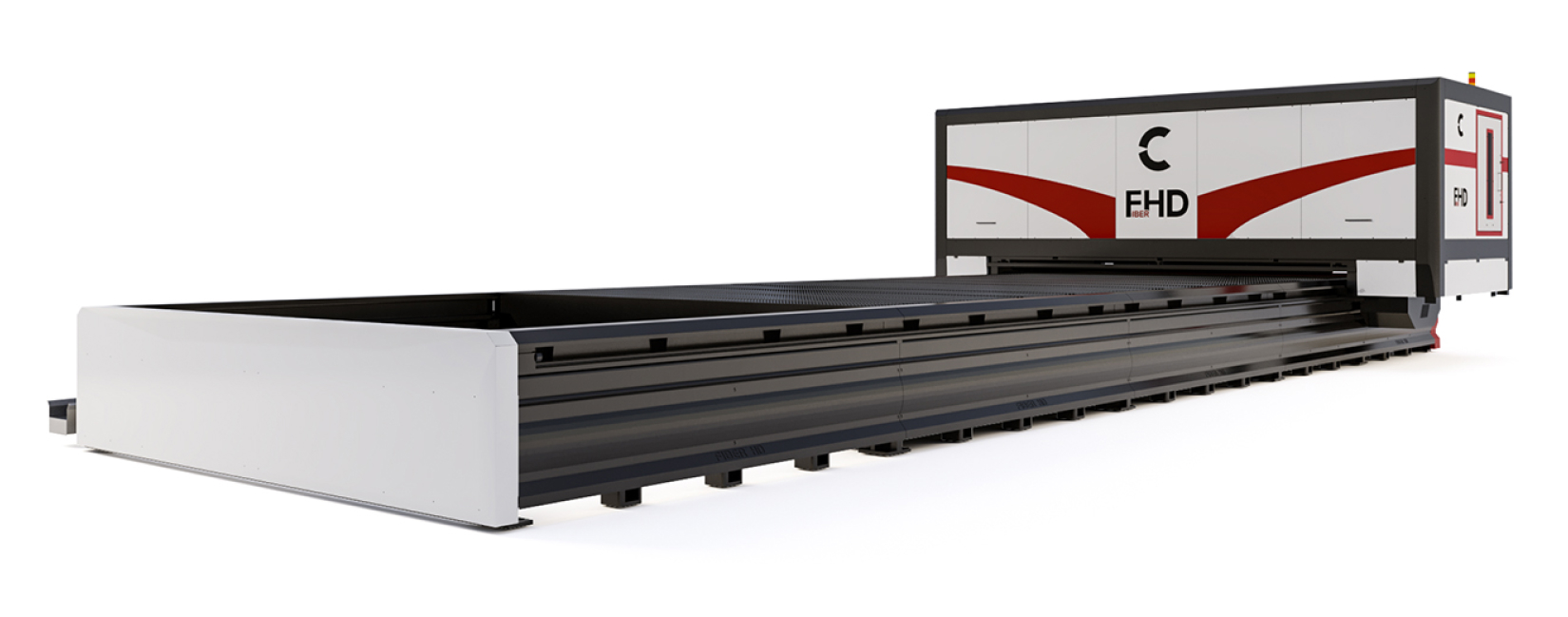

Fiber HD

Schneidsystem für große Formate

Leistung bis

30 kW

Arbeitsfläche bis

24000×3000 mm

Das anpassungsfähige Modell für jede Anwendung

FIBER HD vereint die Zweckmäßigkeit und Einfachheit der der Schneidsysteme für große Formate mit der Leistung der Faserlaser-Technologie bis 30 kW. Die geschlossene Kabine um den Schneidkopf ermöglicht eine hohe Leistung mit auf ein Minimum reduzierten Gesamtabmessungen, wodurch die Geschwindigkeit und die Effizienz der Faserlaser in Industriesektoren gebracht wird, die zuvor hauptsächlich mit Plasma oder CO2 geschnitten haben. Ergänzt wird das breite Anwendungsspektrum durch die Vielseitigkeit des Zubehörs, wie zum Beispiel der Bohrkopf mit 6 Positionen.
Hergestellt in der Toskana, FIBER HD ist der Höhepunkt der Innovation „Made in Italy“. Die Verbindung von Erfahrung und Leidenschaft mit einer hochwertigen Produktionskette spiegelt sich in der Auswahl der Materialien wie Aluminium, das für die Struktur des Portals und der Kabelketten verwendet wird, in der Konstruktionsqualität und im Fokus auf die Zweckmäßigkeit und Bedienbarkeit des Systems wider.

Konfigurator

EVO 3 Schneidkopf

Der Evo3 Schneidkopf ist mit einem kapazitiven Sensor ausgestattet. Die Systeme Plus verwenden den Autofokus-Schneidkopf Evo 3, der vollständig von unserer Forschungs- und Entwicklungsabteilung entworfen und mit hochpräziser Mechanik von Cutlite Penta hergestellt wurde und mit einem berührungslosen kapazitiven Sensor ausgestattet ist.
Der Kopf selbst und die Fokussierlinsen können mit bis zu 50 kW Laserleistung und einem Druck von 25 bar verwendet werden; verschiedene Fokussierkonfigurationen sind verfügbar.

Bevel-Schneidkopf

Der von Cutlite Penta entwickelte Kopf ermöglicht diese Art der Bearbeitung, ohne den klassischen Flachschnitt zu beeinträchtigen.
Der Kopf, innovativ in seiner Mechanik, hat sehr kleine Abmessungen, ist leicht und erlaubt die Verwendung der gleichen Basen wie die flachen Maschinen, ohne unsere Besonderheiten zu verändern. Er kann außerdem um +/- 45° in beide Schneidrichtungen gedreht werden.

Faserlaserquelle

Seit der Entwicklung der EVO-Serie hat Cutlite Penta durch die Kontrolle, die es über seinen Schneidkopf ausübt – von der Entwurfsphase bis zur Realisierung – sich als Synonym für Leistung, Zuverlässigkeit und Vielseitigkeit auf dem Markt etabliert. Das Unternehmen hat das Interesse der wichtigsten Hersteller von Quellen für das Faserlaserschneiden geweckt, mit denen es im Laufe der Zeit eine synergetische Beziehung aufbauen konnte. Durch diese Herangehensweise kann das Unternehmen eine flexible und vielfältige Produktpalette auf dem Markt gewährleisten.

Mechanical design

Die robuste, entlang der X-Achse verlängerte Stahlkonstruktion erleichtert den Be- und Entladevorgang mit Hilfe eines Gabelstaplers oder Laufkrans. Die geschlossene Kabine folgt dem Schneidvorgang präzise und bewegt sich auf Doppelprismenführungen. Versiegelte Aluminium-Kabelketten umschließen die zum Kopf laufenden Rohre und Kabel, um das Eindringen von Funken und Fremdkörpern zu verhindern. Die Gesamtabmessung kommt daher den Maßen der Arbeitsfläche nahe.
Die Bewegung erfolgt über geschliffene Ritzel und Zahnstange, die mit sehr hohen Präzisionstoleranzen gefertigt sind und eine leichtgängige und spielfreie Bewegung gewährleisten. In Kombination bietet der bürstenlose Motor eine hohe Energieeffizienz, Leistungszuverlässigkeit und Langlebigkeit.

Ein hochpräzises, stabiles und effizientes System

Produkt komplett Made in Italy

Handhabung durch geschliffene Ritzel und Zahnstange

Hardware-Lösungen

Bohrmaschinen

Die Einbindung der Revolverköpfe der Serie HT mit 6 Positionen erweitert nochmals die möglichen Berarbeitungen wie Bohren, Flachbohren, Gewindebohren und Senkborhen, die auf den Werkstücken direkt auf der Maschine ausgeführt werden können.

Bevel-Schneidkopf

Für das Modell Fiber HD gibt es auch den Schneidkopf bevel bis +/-45°.

Software

Modernste, einfache und intuitive Front-End-Software, die Ihnen ein Höchstmaß an Vielseitigkeit und Anpassungsfähigkeit bietet.

Laserschneiden war noch nie so einfach.

Smart Manager 6

Die vollständig intern entwickelte Steuerungssoftware folgt seit Jahren den Entwicklungen, die der Markt und die Kunden verlangen. Der Smart Manager 6 wurde speziell entwickelt, um das Potenzial von Schneidsystemen der neuesten Generation voll auszuschöpfen und die maximale Leistung aller Cutlite Penta-Produkte zu gewährleisten.

Smart Composer

Die revolutionäre neue Software von Cutlite Penta ist direkt mit der numerischen Steuerung der Maschine und der Font-End-Software Smart Manager verbunden.

Muster

Technische Eigenschaften

MODELL
ARBEITSBEREICH
40204000 x 2000 mm
60206000 x 2000 mm
60256000 x 2500 mm
60306000 x 3000 mm
80258000 x 2500 mm
80308000 x 3000 mm
1202512000 x 2500 mm
1203012000 x 3000 mm
1602516000 x 2500 mm
1603016000 x 3000 mm
1802518000 x 2500 mm
1803018000 x 3000 mm
2402524000 x 2500 mm
2403024000 x 3000 mm
LASER-LEISTUNG
2.000 W
3.000 W
4.000 W
6.000 W
8.000 W
12.000 W
15.000 W
20.000 W
30.000 W
