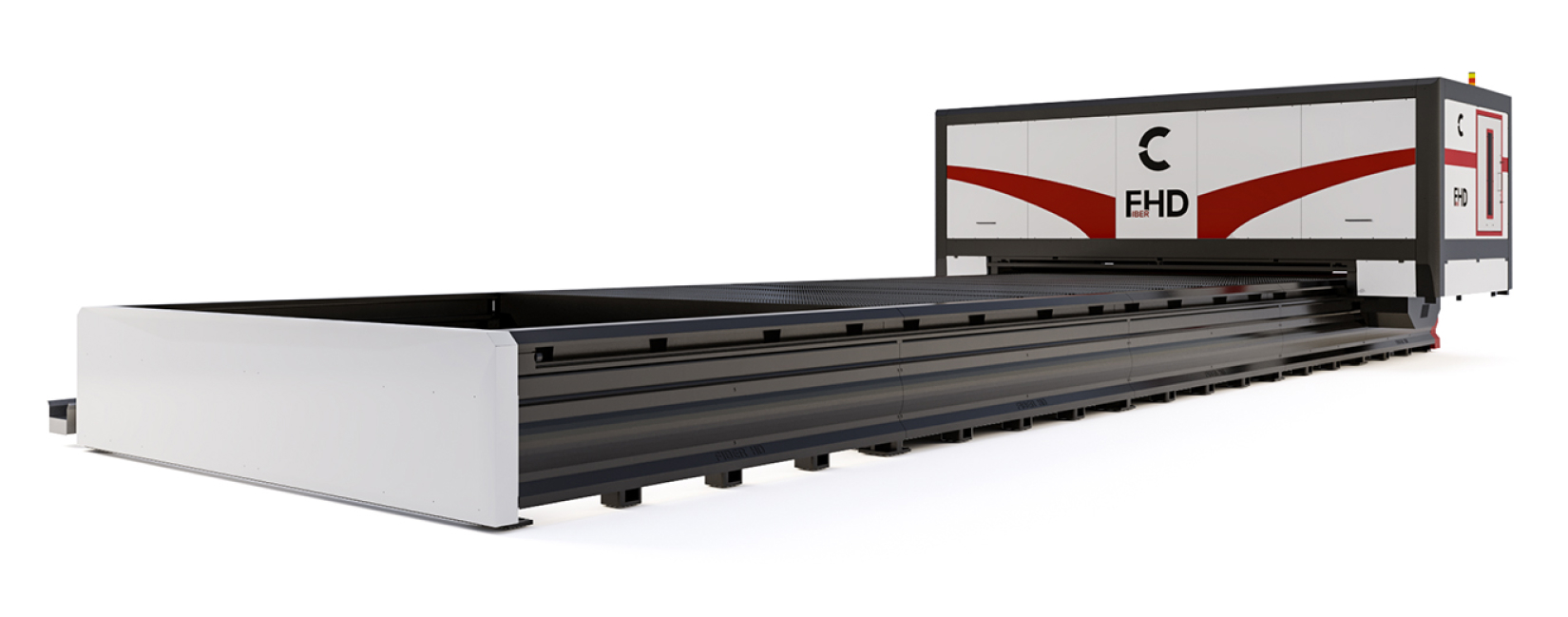

Fiber HD

Système de découpe pour grands formats

Puissance jusqu’à

30 kW

Zone de travail jusqu’à

24000×3000 mm

Le modèle adaptable pour chaque application

FIBER HD allie la praticité et la simplicité des systèmes de coupe grand format à la puissance de la technologie laser à fibre jusqu’à 30 kW. La cabine fermée autour de la tête de coupe permet des performances de haut niveau, avec un encombrement général réduit au minimum, apportant la vitesse et l’efficacité du laser à fibre dans les secteurs industriels, autrefois dominés par la découpe au plasma ou au CO2. La polyvalence des options, comme la tourelle de perçage à 6 positions, s’ajoute au large spectre d’applications.
Conçu en Toscane, FIBER HD est le point culminant de l’innovation Made in Italy. L’alliance de l’expérience et de la passion avec une filière de production de qualité supérieure se reflète dans le choix des matériaux tels que l’aluminium, utilisé dans la structure du portique et des chaînes porte-câbles, dans la qualité de la construction et dans l’attention accordée à la fonctionnalité et à l’applicabilité du système.

CONFIGURATEUR

Tête EVO 3

La tête de coupe Evo 3 est équipée d’un capteur capacitif. Les systèmes PLUS et LME utilisent la tête de coupe autofocus Evo 3, entièrement conçue par notre département R&D et fabriquée avec la mécanique de haute précision de Cutlite Penta, et équipée d’un capteur capacitif sans contact.
La tête elle-même et les lentilles de focalisation peuvent être utilisées jusqu’à une puissance laser de 50 kW et à une pression de 25 bar; différentes configurations focales sont possibles

Tête Biseautée

La tête conçue par Cutlite Penta permet de réaliser ces processus sans pénaliser la coupe plate classique.
La tête, innovante dans sa mécanique, a des dimensions d’encombrement très réduites, elle est légère et permet d’utiliser les mêmes bases que les machines plates sans altérer nos spécificités. Elle peut également pivoter de +/- 45° dans les deux sens de coupe.

Sources laser

Depuis le développement de la série EVO, le contrôle que Cutlite Penta exerce sur sa tête de coupe, de la phase de conception à sa réalisation, l’a vu s’imposer sur le marché comme synonyme de performances, de fiabilité et de polyvalence, suscitant l’intérêt des principaux fabricants de sources pour la découpe laser à fibre, avec lesquels elle a construit au fil du temps une relation de synergie qui garantit agilité et variété de son offre sur le marché.

Structure mécanique

La structure robuste en acier, qui s’étend le long de l’axe X, facilite le processus de chargement et de déchargement par l’emploi d’un chariot élévateur ou d’un pont roulant. La cabine fermée suit précisément l’opération de coupe, en se déplaçant sur deux glissières prismatiques. Les chaînes porte-câbles en aluminium scellées contiennent les tuyaux et les câbles allant vers la tête, pour empêcher la pénétration d’étincelles et de corps étrangers. L’encombrement total est donc proche des dimensions du plan de travail.
Le mouvement est assuré par des pignons et des crémaillères rectifiés, conçus avec des tolérances de précision très élevées, qui garantissent un mouvement fluide et exempt de jeu. Le moteur sans balais fourni offre un rendement énergétique élevé, une fiabilité des performances et une longue durée de vie.

Un système très précis, stable et efficace

Produit entièrement fabriqué en Italie

Le mouvement est assuré par des pignons et des crémaillères rectifiés

Structure mécanique

Perceuse

L’intégration des tourelles revolver à 6 positions de la série HT agrandit davantage la gamme des usinages, tels que le perçage, le chanfreinage, le filetage et le lamage, qui peuvent être effectués sur des pièces directement sur la machine.

Tête Biseautée

Pour le modèle Fiber HD, la tête de coupe bevel jusqu’à +/-45 à plat est également disponible.

Software

Logiciel frontal de pointe, simple et intuitif, conçu pour vous garantir le plus haut niveau de polyvalence et de personnalisation.
La découpe au laser n’a jamais été aussi facile.

Smart Manager 6

Entièrement conçu en interne, le logiciel de contrôle suit depuis des années les évolutions requises par le marché et les clients. Le smart manager 6 a été spécialement conçu pour exploiter pleinement le potentiel des systèmes de coupe de dernière génération et pour garantir les performances maximales de tous les produits Cutlite Penta.

Smart Composer

Le nouveau logiciel révolutionnaire de Cutlite Penta s’interface directement avec la commande numérique de la machine et le logiciel font-end smart manager.

Échantillons

Caractéristiques techniques

MODELLO
AREA DI LAVORO
40204000 x 2000 mm
60206000 x 2000 mm
60256000 x 2500 mm
60306000 x 3000 mm
80258000 x 2500 mm
80308000 x 3000 mm
1202512000 x 2500 mm
1203012000 x 3000 mm
1602516000 x 2500 mm
1603016000 x 3000 mm
1802518000 x 2500 mm
1803018000 x 3000 mm
2402524000 x 2500 mm
2403024000 x 3000 mm
POTENZA LASER
2.000 W
3.000 W
4.000 W
6.000 W
8.000 W
12.000 W
15.000 W
20.000 W
30.000 W
