Fiber HD

Sistema di taglio per grandi formati

Potenza fino a

30 kW

AREA DI LAVORO MAX

24000×3000 mm

Il modello adattabile per ogni applicazione

FIBER HD unisce la praticità e la semplicità dei sistemi di taglio di grande formato alla potenza della tecnologia laser fibra fino a 30kW. La cabina chiusa attorno alla testa di taglio consente performance di alto livello con un ingombro totale ridotto al minimo, portando la velocità e l’efficienza del laser fibra in settori industriali prima presidiati dal taglio al plasma o CO2. All’ampio spettro di applicazioni si aggiunge la versatilità degli optional, come la torretta foratrice a 6 posizioni.
Realizzata in Toscana, FIBER HD è il culmine dell’innovazione Made in Italy. L’unione di esperienza e passione con una filiera produttiva di alta qualità si riflette nella scelta di materiali come l’alluminio, impiegato nella struttura del gantry e delle catene portacavi, nella qualità costruttiva e nel focus sulla praticità e l’operatività del sistema.

CONFIGURATORE

Testa EVO 3

La testa di taglio EVO3 ha in dotazione un sensore capacitivo. Il sistema FHD utilizza la testa di taglio autofocus EVO 3 che, interamente progettata dal nostro reparto di ricerca e sviluppo e realizzata con meccaniche di altissima precisione da Cutlite Penta, è dotata inoltre di sensoristica di contatto e di temperatura.
La testa stessa e le lenti di focalizzazione sono utilizzabili fino a 50 kW di potenza laser e ad una pressione di 25 bar; sono previste diverse configurazioni focali.

Testa Bevel

La testa, studiata da Cutlite Penta, consente di eseguire queste lavorazioni senza penalizzare il classico taglio piano.
La testa, innovativa nella sua meccanica, ha ingombri ridottissimi, è leggera e consente di utilizzare i medesimi basamenti delle macchine piane non andando a snaturare le nostre peculiarità, consentendo inoltre di ruotare di +/- 45° in ambedue le direzioni di taglio.

Sorgenti laser

A partire dallo sviluppo della serie EVO, il controllo che Cutlite Penta esercita sulla propria testa di taglio, dalla fase di progettazione alla sua realizzazione, l’ha vista affermarsi sul mercato come sinonimo di prestazioni, affidabilità e versatilità, destando l’interesse dei principali produttori di sorgenti per il taglio laser fibra, con i quali ha nel tempo costruito un rapporto di sinergia che le garantisce agilità e varietà per la sua offerta sul mercato.

Struttura meccanica

La robusta struttura in acciaio, estesa lungo l’asse X, agevola il processo di carico e scarico attraverso l’uso di un carrello elevatore o di un carro ponte. La cabina chiusa segue con precisione l’operazione di taglio, muovendosi su doppie guide prismatiche. Catene portacavi in alluminio sigillate racchiudono tubi e cavi diretti verso la testa, per impedire l’ingresso a scintille e corpi esterni. L’ingombro totale risulta quindi prossimo alle dimensioni del piano di lavoro.

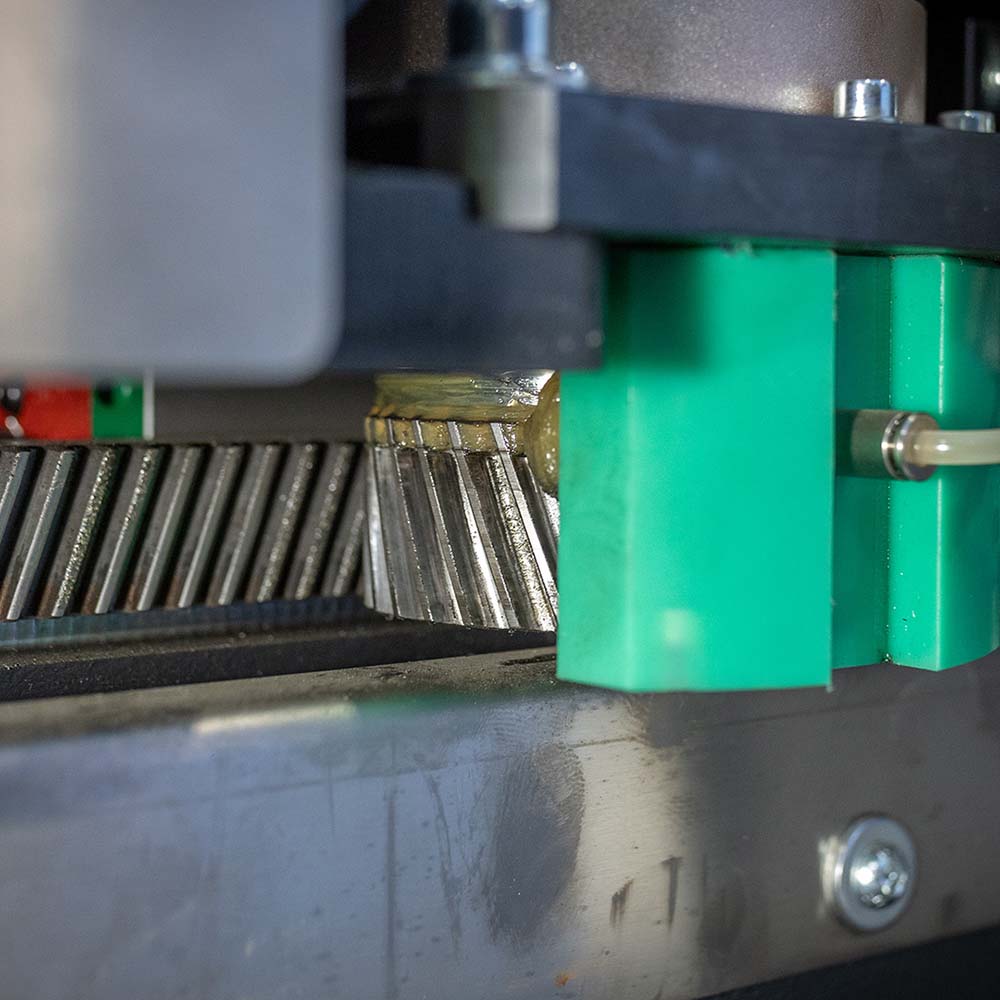

La movimentazione è affidata a pignoni e cremagliera rettificati, realizzati con tolleranze ad altissima precisione, che garantiscono un movimento fluido e privo di gioco. In abbinamento, il motore brushless offre un elevato rendimento energetico, affidabilità nelle prestazioni e durabilità.

Sistema altamente preciso, stabile ed efficiente

Prodotto completamente Made in Italy

Movimentazione affidata a pignoni e cremagliera rettificati

Accessori Hardware

Foratrice

L’inclusione delle torrette a revolver serie HT a 6 posizioni contribuisce alla flessibilità del sistema di taglio laser fibra, andando ad aumentare il repertorio delle lavorazioni meccaniche, come foratura, svasatura, filettatura e lamatura, eseguibili sui pezzi direttamente in macchina.

Testa Bevel

Per il modello FiberHD è disponibile anche la testa di taglio bevel fino a +/-45°.

Software

Software front end all’avanguardia, semplici e intuitivi, progettati per garantirti il più alto livello di versatilità e personalizzazione.
Il taglio laser non è mai stato così semplice.

Smart Manager 6

Software di controllo interamente progettato internamente, da anni segue le evoluzioni richieste dal mercato e dai clienti. Lo Smart Manager 6 è stato specificatamente sviluppato per sfruttare totalmente le potenzialità dei sistemi di taglio di ultima generazione e garantire le massime prestazioni di tutti i prodotti Cutlite Penta.

Smart Composer

Il nuovo e rivoluzionario software di cutlite penta si interfaccia direttamente con il controllo numerico della macchina e con il Software di font-end smart manager.

Campioni

Informazioni tecniche

MODELLO
AREA DI LAVORO
40204000 x 2000 mm
60206000 x 2000 mm
60256000 x 2500 mm
60306000 x 3000 mm
80258000 x 2500 mm
80308000 x 3000 mm
1202512000 x 2500 mm
1203012000 x 3000 mm
1602516000 x 2500 mm
1603016000 x 3000 mm
1802518000 x 2500 mm
1803018000 x 3000 mm
2402524000 x 2500 mm
2403024000 x 3000 mm
POTENZA LASER
2.000 W
3.000 W
4.000 W
6.000 W
8.000 W
12.000 W
15.000 W
20.000 W
30.000 W
