TUBE E
Il taglio tubi performante e vantaggioso
Potenza fino a
8kW
Taglio tubi max
220mm
Taglio laser tubi ad alta precisione e flessibilità
Tube E è il sistema laser progettato e realizzato da CUTLITE PENTA per rendere accessibile la tecnologia laser per il taglio tubi a tutte le aziende che cercano una soluzione versatile e vantaggiosa al contempo. L’estrema precisione del laser garantisce un taglio eccellente in tempi rapidi senza sprechi né sbavature. La tecnologia di Tube E permette di lavorare tubi di sezione tonda, quadrata, rettangolare e profili aperti (sezioni da 20mm a 220mm) con la qualità distintiva del laser.
Grazie a questo sistema laser ogni azienda può ottenere in tempi brevi un particolare finito in un unico ciclo di lavorazione, ottimizzando al massimo il processo operativo. Le ottime prestazioni di taglio della macchina e la sua versatilità la rendono ideale per diversi settori industriali, soddisfacendo anche le esigenze delle PMI che operano nelle lavorazioni conto terzi.
CONFIGURATORE
Testa TUBE
I sistemi della linea TUBE si avvalgono di una testa di taglio unica, frutto dell’ingegno del nostro reparto di ricerca e sviluppo. Il design essenziale, che minimizza la manutenzione necessaria, e un apparato ottico completamente sigillato, garantiscono una perfetta usabilità e una maggiore durata nel tempo. La testa Tube si distingue anche per la semplicità dei consumabili, con una configurazione compatta e modulare.
Sorgenti laser
La sorgente laser fibra di Tube E offre un’elevata versatilità e permette di lavorare un’ampia gamma di metalli con la massima precisione. Può anche essere configurata con diversi diametri di fibra ottica e permette di cambiare facilmente la geometria di taglio. L’efficienza energetica, l’eccellente qualità del fascio e la rapidità di lavorazione consentono di ridurre tempi e costi operativi. Ogni sorgente è alloggiata in un cabinet NEMA 12, sigillato e climatizzato, che garantisce prestazioni affidabili anche in contesti industriali difficili o polverosi.L’alta affidabilità di queste sorgenti garantisce costi di manutenzione molto ridotti.
Caricatore automatico PASSO PASSO
- Portata massima 6 tubi con diametro ø 305mm o lato massimo 220mm
- Carico automatico tubi da ø 20mm - max. ø 305mm
- Carico automatico lunghezze da 1500mm a 6500mm aumentabile a richiesta
- Superfici di scorrimento interamente rivestite in materiale plastico per evitare danneggiamenti e rigature su tubi delicati
- Possibilità di montaggio in zona lato operatore o posteriore, per ottimizzare il layout all’interno dell’area di lavoro
Caricatore automatico DA FASCIO
- Portata massima 2000/4000Kg
- Carico automatico tubi da Ø 20mm (**) max. ø 220mm (**) riducibile a richiesta
- Carico automatico lunghezze da 1200mm a 6500mm aumentabile a richiesta
- Misurazione lunghezza tubo prima del carico in macchina
- Superfici di scorrimento interamente rivestite in materiale plastico per evitare danneggiamenti e rigature su tubi delicati
Materiali lavorabili
La macchina è in grado di tagliare con precisione tubi e profili in acciaio dolce, acciaio legato, inox, leghe di alluminio, rame e ottone. A seconda del materiale, è possibile selezionare il gas di assistenza più idoneo per ottimizzare il taglio: ad esempio, ossigeno per acciaio al carbonio e ferro, azoto per l’acciaio inox.
Il controllo numerico(CNC) automatizza ogni fase del processo, dal carico iniziale delle barre fino allo scarico dei pezzi finiti. L’affidabilità delle sorgenti laser installate si traduce in una manutenzione minima e in una gestione efficiente dei costi d lavorazione.
Accessori Hardware
Telecamera
È una telecamera di posizione che permette di controllare e visionare in remoto il lavoro della macchina.
Sistema di rilevazione posizione tubo
Rivela la posizione del tubo e corregge il percorso di taglio.
Automazione
Consente l’ottimizzazione dei tempi di lavorazione, riducendo i tempi di carico e scarico della lamiera.
Software
Software front end all’avanguardia, semplici e intuitivi, progettati per garantirti il più alto livello di versatilità e personalizzazione.
Il taglio laser non è mai stato così semplice.
Smart manager plus
Un software innovativo per la gestione e la supervisione della macchina. Con accesso Internet, il sistema può essere monitorato in teleassistenza tramite TeamViewer.
Smart composer
Il nuovo e rivoluzionario software di cutlite penta si interfaccia direttamente con il controllo numerico della macchina e con il Software di font-end smart manager.

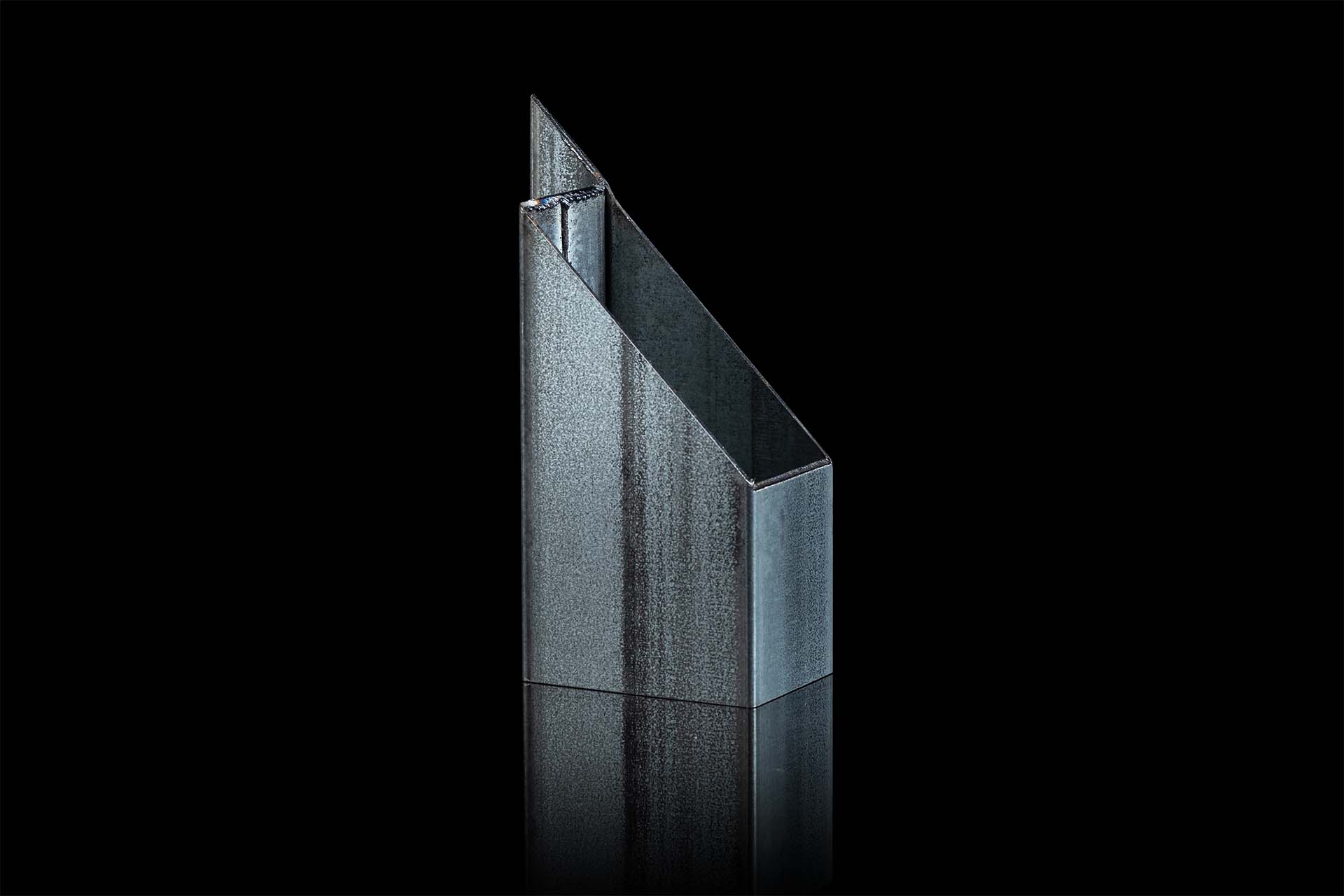

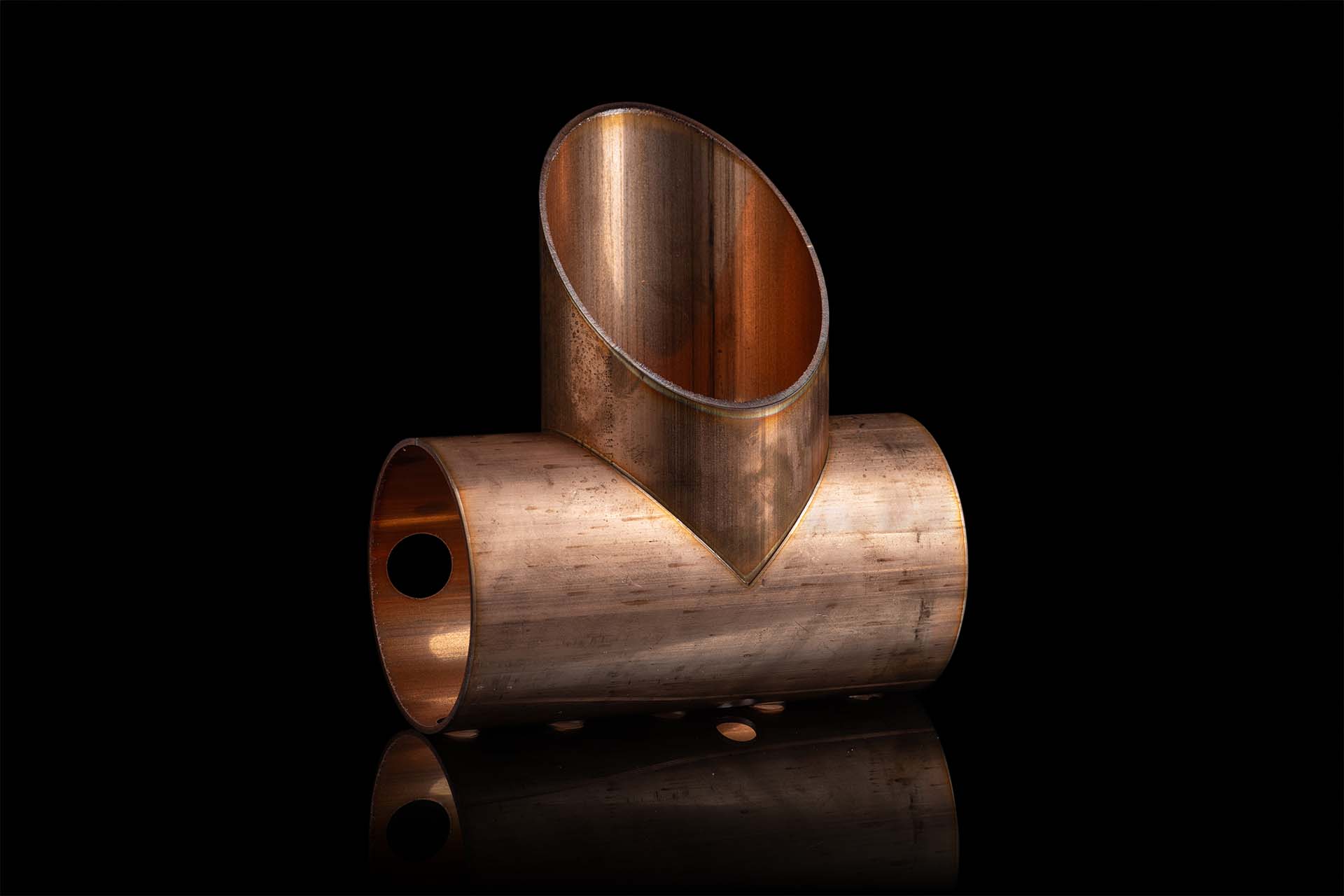

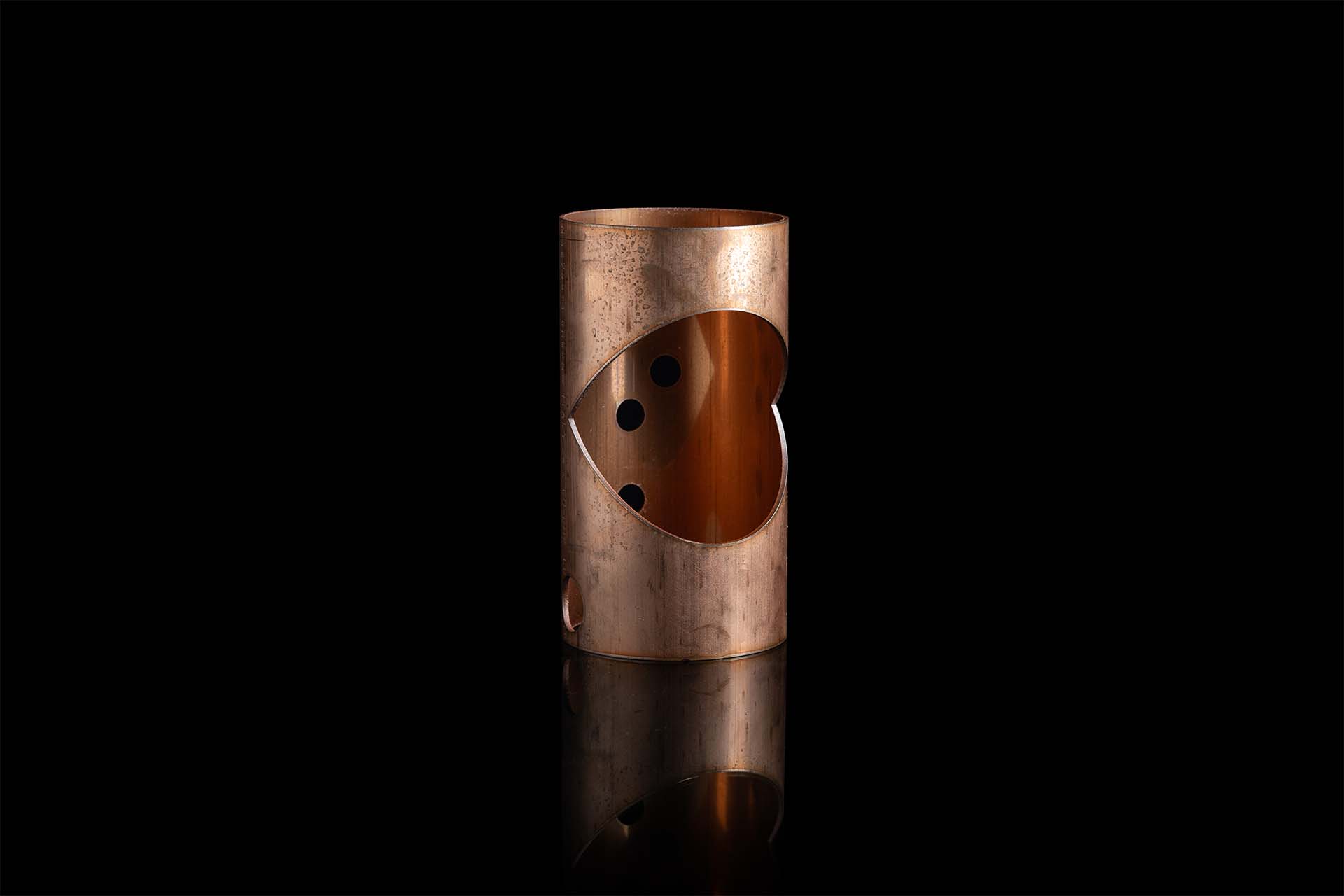

Campioni
Informazioni tecniche
| MODELLO | FORMATO TONDO | FORMATO RETTANGOLARE | SPESSORE PARETE TUBO |
| TL 150 | min 15 mm* max 152,4 mm ø | min 15 mm* max 152,4 mm | 8 mm |
| TL 220 | min 20 mm* max 220 mm ø | min 20mm* max 160/220 mm* | 10 mm |
*Riducibile su richiesta
| PESO MASSIMO BARRA LAVORABILE | LUNGHEZZA BARRA |
| 35 Kg/m | Caricabile 6500mm – 12000mm Scaricabile 3000mm – 6000mm |
| SORGENTE FIBRA |
| 1000 W |
| 2000 W |
| 3000 W |
| 4000 W |
| 6000 W |
| 8000 W |
