TUBE F
La tecnologia laser per il taglio di profili piatti
Potenza fino a
15kW
Taglio tubi max
305mm
Taglio laser profili metallici piatti di ultima generazione
Tube F è il frutto dell’evoluzione laser di CUTLITE PENTA per rispondere alle specifiche esigenze di taglio laser di profili piatti metallici sempre più richiesti dal mercato. Grazie a un sistema laser ad alta tecnologia, la macchina permette di svolgere in un unico ciclo le diverse operazioni per ottenere un particolare finito, sostituendo la necessità di macchine diverse. Tube F consente di lavorare profili piatti in metallo con larghezza da 40mm a 300mm e spessore minimo di 8mm con la massima precisione.
La qualità di taglio distintiva della tecnologia CUTLITE PENTA e la velocità di lavorazione del laser offrono prestazioni uniche per ottimizzare l’operatività delle aziende. La specializzazione nel taglio di profili piatti rende la macchina ideale per i settori che richiedono lavorazioni su elementi lineari, come carpenteria metallica, costruzioni navali, automotive e settore ferroviario.
CONFIGURATORE

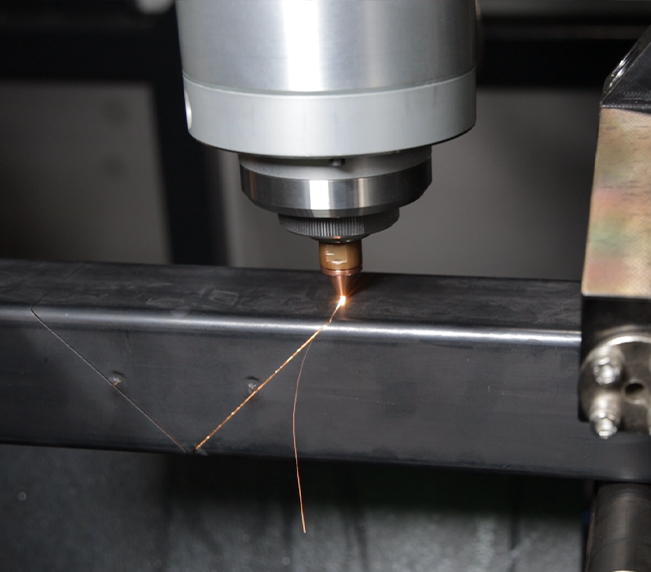

Testa TUBE
I sistemi della linea TUBE si avvalgono di una testa di taglio unica, frutto dell’ingegno del nostro reparto di ricerca e sviluppo.
L’estrema flessibilità della testa TUBE di CUTLITE PENTA applicata specificatamente ai profili piatti permette di realizzare applicazioni speciali e prototipi in tempi ridotti con assoluta precisione. Grazie al design compatto e all’apparato ottico alloggiato in un cabinet NEMA 12 sigillato, la testa di taglio offre una lunga durata nel tempo e una completa affidabilità nelle lavorazioni.
Sorgenti laser
La sorgente laser fibra di Tube E offre un’elevata versatilità e permette di lavorare un’ampia gamma di metalli con la massima precisione. Può anche essere configurata con diversi diametri di fibra ottica e permette di cambiare facilmente la geometria di taglio. L’efficienza energetica, l’eccellente qualità del fascio e la rapidità di lavorazione consentono di ridurre tempi e costi operativi. Ogni sorgente è alloggiata in un cabinet NEMA 12, sigillato e climatizzato, che garantisce prestazioni affidabili anche in contesti industriali difficili o polverosi.L’alta affidabilità di queste sorgenti garantisce costi di manutenzione molto ridotti.
Caricatore automatico PASSO PASSO
- Portata massima 6 tubi con diametro ø 305mm o lato massimo 220mm
- Carico automatico tubi da ø 20mm - max. ø 305mm
- Carico automatico lunghezze da 1500mm a 6500mm aumentabile a richiesta
- Superfici di scorrimento interamente rivestite in materiale plastico per evitare danneggiamenti e rigature su tubi delicati
- Possibilità di montaggio in zona lato operatore o posteriore, per ottimizzare il layout all’interno dell’area di lavoro
Caricatore automatico DA FASCIO
- Portata massima 2000/4000Kg
- Carico automatico tubi da Ø 20mm (**) max. ø 220mm (**) riducibile a richiesta
- Carico automatico lunghezze da 1200mm a 6500mm aumentabile a richiesta
- Misurazione lunghezza tubo prima del carico in macchina
- Superfici di scorrimento interamente rivestite in materiale plastico per evitare danneggiamenti e rigature su tubi delicati
Materiali lavorabili
Tube F permette di lavorare profili piatti in acciaio dolce, acciaio legato, acciaio inossidabile, leghe di alluminio, ottone e rame. La macchina gestisce diversi tipi di gas di assistenza al taglio: ossigeno per ferro e acciaio dolce, azoto per acciaio inossidabile. Il CNC gestisce tutte le operazioni dal carico della barra allo scarico dei pezzi finiti, con possibilità di lavorare barre fino a 50 Kg/m di peso e lunghezze caricabili da 6000 mm a 8000 mm.
Accessori Hardware
Smart Weld
Consente di rilevare la posizione del cordone di saldatura (sia esterno che interno) prima che la barra venga caricata nella macchina, in tempo totalmente mascherato dalla lavorazione della barra precedente.
Telecamera
È una telecamera di posizione che permette di controllare e visionare in remoto il lavoro della macchina.
Sistema di rilevazione posizione tubo
Rivela la posizione del tubo e corregge il percorso di taglio.
Automazione
Consente l’ottimizzazione dei tempi di lavorazione, riducendo i tempi di carico e scarico della lamiera.
Smart Mandrel (opzionale)
Elettro mandrino con dispositivo automatico di cambio utensile a 10 stazioni, per effettuare foratura a flusso (Flow drilling) e maschiature sino a M12.
Smart Cleaning (opzionale)
Potegge il tubo durante la fase di taglio e raccoglie gli sfridi interni su tubo tondo.
Software
Software front end all’avanguardia, semplici e intuitivi, progettati per garantirti il più alto livello di versatilità e personalizzazione.
Il taglio laser non è mai stato così semplice.
Smart manager plus
Un software innovativo per la gestione e la supervisione della macchina. Con accesso Internet, il sistema può essere monitorato in teleassistenza tramite TeamViewer.
Smart composer
Il nuovo e rivoluzionario software di cutlite penta si interfaccia direttamente con il controllo numerico della macchina e con il Software di font-end smart manager.
Campioni
Informazioni tecniche
| FORMATO PIATTO | SPESSORE |
Larghezza 40mm – 300mm ø | Min 8mm |
| FORMATO | PESO BARRA LAVORABILE | LUNGHEZZA BARRA |
| Sezioni piatte | 25/35/50 Kg/m | Caricabile: 6000mm – 8000mm Scaricabile: personalizzabile |
| SORGENTE FIBRA |
| 1000 W |
| 2000 W |
| 3000 W |
| 4000 W |
| 6000 W |
| 8000 W |
| 12000 W |
| 15000 W |
