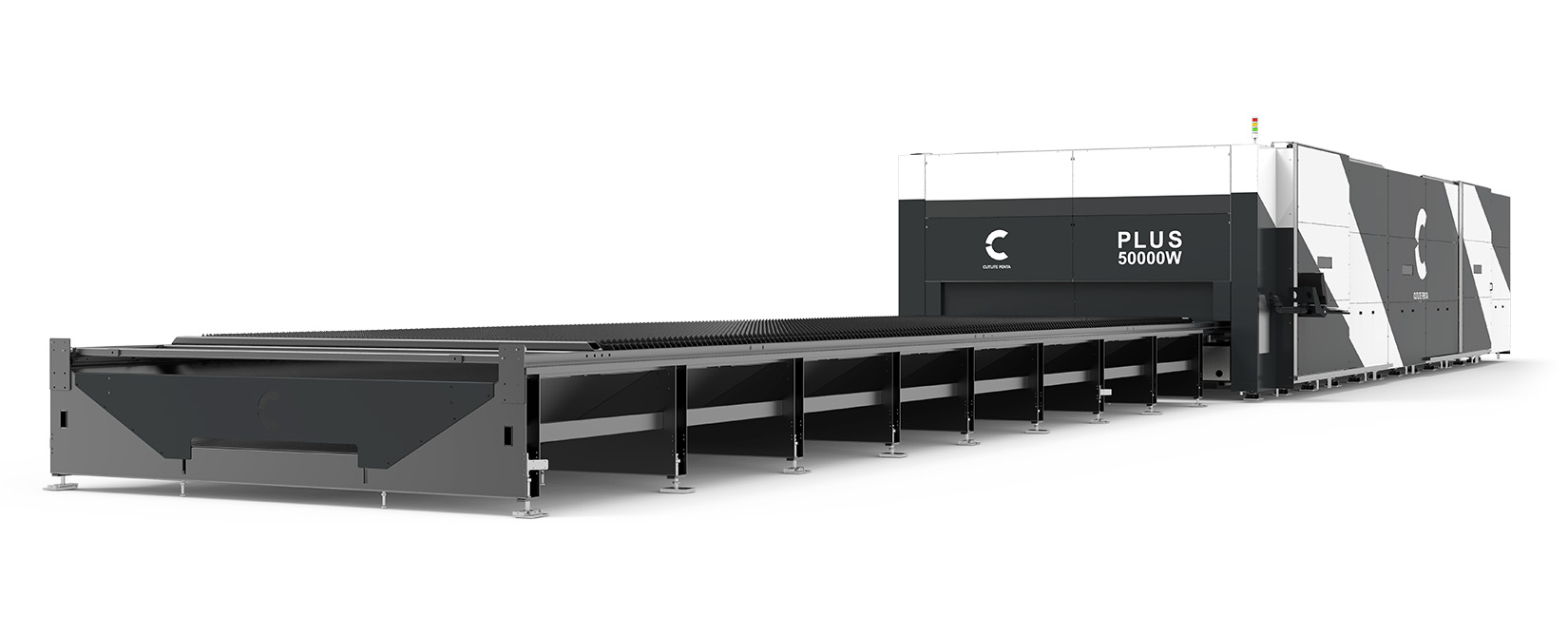

PLUS BEVEL
Leistungsstärke, unschlagbare Qualität
Leistung bis
60kW
Arbeitsfläche bis
16500×3500mm
Überlegene Zuverlässigkeit auch bei großen Materialstärken
Die PLUS Bevel-Faserlasersysteme von Cutlite Penta garantieren Bearbeitungen mit konstanter Qualität auch bei großen Materialstärken mit Leistungen von bis zu 60 kW. Die Zuverlässigkeit der Systeme basiert auf mechanischen und optischen Komponenten höchster Qualität, kombiniert mit der Stabilität der Linearmotoren und der Solidität des elektrisch geschweißten und thermisch stabilisierten Stahlgestells.
Das PLUS Bevel System von Cutlite Penta ist die erste Lösung für Fasenschneiden, die Hochleistungs-Laserschneiden mit makelloser Qualität auch bei komplexen Bearbeitungen verbindet. Die Linearmotoren bieten höchste Zuverlässigkeit und die flüssige, unterbrechungsfreie Achsbewegung gewährleistet Kontinuität und Beständigkeit im Schneidprozess. Diese Vorteile verbinden sich mit der Effizienz des Systems und der höchsten Präzision der Ergebnisse.
Konfigurator
Bevelkopf
Der von Cutlite Penta entwickelte Schneidkopf ermöglicht es, jede Bearbeitung durchzuführen und dabei die Vorteile des klassischen flachen Schnitts beizubehalten. Mit seiner innovativen Mechanik hat der Kopf sehr kompakte Abmessungen, ist leicht und ermöglicht die Verwendung derselben Grundgestelle wie bei Flachbettmaschinen, wobei die hohe Leistungsfähigkeit des Lasersystems erhalten bleibt. Darüber hinaus kann er in beide Schneidrichtungen um +/- 50°gedreht werden.
Laserquellen
Die Faserlaser-Quellen bieten eine außergewöhnliche Vielseitigkeit und ermöglichen die Bearbeitung einer breiten Palette von Metallen. Die hohe Effizienz, ein ausgezeichnetes Strahlqualität und der niedrige Energieverbrauch sind die typischen Merkmale dieser Quellen. In einem konditionierten und versiegelten NEMA 12 Schrank enthalten, ermöglichen die Quellen eine optimale Nutzung auch in rauen Umgebungen und gewährleisten Zuverlässigkeit und Sicherheit. Zu der Effizienz bei der Bearbeitung kommt der Vorteil einer Reduzierung der Wartungskosten.
Mechanische Struktur
Der Sockel ist eine elektroverschweißte Stahlstruktur, die thermisch stabilisiert und anschließend bearbeitet wurde, um die hochpräzisen Führungen und Linearmotoren aufzunehmen. Die Struktur des Gantry ist besonders leicht und widerstandsfähig, bestehend aus Tischen aus Aluminiumlegierungsguss, an denen der Stahlträger befestigt ist. Die Architektur des Wagens wird von linearen Motoren mit absoluten induktiven Encodern angetrieben. Sie ist geeignet, die Motoren für die Achsen B und C zu beherbergen und sorgt für eine fließende Bewegung sowie eine Bevel-Anwendung bis zu +/-50°, was außergewöhnliche dynamische Leistungen bietet.
- Elektroschweißte Stahlstruktur
- Hervorragende dynamische Leistungen
- Thermische Ausdehnungen ohne Verformungen
Be- und Entladen von Lagern
Verfügbarkeit von Systemen zur Be- und Entladen in Linie oder im 90°- Winkel, die mit vertikalen Lagersystemen verbunden sind, die mit den Lasersystemen kommunizieren und vollständig in Cutlite Penta gefertigt sind.
Hardware-Lösungen
Automatischer Düsenwechsel
Der automatische Düsenwechsel ist eine Option, die es der Maschine ermöglicht, die Düse des Schneidkopfes ohne Hilfe des Bedieners automatisch auszutauschen.
Kamera
Dies ist eine Positionskamera, welche die Fernsteuerung und Überwachung des Maschinenbetriebs ermöglicht.
Zweistufiger Tischwechsel
Durch den zweistufigen Tischwechsel kann die Werkbank in etwa 15 Sekunden gewechselt werden, so dass die Be- und Entladezeiten fast vollständig entfallen. Das Fiber Plus System ist das schnellste auf dem Markt.
Lift-Palettenwechsel
Diese Option ermöglicht die Optimierung der Bearbeitungszeiten und reduziert die Zeit für das Be- und Entladen des Blechs.
Automatisierung
Diese Option ermöglicht die Optimierung der Bearbeitungszeiten, wodurch die Be- und Entladezeiten nahezu vollständig verdeckt werden.
Software
Modernste, einfache und intuitive Front-End-Software, die Ihnen ein Höchstmaß an Vielseitigkeit und Anpassungsfähigkeit bietet.
Laserschneiden war noch nie so einfach.
Smart manager plus
Einer innovativen Software für Maschinenverwaltung und -überwachung. Mit Internetzugang kann das System per Fernwartung über TeamViewer überwacht werden.
Muster
Technische Eigenschaften
| MODELL | ARBEITSBEREICH | ARBEITSBEREICH BEVEL |
| 4525 | 4500×2500 mm | 4000×2000 mm |
| 6520 | 6500×2000 mm | 6000×1500 mm |
| 6525 | 6500×2500 mm | 6000×2000 mm |
| 6530 | 6500×3000 mm | 6000×2500 mm |
| 8020 | 8000×2000 mm | 7500×1500 mm |
| 8025 | 8000×2500 mm | 7500×2000 mm |
| 8030 | 8000×3000 mm | 7500×2500 mm |
| 9030 | 9000×3000 mm | 8500×2500 mm |
| 12030 | 12000×3000 mm | 11500×2500 mm |
| 13030 | 13000×3000 mm | 12500×2500 mm |
| 14025 | 14000×2500 mm | 13500×2000 mm |
| 14030 | 14000×3000 mm | 13500×2500 mm |
| 15020 | 15000×2000 mm | 14500×1500 mm |
| 15030 | 15000×3000 mm | 14500×2500 mm |
| 16535 | 16500X3500 mm | 16000×3000 mm |
| LASER-LEISTUNG |
| 2000 W |
| 3000 W |
| 4000 W |
| 6000 W |
| 8000 W |
| 12000 W |
| 15000 W |
| 20000 W |
| 30000 W |
| 40000 W |
| 50000 W |
| 60000 W |
| Z-ACHSE |
| 120mm* |
*Variabler je nach Anforderung
