TUBE
Leistung, ohne Kompromisse
Leistung bis
6kW
Arbeitsfläche bis
305mm

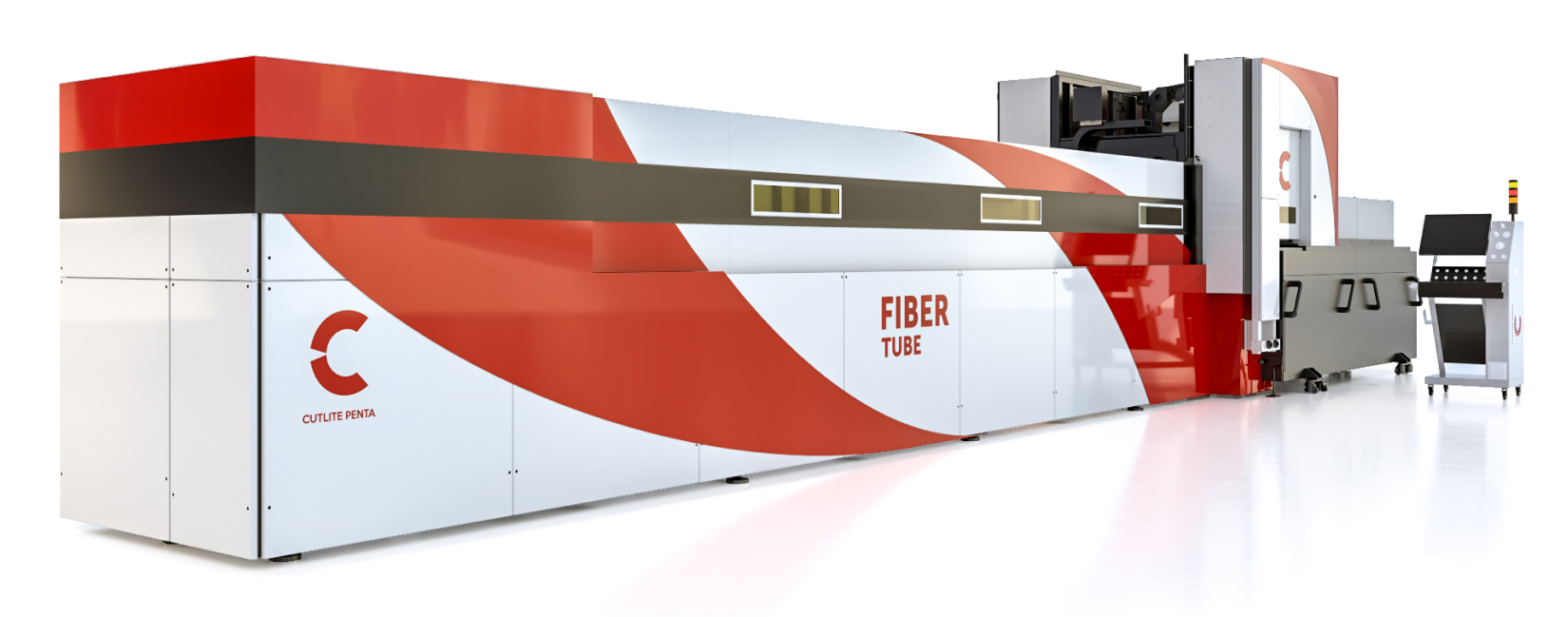

Die Lasermaschine zum Schneiden von Rohren
Das TUBE-System ist eine automatische Verarbeitungsanlage, die es ermöglicht, in einem einzigen Verarbeitungszyklus ein fertiges Teil mit allen erforderlichen Schneidvorgängen zu erhalten.
Dieser Ansatz stellt einen technologischen und produktiven Sprung im Vergleich zu herkömmlichen Methoden dar, die mehrere Schritte auf verschiedenen Arbeitsmaschinen erfordern, um anschließend die erforderlichen Operationen wie Schneiden, Entgraten, Bohren, Planen, Verzahnen und spezielle numerische Steuerungsbearbeitung durchzuführen.
Alles mit der Geschwindigkeit, Qualität, Präzision, Flexibilität und Zuverlässigkeit der Lasertechnologie. Das System ermöglicht die automatische Bearbeitung von Rohren mit rundem, quadratischem, rechteckigem Querschnitt und offenen Profilen.
Konfigurator
TUBE-schneidkopf
Die TUBE Systeme verfügen über einen einzigartigen Schneidkopf, der das Ergebnis der Ingenieurskunst unserer Forschungs- und Entwicklungsabteilung ist. Das minimalistische Design, das für eine minimale Wartung optimiert ist, zeichnet sich durch das vollständig versiegelte optische System aus, das eine lange Lebensdauer garantiert. Die kompakte und modulare Konfiguration des Tube-Schneidkopfs überzeugt durch die Einfachheit der Verbrauchsmaterialien.
Laserquellen
Die Faserlaserquellen ermöglichen eine große Vielseitigkeit und ermöglichen es Ihnen, mehrere Arten von Metallen zu schneiden. Entwickelt als ein einziges System kann es mit einer großen Auswahl an faseroptischen Durchmessern gekoppelt werden. Hohe Effizienz, ausgezeichnete Strahlqualität und geringe elektrische Absorption sind die Besonderheiten.
Die Quelle befindet sich in einem NEMA 12 Schrank, der konditioniert und versiegelt ist, so dass er auch in feindlichen Umgebungen betrieben werden kann. Die hohe Zuverlässigkeit dieser Quellen garantiert sehr niedrige Wartungskosten.
Automatischer SCHRITTWEISES
- Maximaler Durchfluss 6 Rohre mit Durchmesser von ø305mm oder maximaler Seitenlänge von 220mm
- Automatische Rohrladung mit ø20mm bis max. ø305mm
- Automatisches Laden der Längen von 1500mm bis 6500mm, kann auf Anfrage erhöht werden
- Vollständig mit Kunststoff beschichtete Gleitflächen zur Vermeidung von Beschädigungen und Kratzern an empfindlichen Rohren
- Möglichkeit der Montage auf der Bedienerseite oder im hinteren Bereich, um die Anordnung innerhalb des Arbeitsbereichs zu optimieren
Automatischer BÜNDELLADER
- Maximaler Tragfähigkeit 2000/4000kg
- Automatische Rohrladung mit ø20mm (**) bis max. ø220 mm(**), kann auf Anfrage verringert werden
- Automatisches Laden der Längen von 1200mm bis 6500mm, kann auf Anfrage erhöht werden
- Messung der Rohrlänge vor dem Laden in die Maschine
- Vollständig mit Kunststoff beschichtete Gleitflächen zur Vermeidung von Beschädigungen und Kratzern an empfindlichen Rohren
Accessori Hardware
Smart Weld
Es ermöglicht die Erkennung der Position der Schweißnaht (sowohl außen als auch innen), bevor die Stange in die Maschine geladen wird, die durch die Verarbeitung der vorherigen Stange zeitlich vollständig verdeckt wirde.
Kamera
Dies ist eine Positionskamera, welche die Fernsteuerung und Überwachung des Maschinenbetriebs ermöglicht.
Erfassungssystem der rohrgrösse
Optischer Sensor zur Erfassung der Rohrgröße.
Automatisierung
Diese Option ermöglicht die Optimierung der Bearbeitungszeiten, wodurch die Be- und Entladezeiten nahezu vollständig verdeckt werden.
Smart Mandrel (option)
Elektrospindel mit automatischer Werkzeugwechseleinrichtung mit 10 Stationen zum Fließbohren (Flow drilling) und Gewindebohren bis M12.
Smart Cleaning (option)
Vorrichtung zum Sammeln von Schnittabfällen bei runden Rohren.
Software
Modernste, einfache und intuitive Front-End-Software, die Ihnen ein Höchstmaß an Vielseitigkeit und Anpassungsfähigkeit bietet.
Laserschneiden war noch nie so einfach.
Smart manager plus
Einer innovativen Software für Maschinenverwaltung und -überwachung. Mit Internetzugang kann das System per Fernwartung über TeamViewer überwacht werden.
Smart Composer
Die revolutionäre neue Software von Cutlite Penta ist direkt mit der numerischen Steuerung der Maschine und der Font-End-Software Smart Manager verbunden.
Muster
Informazioni tecniche
| MODELL | RUNDES FORMAT | RECHTECKIGESE FORMAT | ROHRWANDSTÄRKE |
| TL 120 | min 12 mm max 120 mm ø | min 12 mm max 120 mm | 6 mm |
| TL 150 | min 15 mm* max 152,4 mm ø | min 15 mm* max 152,4 mm | 8 mm |
| TL 220 | min 20 mm* max 220 mm ø | min 20mm* max 160/220 mm* | 10 mm |
| TL 305 | min. 20 mm* max. 305 mm ø | min 20 mm* max 220 mm | 10 mm |
| ROHRGRÖSSE |
| 1000 W |
| 2000 W |
| 3000 W |
| 4000 W |
| 6000 W |
| LAD-/ENTLADBARE STABLÄNGE |
| 3000mm – 6000mm |
| 6000mm – 1200mm |
