PLUS BEVEL
Primato di potenza e qualità imbattibile
Potenza fino a
60kW
Area di lavoro max
16500×3500mm
Affidabilità superiore anche su alti spessori
I sistemi laser fibra PLUS Bevel di Cutlite Penta garantiscono lavorazioni con qualità costante anche sugli alti spessori con potenza fino a 60 kW. L’affidabilità dei sistemi è data da componenti meccanici e ottici di altissimo livello abbinata alla stabilità dei motori lineari e alla solidità del basamento in acciaio elettrosaldato e stabilizzato termicamente.
Il sistema PLUS Bevel di Cutlite Penta è la prima soluzione per il taglio inclinato che unisce il taglio laser ad altissima potenza a una qualità impeccabile anche nelle lavorazioni complesse. I motori lineari offrono la massima affidabilità e il movimento degli assi, fluido e privo di interruzioni, garantisce continuità e costanza al processo di taglio. Vantaggi che si uniscono all’efficienza del sistema e all’altissima precisione dei risultati.
CONFIGURATORE

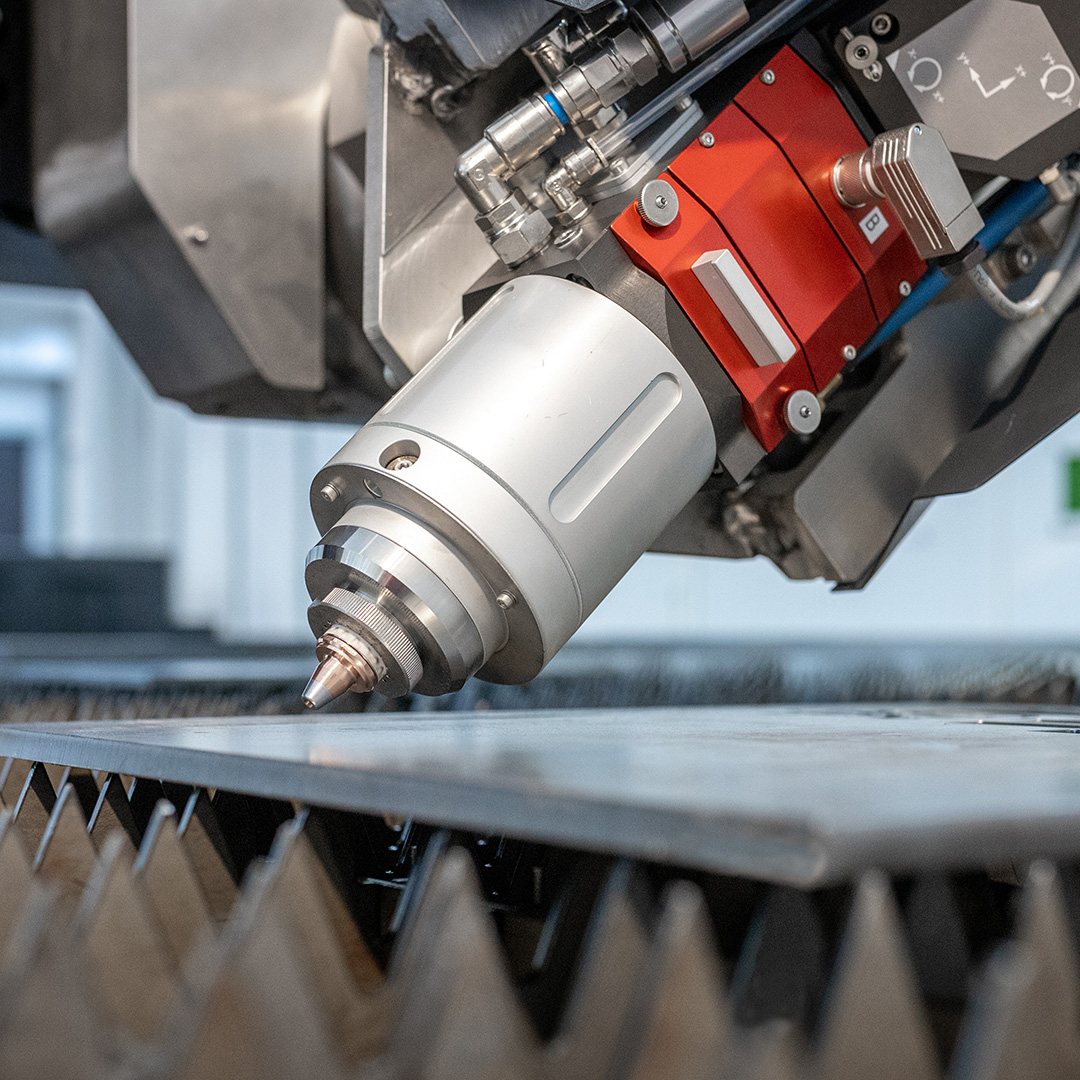

Testa Bevel
La testa di taglio, studiata da Cutlite Penta, consente di eseguire ogni lavorazione mantenendo i vantaggi del classico taglio piano. Innovativa nella sua meccanica, la testa ha ingombri ridottissimi, è leggera e consente di utilizzare i medesimi basamenti delle macchine piane conservando le alte prestazioni offerte dal sistema laser. Inoltre permette di ruotare di +/- 50° in ambedue le direzioni di taglio.
Sorgenti laser
Le sorgenti laser fibra offrono un’eccezionale versatilità e permettono di lavorare un’ampia gamma di metalli. L’alta efficienza, un fascio di ottima qualità e il basso assorbimento energetico sono le caratteristiche peculiari di queste sorgenti. Contenute in un cabinet NEMA 12 condizionato e sigillato, le sorgenti consentono di operare al meglio anche in ambienti ostili garantendo affidabilità e sicurezza. All’efficienza nelle lavorazioni si unisce quindi il vantaggio di una riduzione dei costi di manutenzione.
Struttura meccanica
Il basamento è una struttura in acciaio elettrosaldato, stabilizzata termicamente e successivamente lavorata per ricevere le guide ad alta precisione e i motori lineari. La struttura del Gantry è particolarmente leggera e resistente, costituita da banchi in fusione di lega di alluminio ai quali è ancorata la trave in acciaio. L’architettura del carro è movimentata a motori lineari con encoder induttivi assoluti. Idonea ad ospitare i motori per gli assi B e C, restituisce un movimento fluido e un’applicazione Bevel fino a +/-50° offrendo prestazioni dinamiche d’eccezione:
- Struttura in acciaio elettrosaldato
- Eccellenti prestazioni dinamiche
- Dilatazioni termiche senza deformazioni

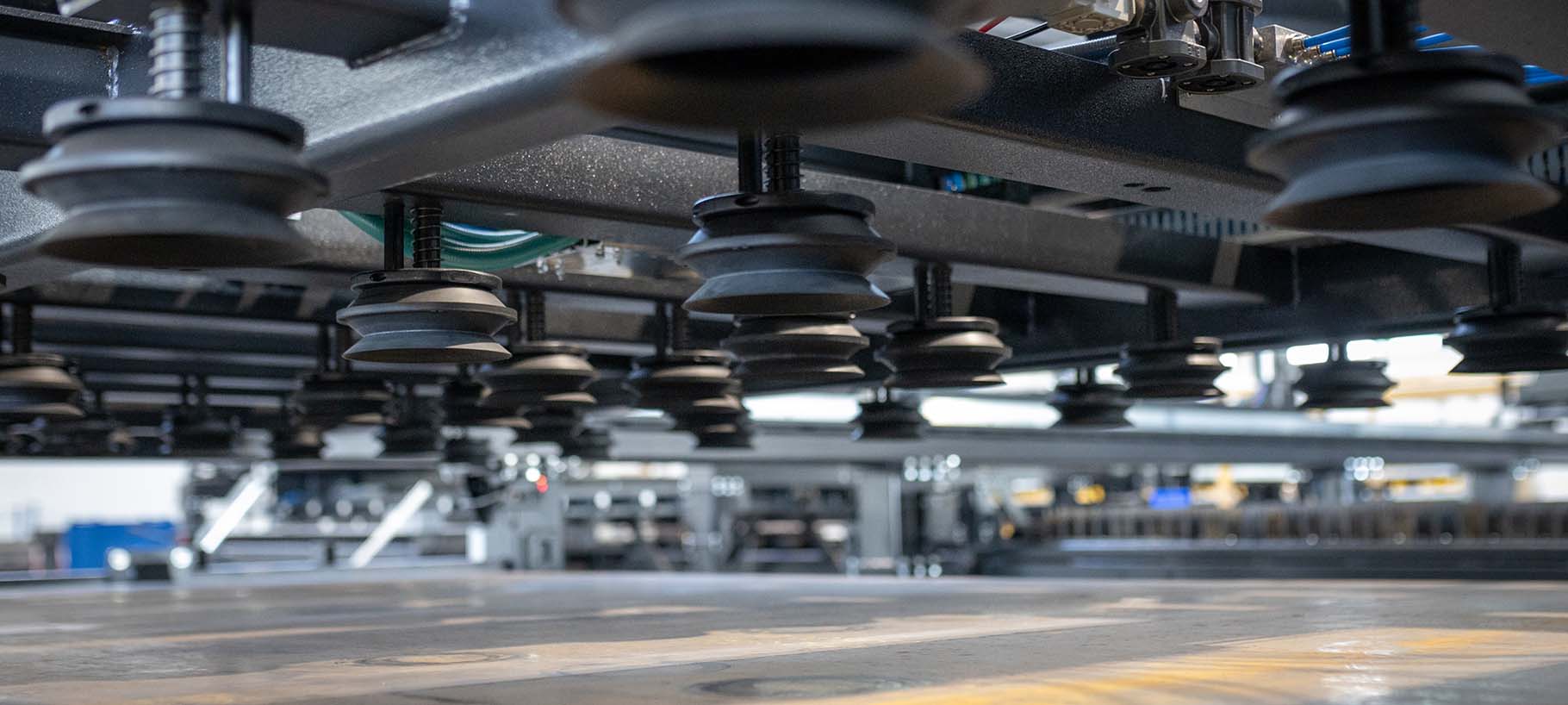

Carico e scarico magazzini
Disponibilità di sistemi di carico e scarico in linea o a 90° abbinati a magazzini di stoccaggio verticale dialoganti con i sistemi laser e realizzati interamente in Cutlite Penta.
Accessori Hardware
Cambio ugello automatico
Il cambio ugello automatico è un'opzione che consente alla macchina di sostituire automaticamente l’ugello della testa di taglio senza l’ausilio dell’operatore.
Telecamera
È una telecamera di posizione che permette di controllare e visionare in remoto il lavoro della macchina.
Cambio banco su due livelli
Il cambio banco su due livelli permette in circa 15 secondi di effettuare la sostituzione del banco di lavoro, mascherando quasi totalmente i tempi di carico e scarico. Il sistema Fiber Plus è il più veloce esistente al momento sul mercato.
Cambio pallet lift
Questo optional consente l’ottimizzazione dei tempi di lavorazione, riducendo i tempi di carico e scarico della lamiera.
Automazione
Consente l’ottimizzazione dei tempi di lavorazione, riducendo i tempi di carico e scarico della lamiera.
Software
Software front end all’avanguardia, semplici e intuitivi, progettati per garantirti il più alto livello di versatilità e personalizzazione.
Il taglio laser non è mai stato così semplice.
Smart manager plus
Un software innovativo per la gestione e la supervisione della macchina. Con accesso Internet, il sistema può essere monitorato in teleassistenza tramite TeamViewer.
Campioni
Informazioni tecniche
| MODELLO | AREA DI LAVORO | AREA DI LAVORO BEVEL |
| 4525 | 4500×2500 mm | 4000×2000 mm |
| 6520 | 6500×2000 mm | 6000×1500 mm |
| 6525 | 6500×2500 mm | 6000×2000 mm |
| 6530 | 6500×3000 mm | 6000×2500 mm |
| 8020 | 8000×2000 mm | 7500×1500 mm |
| 8025 | 8000×2500 mm | 7500×2000 mm |
| 8030 | 8000×3000 mm | 7500×2500 mm |
| 9030 | 9000×3000 mm | 8500×2500 mm |
| 12030 | 12000×3000 mm | 11500×2500 mm |
| 13030 | 13000×3000 mm | 12500×2500 mm |
| 14025 | 14000×2500 mm | 13500×2000 mm |
| 14030 | 14000×3000 mm | 13500×2500 mm |
| 15020 | 15000×2000 mm | 14500×1500 mm |
| 15030 | 15000×3000 mm | 14500×2500 mm |
| 16535 | 16500X3500 mm | 16000×3000 mm |
| POTENZA LASER |
| 2000 W |
| 3000 W |
| 4000 W |
| 6000 W |
| 8000 W |
| 12000 W |
| 15000 W |
| 20000 W |
| 30000 W |
| 40000 W |
| 50000 W |
| 60000 W |
| ASSE Z |
| 120mm* |
*Variabile a seconda delle esigenze
