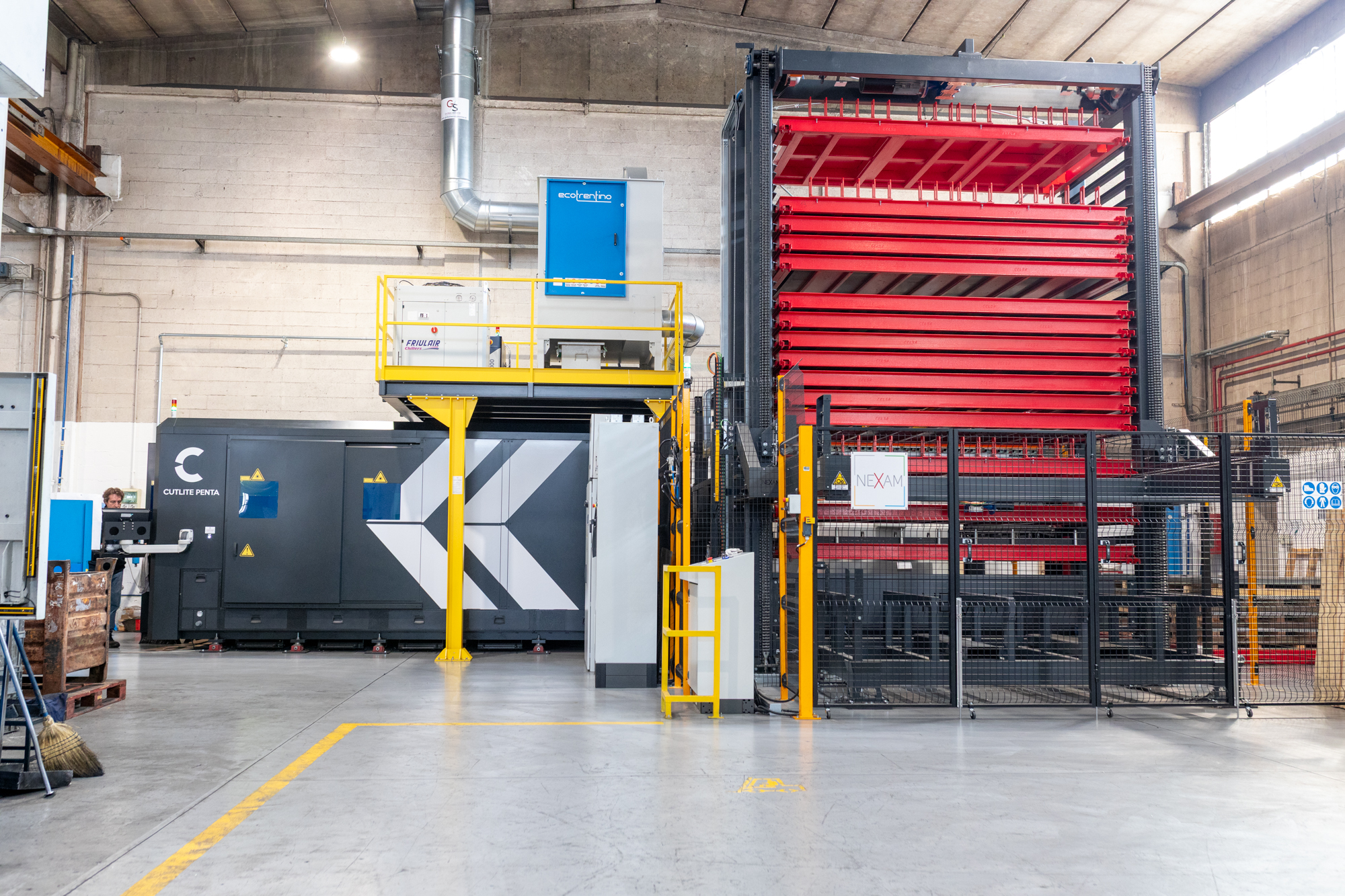

Descrizione dell’impianto

Questo sistema di carico-scarico esegue le operazioni necessarie per caricare e scaricare
fogli di lamiera sulla tavola della macchina laser.

Il sistema è composto da:

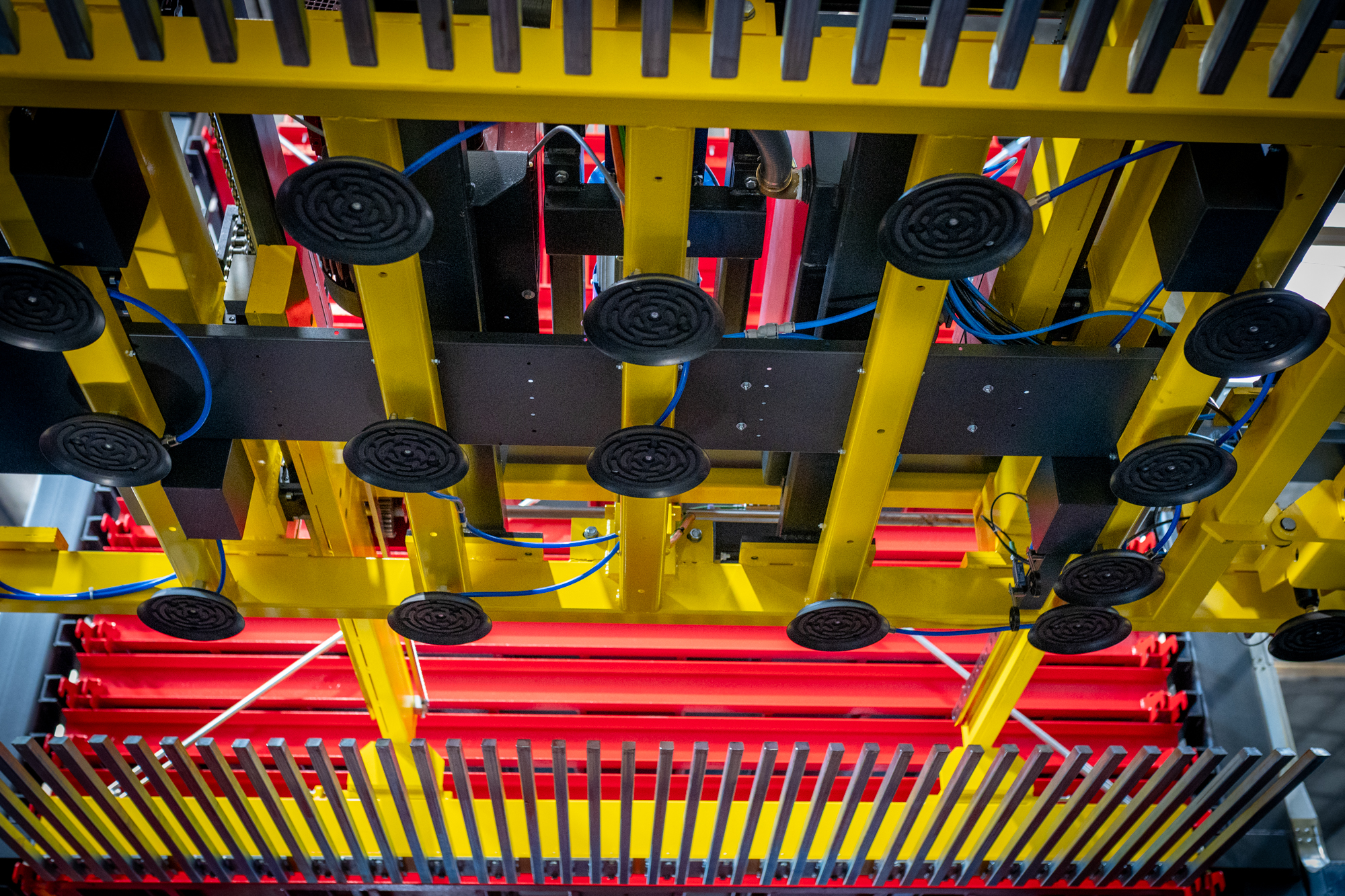

  1. Un sollevatore a ventose montato su un carro che trasla dalla postazione di carico alla tavola del laser, attrezzato con due assi elettrici retroazionati da trasduttori assoluti; il sollevatore ha un movimento verticale per effettuare, presa, sfogliamento e controllo spessore della lamiera, dotata di soffi d’aria e spazzole metalliche.

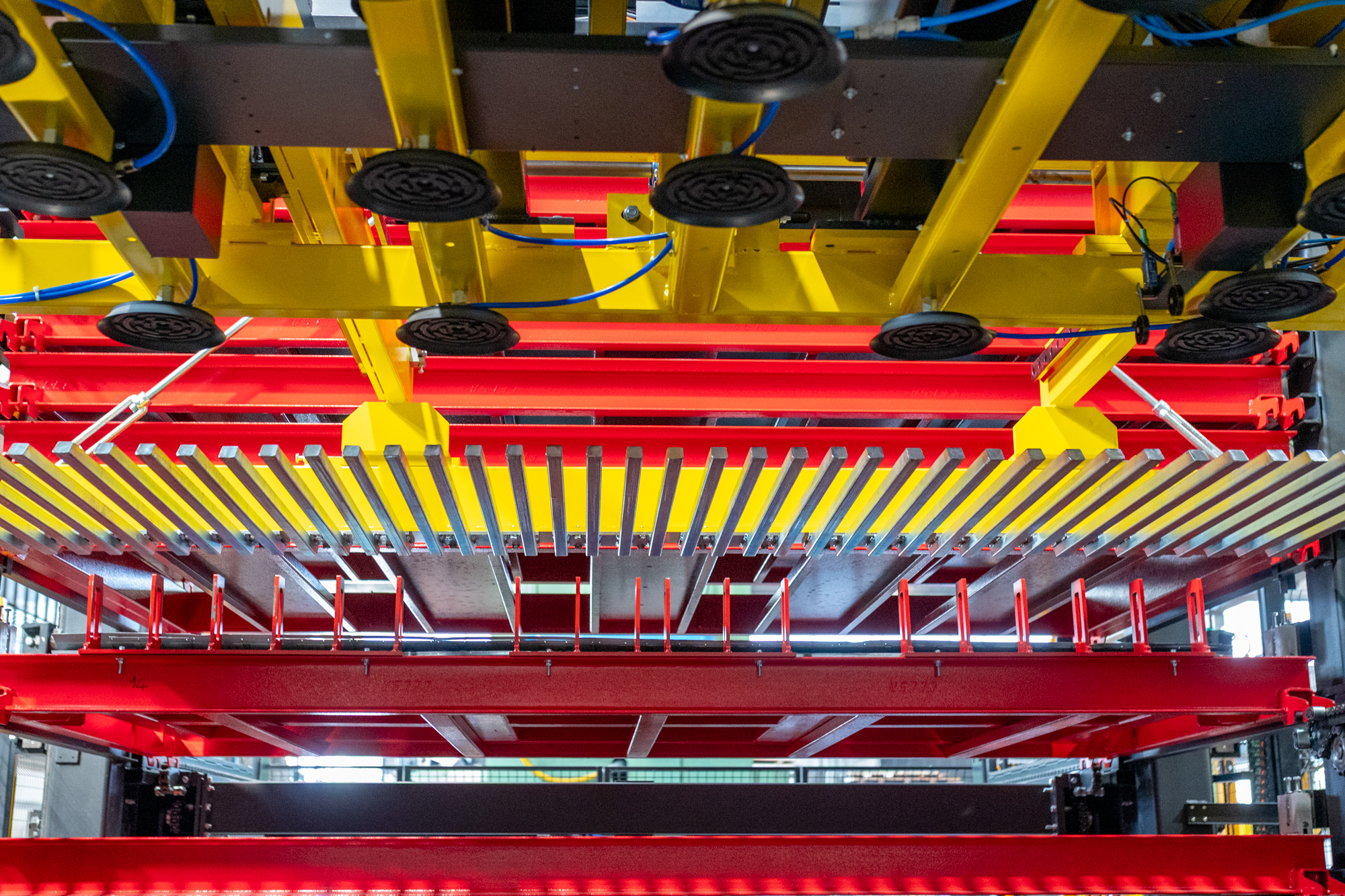

  2. Uno scaricatore a forche con ampia corsa verticale montato sopra la tavola esterna della macchina di taglio laser. Le forche sono mosse da due assi controllati tramite trasduttori assoluti che permettono il sollevamento delle stesse e l’introduzione nella tavola del laser sotto il foglio di lamiera già tagliato. Un Terzo motore, permette di portare tutto il sistema “fuori ingombro” in modo tale da avere la zona dei banchi libera e sicura da carichi sospesi in caso di carico manuale. Inoltre permette l’utilizzo del carro ponte in caso di carico di lamiere con massa superiore ai 900 kg ammessi.
  3. A richiesta è possibile avere le forche rivestite con materiale antigraffio.

Descrizione tecnica del sistema

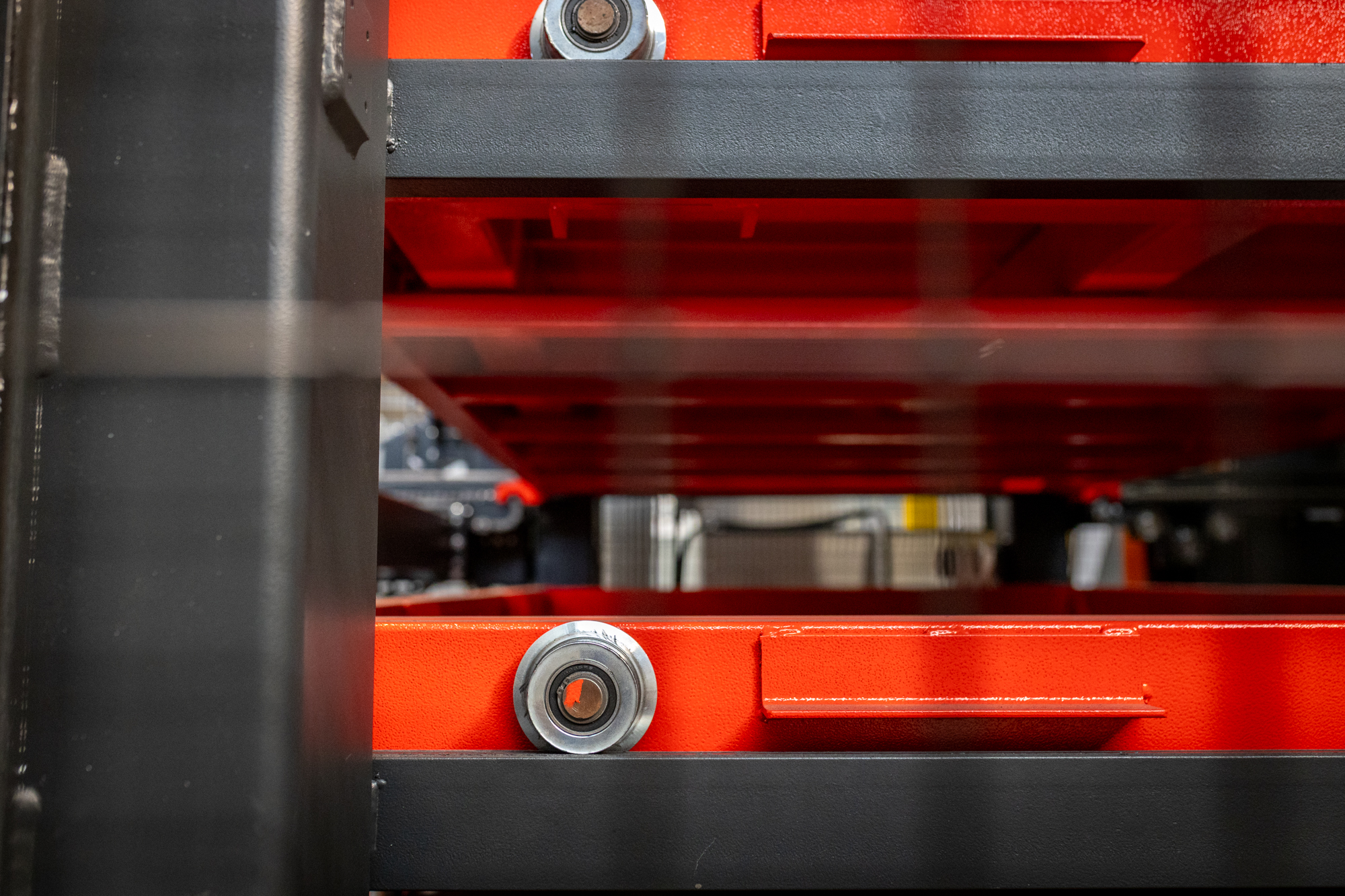

La struttura di carpenteria del carico e scarico viene posizionata al di sopra del cambio pallet del laser a 90° rispetto al cambio pallet stesso.

Essa dispone di:

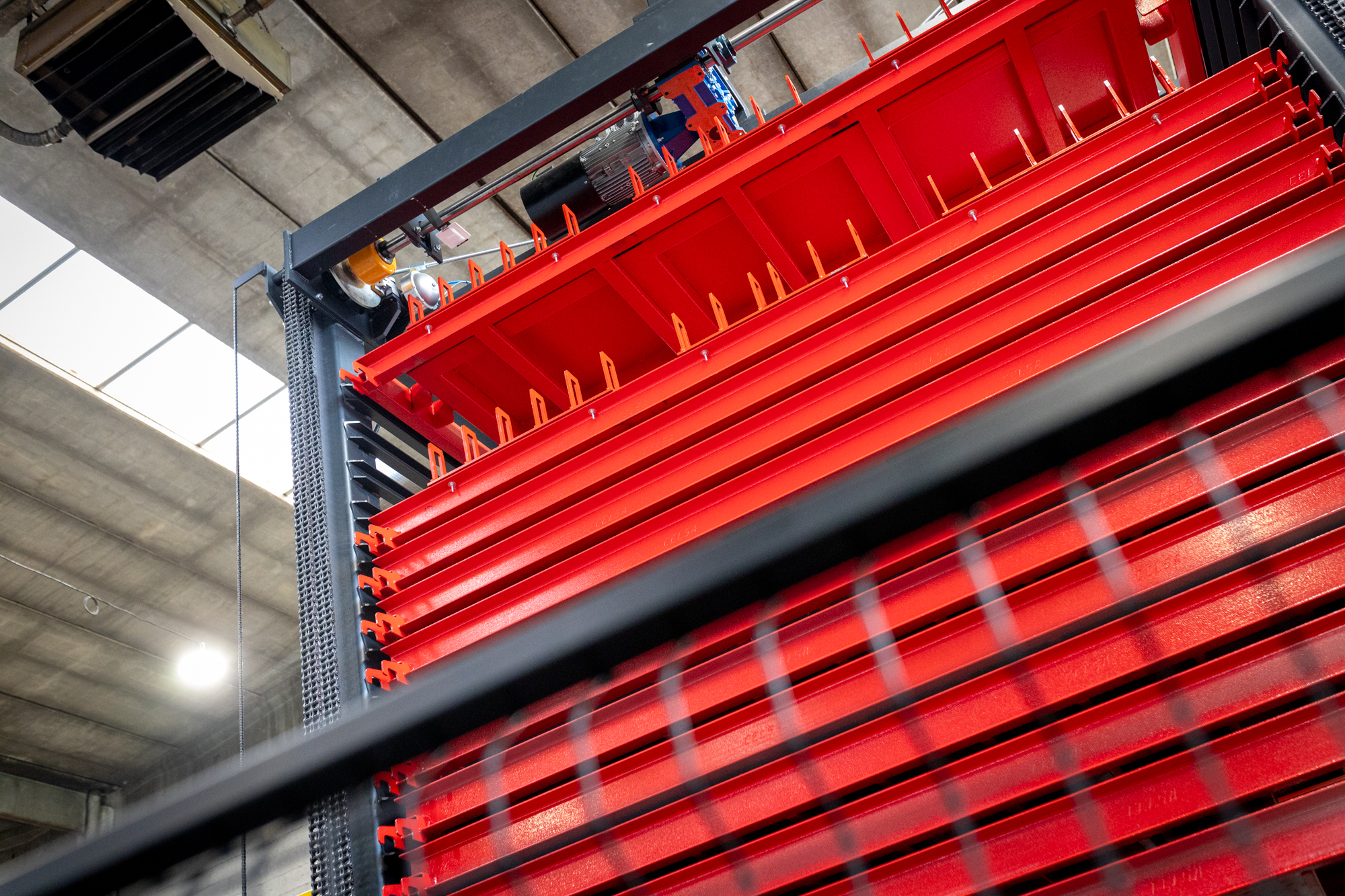

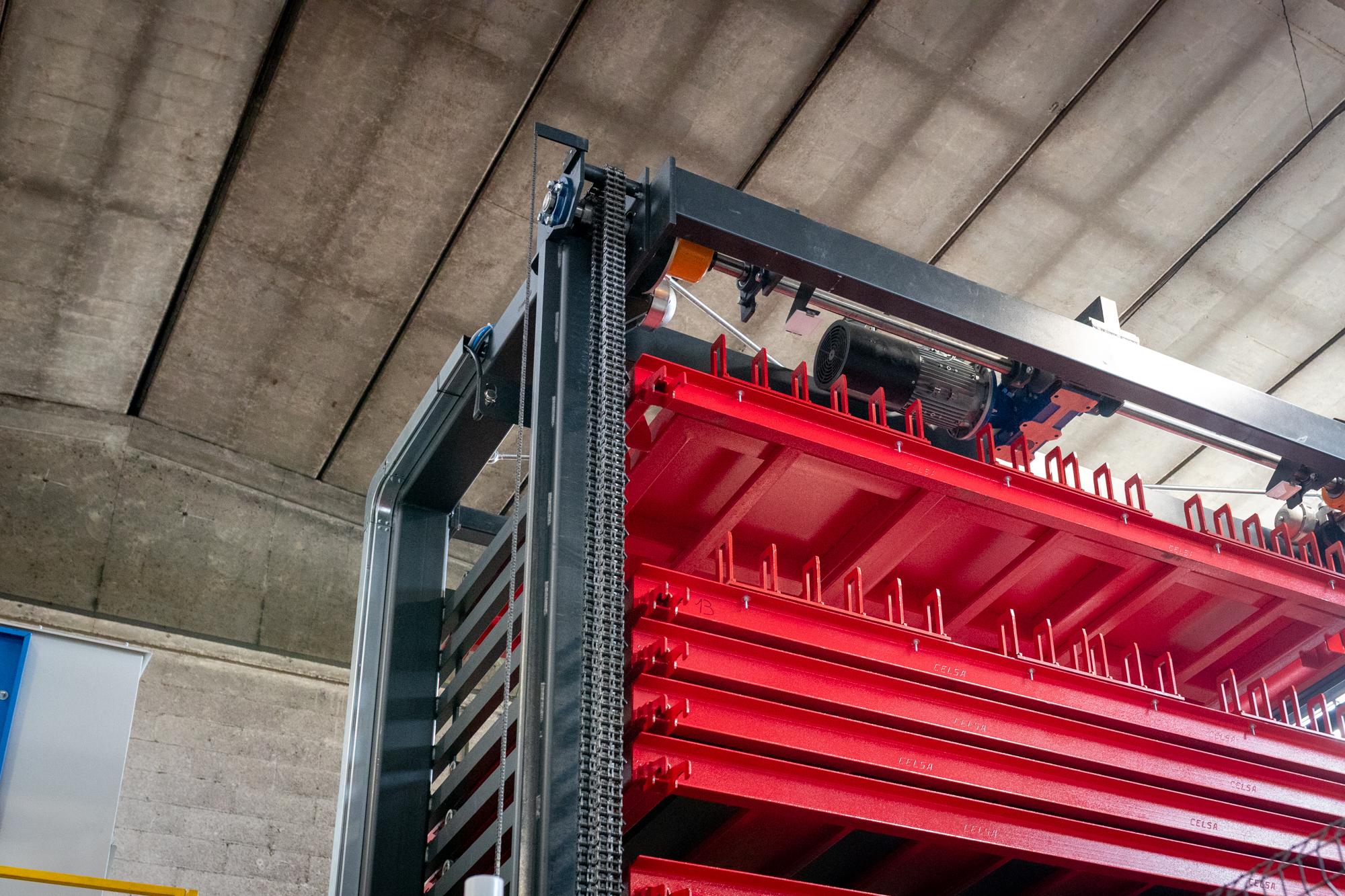

  • N.1 ripiano fisso su cui posizionare il materiale vergine.

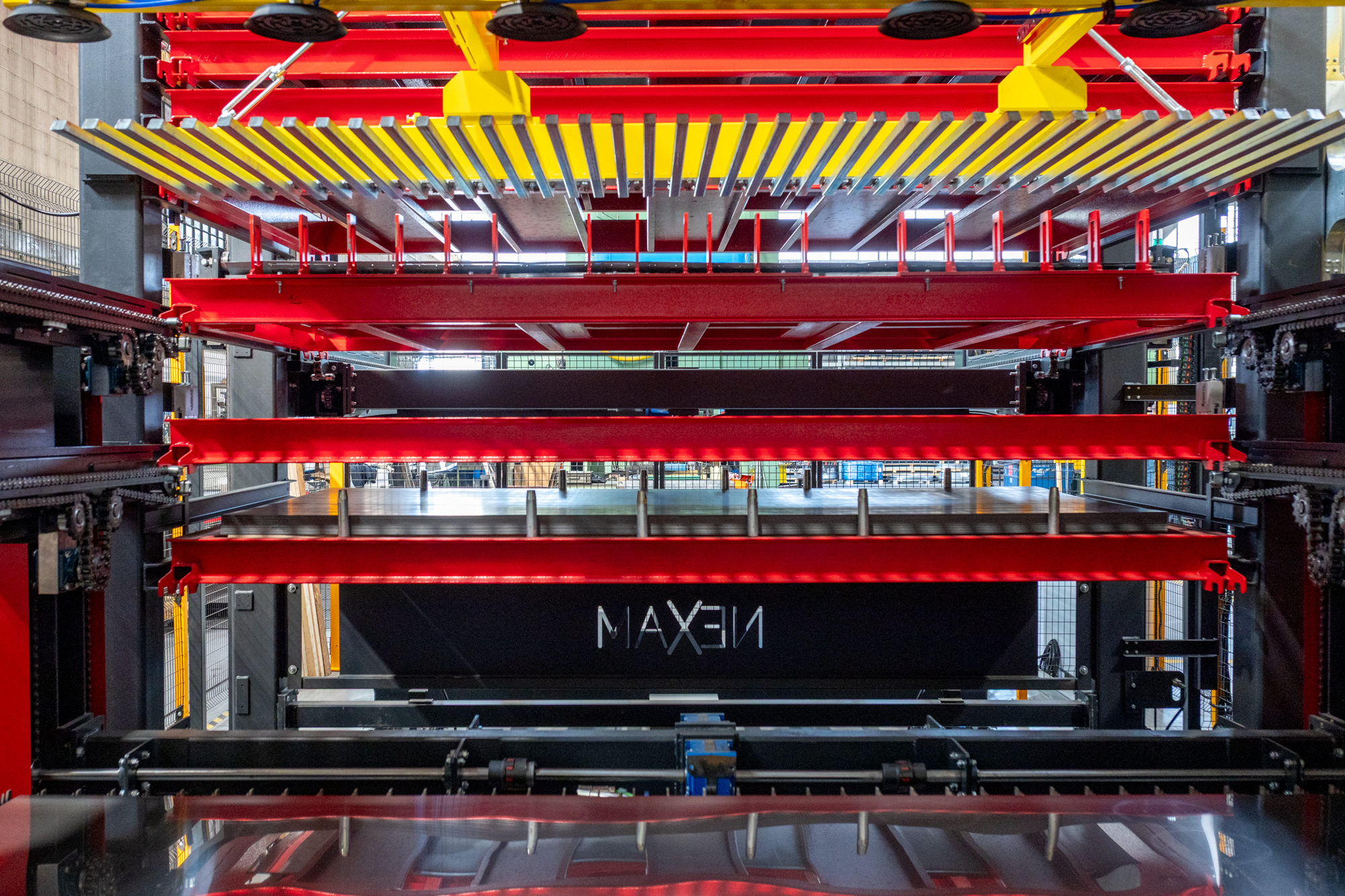

  • Una navetta motorizzata, la cui zona di parcheggio è situata sopra al ripiano del materiale da tagliare, preleva il materiale e lo porta sul piano di lavoro per mezzo di ventose.
  • Sulla parte superiore della navetta, è appoggiato il vassoio del materiale tagliato.

Durante la fase di deposito della lamiera sul piano di lavoro, nel vassoio superiore, viene scaricato il materiale tagliato precedentemente prelevato.
Al termine dell’operazione, la navetta torna nella zona di parcheggio.

Caratteristiche tecniche

Dimensioni max. lamiera 3.025 x 1.520 mm
Spessore Max. Singolo Foglio 25 mm
Peso Max. Singolo Foglio 900 kg
Tempo indicativo di carico-scarico 60/80 s
Formati(mm) 2000×1000 – 2500×1250 – 3000×1500
Peso massimo Cassetto di Carico 4500 kg
Altezza disponibile Cassetto di Carico 125 mm
Peso massimo Cassetto di Scarico 2700 kg
Altezza disponibile Cassetto di Scarico 80 mm
Flessione massima ammissibile lamiera S < 50 mm
Tensione 400 V
Frequenza 50 Hz
Potenza assorbita 12 kW (cos ϕ =1)
Corrente Massima 17.5 A
Pressione 6 bar
Diametro tubo ½”
Consumo aria / ciclo Lamiera 3000×1500 = 120 Nl
Lamiera 2000 x 1000 = 45 Nl

Il sistema si compone di:

  • Barriere fotoelettriche a doppio raggio (IP55, classe di sicurezza 4) per l’area di lavoro accessibile all’operatore. Il funzionamento dei dispositivi si blocca nel momento in cui l’operatore interrompe il raggio luminoso. Per riattivare il funzionamento, l’operatore dovrà liberare la suddetta zona e seguire le apposite procedure di ripristino;
  • Porte di sicurezza.

Software di controllo:

  • L’impianto è completo di un quadro di controllo centrale con terminale touch-screen (Smart Manager) che gestisce tutte le funzionalità.
  • L’esecuzione delle manovre di manutenzione e l’inserimento di parametri macchina.
  • La gestione del sistema è totalmente gestita dalla macchina di taglio laser.
