FIBER TUBE
Prestazioni, senza compromessi
Potenza fino a
6000 W
Taglio tubo max
305 mm

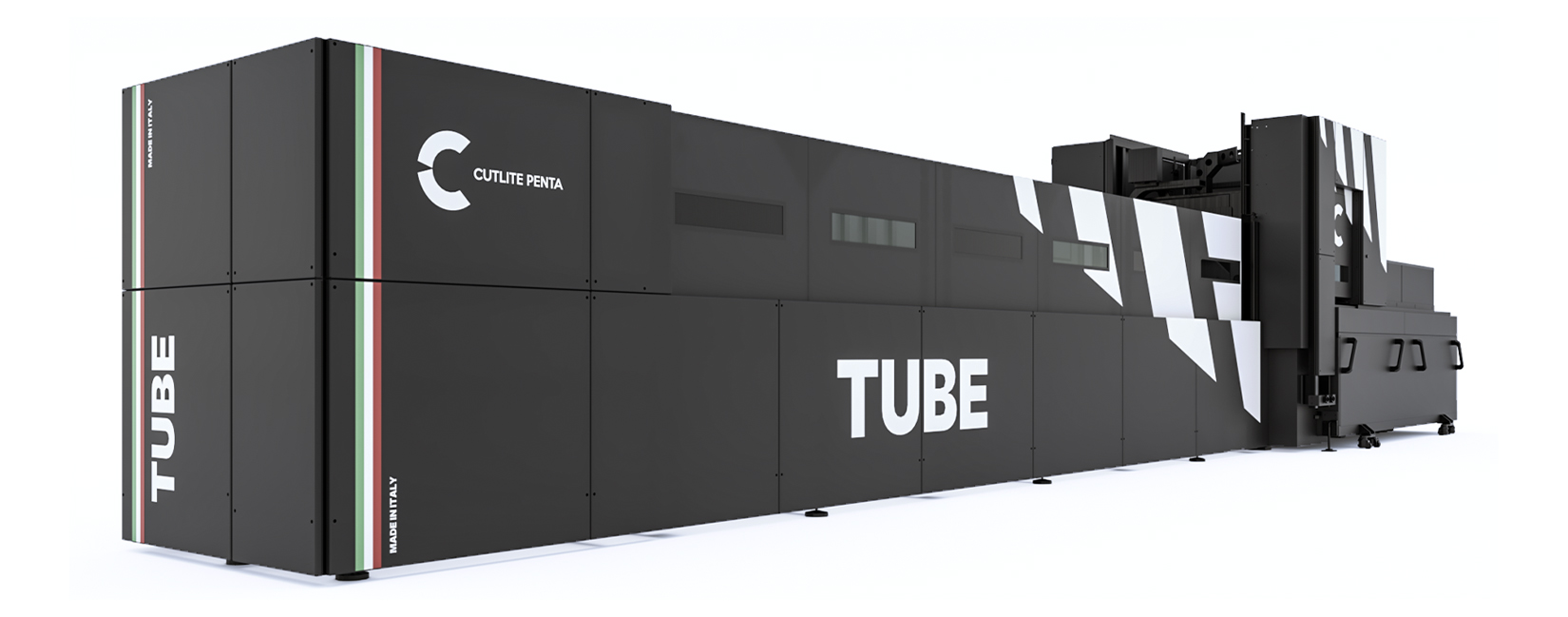

La macchina laser per il taglio di tubi
Frutto della lunga e consolidata esperienza di CUTLITE PENTA nel campo delle macchine Laser, FIBER TUBE rappresenta il futuro della tecnologia laser applicata al taglio di tubi metallici. Il sistema FIBER TUBE è un impianto di lavorazione automatico che permette di ottenere un particolare finito, completo di tutte le lavorazioni di taglio richieste, in un unico ciclo di lavorazione.
Questo approccio rappresenta un salto tecnologico e produttivo rispetto ai metodi tradizionali, che richiedono più passaggi su diverse macchine operatrici per realizzare successivamente le operazioni richieste di taglio, sbavatura, foratura, intestatura, incastro e lavorazioni speciali a controllo numerico. Il tutto realizzato con la velocità, la qualità, la precisione, la flessibilità e l’affidabilità della tecnologia laser. Il sistema permette di lavorare in automatico tubi di sezione tonda, quadrata, rettangolare e profili aperti.
CONFIGURATORE
CONFIGURATORE
Testa EVO 3
La testa di taglio EVO3 ha in dotazione un sensore capacitivo. Il sistema FIBER TUBE utilizzano la testa di taglio autofocus EVO 3 che, interamente progettata dal nostro reparto di ricerca e sviluppo e realizzata con meccaniche di altissima precisione da Cutlite Penta, è dotata inoltre di sensoristica di contatto e di temperatura.
Testa Bevel
La testa studiata da Cutlite Penta consente di eseguire queste lavorazioni senza penalizzare il classico taglio piano.
La testa, innovativa nella sua meccanica, ha ingombri ridottissimi, è leggera e consente di ruotare di +/- 45° in ambedue le direzioni di taglio.
Sorgenti laser
Le sorgenti laser fibra permettono grande versatilità e consentono di poter tagliare molteplici tipologie di metalli. Sviluppata come un sistema unico può essere accoppiata con una vasta scelta di diametri di fibra ottica. Alta efficienza, ottima qualità di fascio e basso assorbimento elettrico sono le caratteristiche peculiari.
La sorgente è contenuta in un cabinet NEMA 12 condizionato e sigillato in modo da poter operare anche in ambienti ostili.
L’alta affidabilità di queste sorgenti garantisce costi di manutenzione molto ridotti.
Caricatore automatico
PASSO PASSO
Portata massima 6 tubi con diametro ø 305 mm o lato massimo 220 mm
Carico automatico tubi da ø 20mm - max. ø 305 mm
Carico automatico lunghezze da 1500 mm a 6500 mm aumentabile a richiesta
Superfici di scorrimento interamente rivestite in materiale plastico per evitare danneggiamenti e rigature su tubi delicati
Possibilità di montaggio in zona lato operatore o posteriore, per ottimizzare il layout all’interno dell’area di lavoro
Caricatore automatico
DA FASCIO
Portata massima 2000/4000 Kg
Carico automatico tubi da Ø 20mm (**) max. ø 220mm (**) riducibile a richiesta
Carico automatico lunghezze da 1200 mm a 6500 mm aumentabile a richiesta
Misurazione lunghezza tubo prima del carico in macchina
Superfici di scorrimento interamente rivestite in materiale plastico per evitare danneggiamenti e rigature su tubi delicati
Accessori Hardware
Smart Weld
Consente di rilevare la posizione del cordone di saldatura (sia esterno che interno) prima che la barra venga caricata nella macchina, in tempo totalmente mascherato dalla lavorazione della barra precedente
Telecamera
È una telecamera di posizione che permette di controllare e visionare in remoto il lavoro della macchina.
Sistema di rilevazione posizione tubo
Rivela la posizione del tubo e corregge il percorso di taglio.
Automazione
Questo optional consente l’ottimizzazione dei tempi di lavorazione, riducendo i tempi di carico e scarico della lamiera.
Smart Mandrel (opzionale)
Elettro mandrino con dispositivo automatico di cambio utensile a 10 stazioni, per effettuare foratura a flusso (Flow drilling) e maschiature sino a M12.
Smart Cleaning (opzionale)
Potegge il tubo durante la fase di taglio e raccoglie gli sfridi interni su tubo tondo.
Software
Software front end all’avanguardia, semplici e intuitivi, progettati per garantirti il più alto livello di versatilità e personalizzazione.
Il taglio laser non è mai stato così semplice.
I nostri sistemi sono compatibili con i principali software CAD/Cam Tubo sul mercato.
Smart Manager 6
Software di controllo interamente progettato internamente, da anni segue le evoluzioni richieste dal mercato e dai clienti.
Lo Smart Manager 6 è stato specificatamente sviluppato per sfruttare totalmente le potenzialità dei sistemi di taglio di ultima generazione e garantire le massime prestazioni di tutti i prodotti Cutlite Penta.
Smart Composer
Il nuovo e rivoluzionario software di cutlite penta si interfaccia direttamente con il controllo numerico della macchina e con il Software di font-end smart manager.
Campioni
Caratteristiche tecniche
| Modello FIBER TUBE | Formato tondo | Formato quadrato / rettangolare | Spessore parete tubo |
| TL 120 | min 12 mm max 120 mm ø | min 12 mm max 120 mm | 6 mm |
| TL 150 | min 15 mm* max 152,4 mm ø | min 15 mm* max 152,4 mm | 8 mm |
| TL 220 | min 20 mm* max 220 mm ø | min 20mm* max 160/220 mm* | 10 mm |
| TL 305 | min. 20 mm* max. 305 mm ø | min 20 mm* max 220 mm | 10 mm |
*Riducibile su richiesta
| Sorgente fibra |
| 1000 W |
| 2000 W |
| 3000 W |
| 4000 W |
| 6000 W |
| Lunghezza barra caricabile / scaricabile |
| Da 3000 mm fino a 6000 mm |
| Da 6000 mm fino a 1200 mm |
Caratteristiche tecniche
| Modello | Formato tondo | Formato rett. |
| TL 120 | min 12 mm max 120 mm ø | min 12 mm max 120 mm |
| TL 150 | min 15 mm* max 152,4 mm ø | min 15 mm* max 152,4 mm |
| TL 220 | min 20 mm* max 220 mm ø | min 20 mm* max 160/220 mm* |
| TL 305 | min. 20 mm* max. 305 mm ø | min 20 mm* max 220 mm |
*Riducibile su richiesta
| Sorgente fibra |
| 1000 W |
| 2000 W |
| 3000 W |
| 4000 W |
| 6000 W |
| Lunghezza barra caricabile / scaricabile |
| Da 3000 mm fino a 6000 mm |
| Da 6000 mm fino a 1200 mm |
