Découpe laser grands formats : un bâti de 18 mètres à quatre dixièmes de millimètre

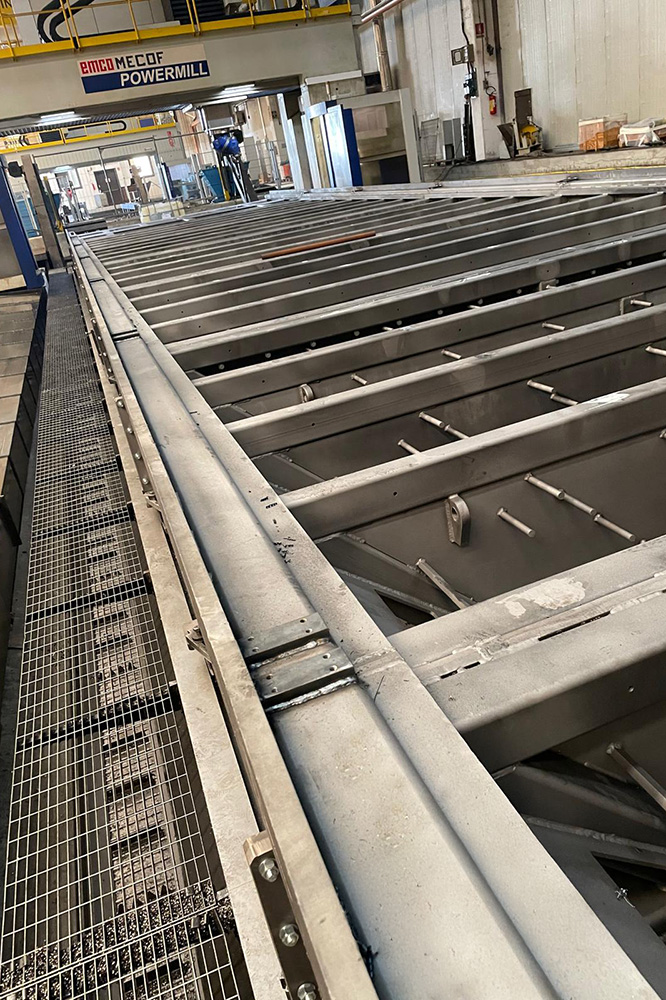

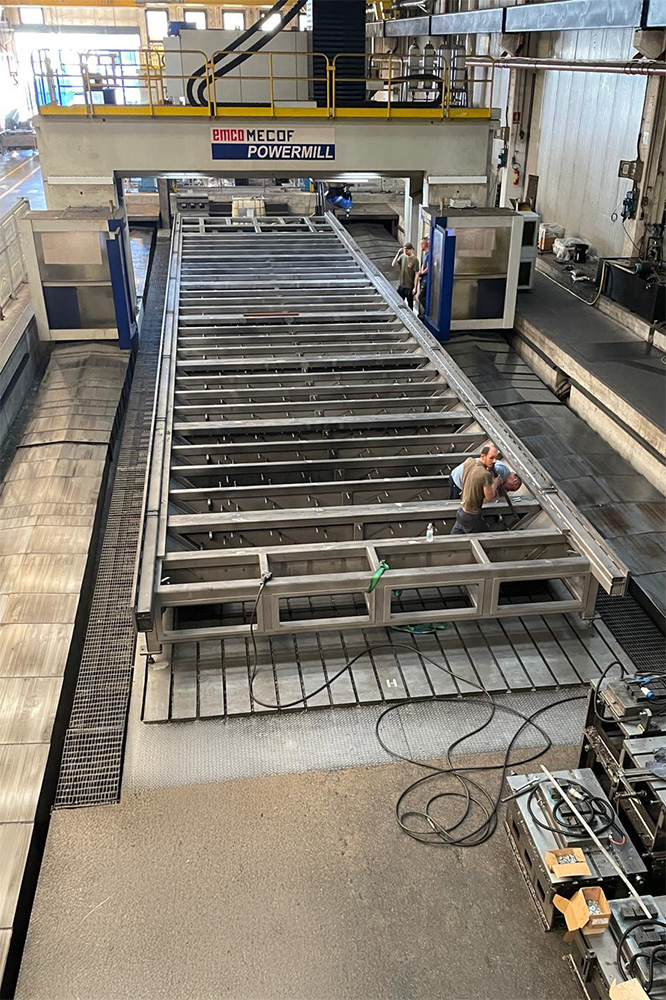

Un bâti de 18 mètres, fraisé à quatre dixièmes de millimètre

Concevoir et construire un bâti de 18 mètres est une étape technique importante, mais la difficulté n'est pas la dimension : c'est de tenir la précision sur toute la longueur. L'écart entre les flancs qui accueillent les moteurs linéaires n'est que de quatre dixièmes de millimètre, obtenus avec une fraiseuse industrielle qui travaille sur les 18 mètres de course.

À cette échelle, c'est ce chiffre qui fait la différence : il permet de travailler de grands formats sans renoncer à la qualité de coupe, sur des projets hors de portée des machines plus petites.

Pourquoi le bâti est le cœur de la précision

Dans une machine de découpe des métaux, le bâti n'est pas qu'une structure porteuse : c'est lui qui détermine la qualité du résultat. La précision de sa réalisation influe sur la stabilité, la durée de vie et l'exactitude des usinages. Tenir quatre dixièmes de millimètre sur 18 mètres sert à trois choses très concrètes :

• Stabilité de la machine : des tolérances aussi serrées sur toute la longueur offrent un logement précis aux moteurs linéaires et éloignent vibrations et oscillations.
• Mouvement fluide : la symétrie des flancs permet aux moteurs linéaires de travailler sans frottements, avec une trajectoire de coupe stable même à grande vitesse.
• Coupe nette : la qualité du bâti se voit directement sur la pièce, sans défauts ni déformations.

Ce qui change pour ceux qui travaillent de grands formats

Un système laser à moteurs linéaires de grandes dimensions s'adresse surtout à ceux qui travaillent des tôles de grand format, par exemple dans la charpente lourde, où précision et stabilité ne sont pas négociables. Les avantages concrets :

• Qualité de coupe constante même sur les grands formats, car la stabilité du système réduit les imperfections au minimum.
• Plus d'efficacité : avec des mouvements fluides et stables, la machine travaille à des vitesses plus élevées sans perdre en qualité.
• Plus d'applications : travailler de grands formats avec cette précision élargit l'éventail des projets que l'on peut accepter.
• Conception et fabrication internes, en Italie : le contrôle qualité est direct sur toute la filière et la machine se personnalise selon les besoins de celui qui l'utilisera.

Made in Italy, de la conception à la machine finie

Ce projet est une étape d'un parcours plus long : élever le niveau de la technologie de découpe laser Made in Italy. Concevoir et réaliser en interne permet de personnaliser les technologies et de contrôler la qualité sur toute la filière, même quand la demande sort des standards.

Travailler à ces dimensions en tenant cette précision montre une chose simple : grandir en format n'oblige pas à renoncer à la qualité.

Questions fréquentes

Quelle est la longueur du bâti de la machine laser Cutlite Penta ?

Le bâti réalisé pour un système laser à moteurs linéaires de grand format mesure 18 mètres de long, conçu et construit en interne.

Quelle tolérance a un bâti de 18 mètres ?

L'écart entre les deux flancs qui accueillent les moteurs linéaires est de quatre dixièmes de millimètre (0,4 mm) sur 18 mètres de longueur, obtenu par fraisage sur une fraiseuse industrielle.

Pourquoi le bâti est-il important pour la précision de la découpe laser ?

Parce qu'il est la base sur laquelle tout le reste se déplace : un bâti fraisé avec des tolérances serrées offre un logement précis aux moteurs linéaires, réduit vibrations et oscillations et maintient une trajectoire de coupe stable, même à grande vitesse.

À qui sert une machine laser de grand format ?

Surtout à ceux qui travaillent des tôles de grandes dimensions, par exemple dans la charpente lourde, où il faut des coupes précises et stables sur des pièces de grand format.
