Máquina laser de 5 eixos: como funciona, contada pelo nosso técnico Gianluca

Gianluca, o que diferencia as máquinas de 5 eixos das outras?

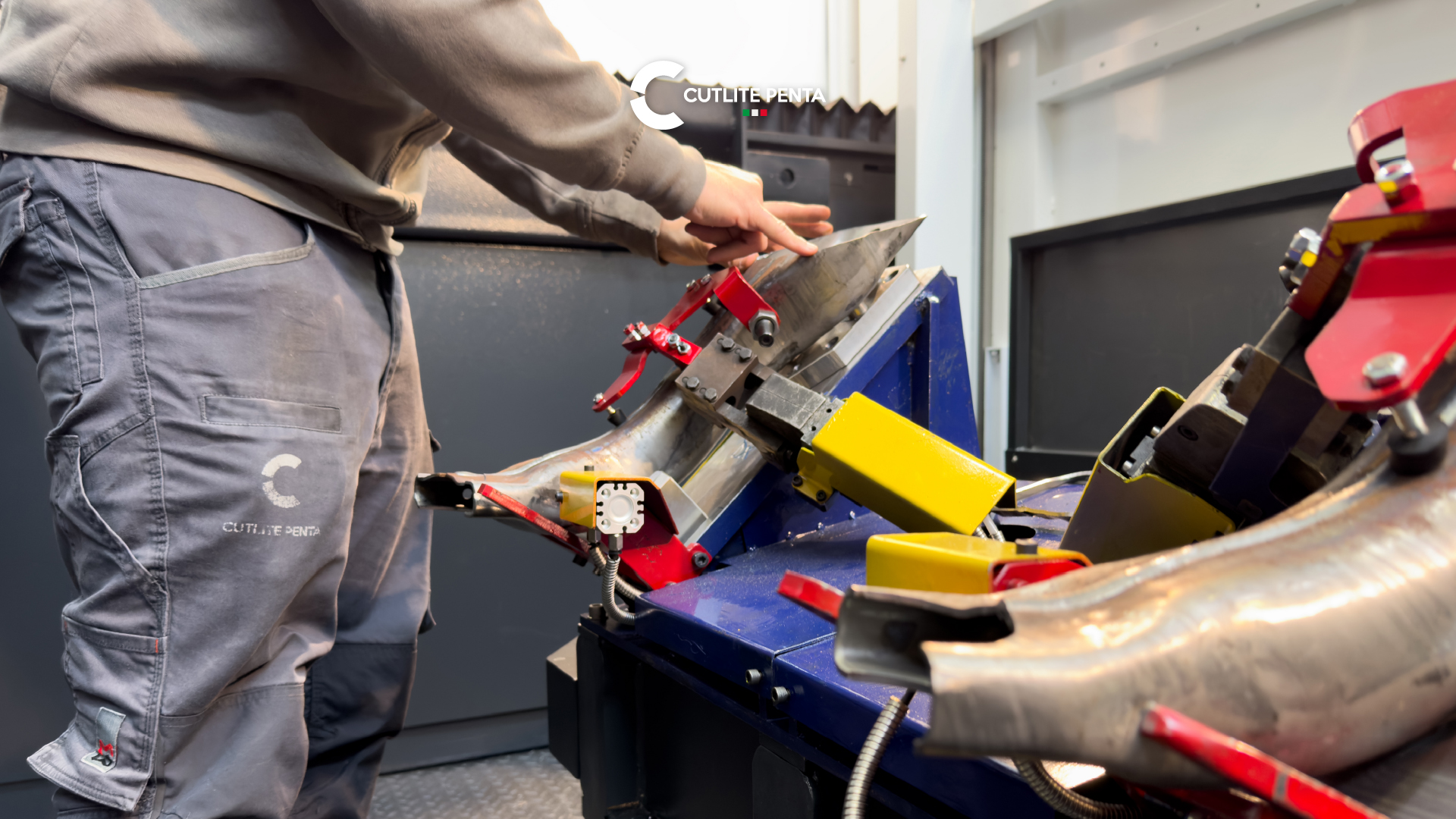

Antes de tudo, oferecem mais liberdade de movimento, graças aos dois eixos rotativos (B e C) que se somam aos tradicionais X, Y e Z. Essa configuração, junto com a presença de dois motores, permite trabalhos a 180° e cortes complexos em 3D em objetos curvos como tubos ou silos: operações impossíveis com um sistema 2D convencional.

São feitas com mesa fixa ou rotativa conforme as necessidades do cliente, e podem ser equipadas com fontes de laser de fibra de diferentes potências.

Em quais contextos são mais usadas?

São aplicadas em todos os setores industriais onde é preciso cortar em três dimensões:

• Na produção de componentes automotivos de geometria complexa.
• Na fabricação das estruturas internas de eletrodomésticos, por exemplo geladeiras, onde se trabalham materiais finos como o alumínio e o aço.
• No setor agrícola: tanques para vinho, componentes de tratores e outros veículos agrícolas, calotas de silos.
• No corte de tubos, para trabalhos que exigem precisão e geometrias complexas.

Em que consiste a autoaprendizagem? E como ensinam o sistema aos clientes?

A autoaprendizagem serve para operar a máquina de forma segura e eficiente. Instalamos um computador de bordo que monitora constantemente a velocidade e gerencia as funções de alarme: se, por exemplo, a máquina se move além da distância limite permitida, o sistema entra em alarme e evita movimentos inseguros.

O arquivo de corte pode ser criado diretamente na máquina, inserindo manualmente o ponto de partida, ou importado do cliente.

Quanto ao treinamento, quando a máquina é entregue cuidamos pessoalmente da instalação e do treinamento dos operadores, explicando o funcionamento do sistema e os procedimentos de manutenção. Onde o treinamento inicial termina, a experiência entra gradualmente.

Quais são as características de segurança?

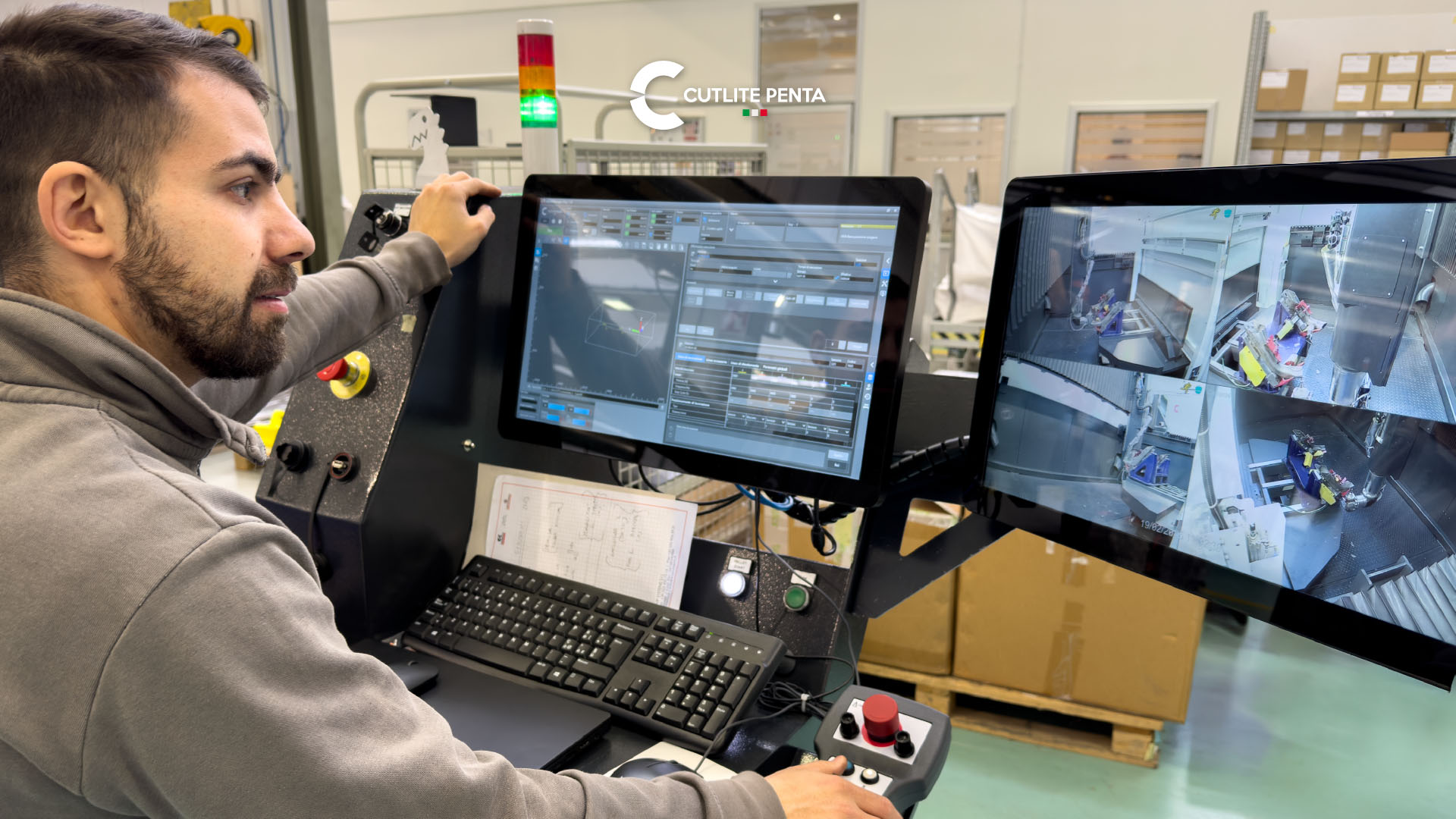

As nossas máquinas são projetadas com padrões de segurança elevados. Como o cabeçote se move em 3D, o processo de corte pode apresentar riscos maiores do que um trabalho 2D: por isso a estrutura é totalmente fechada e sem janelas. O interior é monitorado de todo modo, graças a câmeras que permitem acompanhar em tempo real tanto o funcionamento quanto o processo de trabalho.

Implementamos também scanners laser de segurança que, em caso de movimentos anômalos ou de obstáculos detectados, param imediatamente a máquina, evitando colisões e acidentes.

Qual software é usado para a programação?

Fornecemos o software PEPS junto com a máquina: permite desenhar e simular os cortes em 3D, importando arquivos de desenho em formato .step ou outros formatos tridimensionais.

A solução ideal é o cliente fornecer o arquivo já pronto: basta importá-lo na máquina e otimizar os parâmetros. Definidos os parâmetros, a máquina pode produzir milhares de peças idênticas, tornando-se uma ferramenta adequada à produção em série.

Como você avalia a evolução tecnológica da empresa nesses anos?

Em sete anos vi transformações importantes. Comecei a trabalhar aqui com as máquinas de CO₂ e só depois passei para as de 5 eixos. Comparando as máquinas de alguns anos atrás com as atuais, estamos evoluindo em um ritmo muito rápido: são mais rápidas e mais confiáveis, com sistemas novos, e a equipe de desenvolvimento cresce continuamente.

Um ponto forte da empresa é a proximidade entre escritórios e produção, que ficam na mesma estrutura ou em prédios adjacentes. Isso facilita muito a comunicação: os problemas se resolvem rápido e é possível fazer testes imediatos de novas soluções. Essa sinergia entre os setores é fundamental.

Perguntas frequentes

O que é uma máquina laser de 5 eixos?

É uma máquina que, além dos três eixos lineares X, Y e Z, tem dois eixos rotativos (B e C). Os dois eixos a mais permitem ao cabeçote se orientar no espaço e cortar em três dimensões em peças curvas, o que um sistema 2D não pode fazer.

Quais peças são cortadas com o laser de 5 eixos?

Componentes automotivos, estruturas internas de eletrodomésticos como geladeiras, tanques para vinho, componentes de tratores e veículos agrícolas, calotas de silos e tubos com geometrias complexas.

Como se programa um corte 3D?

Com o software PEPS fornecido junto com a máquina: os cortes são desenhados e simulados em 3D importando arquivos .step ou outros formatos tridimensionais. O arquivo também pode ser criado diretamente na máquina, inserindo manualmente o ponto de partida.

Como a segurança é garantida no corte a laser 3D?

A estrutura é completamente fechada e sem janelas, e o processo é acompanhado pelas câmeras internas. Os scanners laser de segurança param a máquina em caso de movimentos anômalos ou de obstáculos, e o computador de bordo entra em alarme se as distâncias limite forem superadas.
