Robô laser sobre os termoformados

O funcionamento do robô laser sobre os termoformados

Os processos de acabamento são o recorte e a realização de aberturas no corpo do termoformado: operações que exigem uma ferramenta de corte precisa e rápida e um sistema de movimentação de 5 eixos.

O sistema RX3, robô laser, atende a essas necessidades unindo a flexibilidade do robô as vantagens do corte laser.

O corte laser e limpo, preciso e rápido, e ocorre sem contato físico entre o cabeçote de corte e o termoformado. Isso elimina todo risco de deformação e simplifica bastante os gabaritos de posicionamento, reduzindo tanto os tempos de carga e descarga quanto os custos de fabricação.

Robô laser RX3 da Cutlite Penta

O robô laser RX3, desenvolvido pela Cutlite Penta e acoplado ao laser CO2, e um sistema de 5 eixos eficiente e econômico, adequado em particular para a usinagem de componentes termoformados, inclusive em composito.

E composto pelos seguintes elementos principais:

• Um console que abriga a fonte laser CO2, suas fontes de alimentação, a interface com o robô e o sistema de filtragem do ar que mantém limpos os percursos ópticos.
• O braço articulado de sete graus de liberdade, que direciona o feixe laser ao cotovelo do robô.
• O robô, equipado com um percurso óptico adicional de quatro espelhos que direcionam o feixe ao punho do robô, onde e montado o cabeçote de focalização.
• O chiller para o resfriamento da fonte laser.

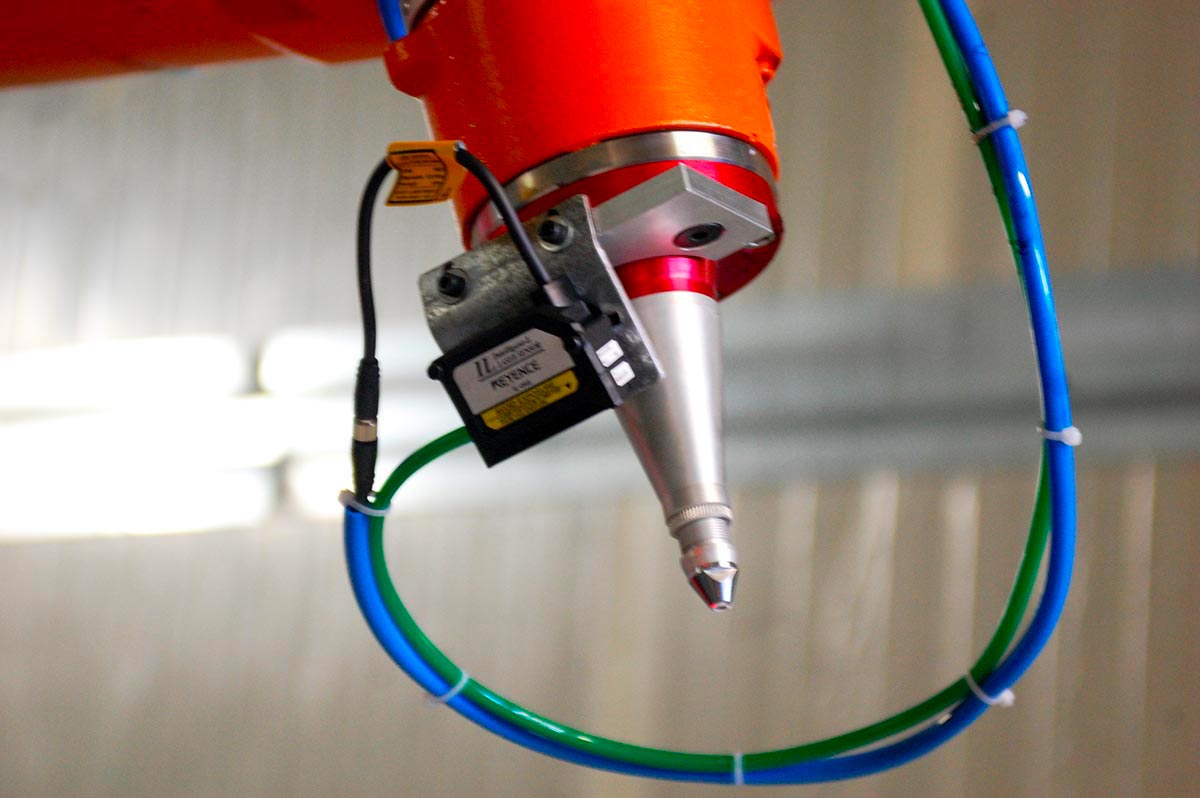

A solução da Cutlite Penta tem a grande vantagem de ter no punho do robô apenas o cabeçote de focalização: pelas dimensões e peso reduzidos, não limita a acessibilidade durante a usinagem do termoformado.

Além disso, o uso dos lasers da série RF, com potência de saída de 350 a 850 W, fabricados pela El.En. (empresa do mesmo grupo), não exige a substituição da fonte: cada uma e equipada com um pequeno cilindro de mistura laser de 1 litro a 6 bar que, com um controle automático, reintegra a mistura e evita a queda de desempenho da fonte ao longo do tempo.

Por não dispor de uma mesa de trabalho própria, o RX3 se presta a ser acoplado a sistemas automáticos de movimentação de peças, como as mesas rotativas, que permitem a carga e descarga em tempo mascarado e melhoram bastante o tempo de ciclo. Um aspecto importante, pois permite personalizar a solução conforme as especificidades do trabalho.

Autofocus: um plus a mais

O RX3 pode ser equipado com um módulo de controle da distância focal correta entre o cabeçote de corte e a peça. O módulo mede em tempo real a distância do cabeçote até a peça e, se não estiver correta, comanda o robô para restabelece-la.

Atualmente o RX3 e acoplável apenas aos robôs ABB IRB 2600 ID 200 e 180.

Perguntas frequentes

O que é o robô laser RX3?

Um sistema que une a flexibilidade do robô antropomórfico ao corte a laser, para o acabamento de componentes termoformados.

Para que serve o laser nos termoformados?

Para o recorte e a abertura de vãos no corpo da peça, operações que exigem um corte preciso e rápido em 5 eixos.

Por que o corte a laser é adequado ao plástico termoformado?

Porque ocorre sem contato físico entre cabeçote e peça: elimina o risco de deformação e simplifica o ferramental.

O RX3 exige substituir a fonte?

Não: usa fontes CO2 produzidas pela El.En., empresa do mesmo grupo, cada uma com seu cilindro de mistura laser.
