Robot laser sur les thermoformés

Le fonctionnement du robot laser sur les thermoformés

Les processus de finition sont le detourage et la réalisation d'ouvertures dans le corps du thermoforme : des opérations qui exigent un outil de coupe précis et rapide et un système de déplacement à 5 axes.

Le système RX3, robot laser, répond à ces besoins en associant la flexibilité du robot aux avantages de la découpe laser.

La découpe laser est nette, précise et rapide, et se fait sans contact physique entre la tête de coupe et le thermoforme. Cela élimine tout risque de déformation et simplifie considérablement les gabarits de positionnement, en réduisant les temps de chargement et de déchargement ainsi que les coûts de fabrication.

Le robot laser RX3 de Cutlite Penta

Le robot laser RX3, développé par Cutlite Penta et couple au laser CO2, est un système 5 axes performant et économique, particulièrement adapté à l'usinage de composants thermoformés, y compris en composite.

Il se composé des principaux éléments suivants :

• Une console qui abrite la source laser CO2, ses alimentations, l'interface avec le robot et le système de filtration de l'air qui maintient propres les chemins optiques.
• Le bras articule à sept degrés de liberté, qui dirige le faisceau laser sur le coude du robot.
• Le robot, équipé d'un chemin optique supplémentaire à quatre miroirs qui dirigent le faisceau sur le poignet du robot, ou est montée la tête de focalisation.
• Le chiller pour le refroidissement de la source laser.

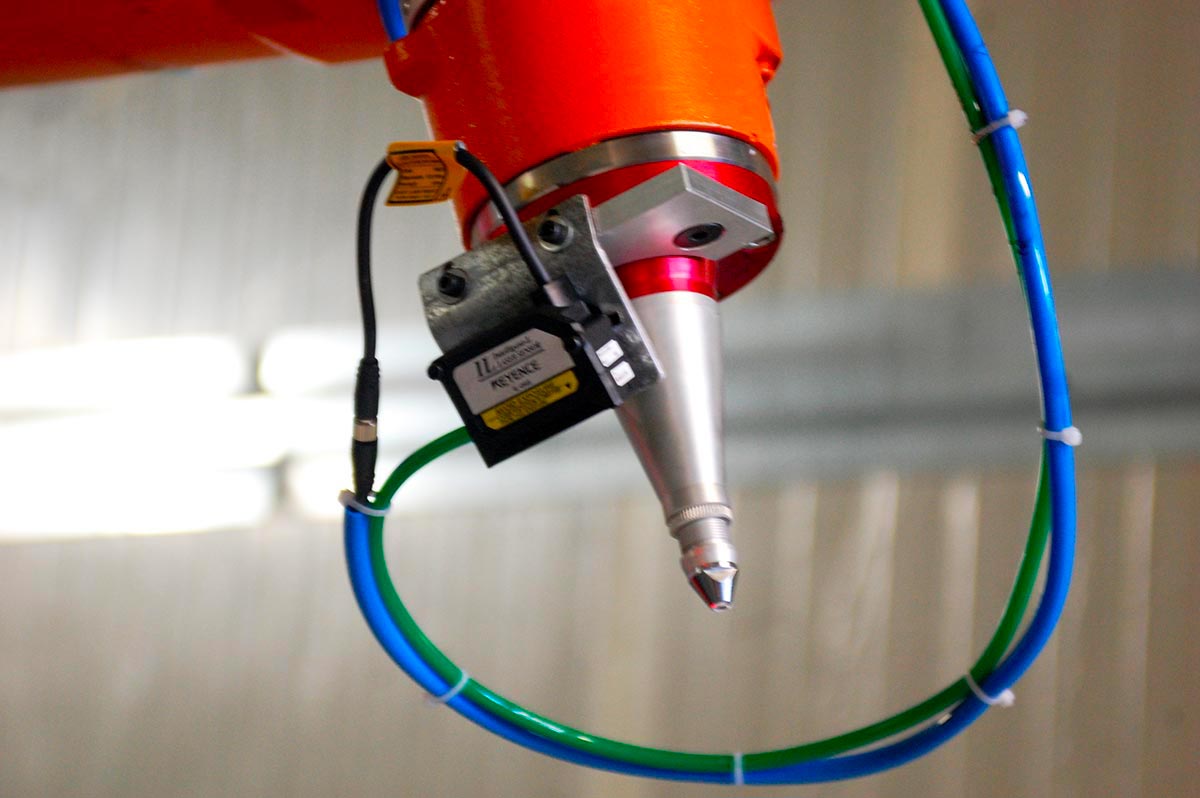

La solution Cutlite Penta a le grand avantage de n'avoir sur le poignet du robot que la seule tête de focalisation : grâce à ses dimensions et son poids réduits, elle ne limite en rien l'accessibilite lors de l'usinage du thermoforme.

De plus, l'emploi des lasers de la série RF, d'une puissance de sortie de 350 à 850 W, produits par El.En. (société du même groupe), ne nécessite pas le remplacement de la source : chacune est équipée d'une petite bouteille de mélange laser de 1 litre à 6 bars qui, grâce à un contrôle automatique, reintegre le mélange et evite la baisse des performances de la source dans le temps.

N'ayant pas de table de travail propre, le RX3 se prête à être couple à des systèmes automatiques de manutention des pièces, comme les tables rotatives, qui permettent le chargement et le déchargement en temps masqué et améliorent nettement le temps de cycle. Un aspect important, car il permet de personnaliser la solution selon les specificites de l'usinage.

Autofocus : un atout supplémentaire

Le RX3 peut être équipé d'un module de contrôle de la distance focale correcte entre la tête de coupe et la pièce. Le module mesure en temps réel la distance de la tête par rapport à la pièce et, si elle n'est pas correcte, commande le robot pour la retablir.

Actuellement, le RX3 est couplable uniquement aux robots ABB IRB 2600 ID 200 et 180.

Questions fréquentes

Qu'est-ce que le robot laser RX3 ?

Un système qui associe la flexibilité du robot articulé à la découpe laser, pour la finition des pièces thermoformées.

À quoi sert le laser sur les thermoformés ?

Au détourage et à la réalisation des ouvertures dans le corps de la pièce, des opérations qui exigent une coupe rapide et précise sur 5 axes.

Pourquoi la découpe laser convient-elle au plastique thermoformé ?

Parce qu'il n'y a aucun contact physique entre la tête et la pièce : cela supprime tout risque de déformation et simplifie l'outillage.

Le RX3 impose-t-il de remplacer la source ?

Non : il utilise des sources CO2 produites par El.En., société du même groupe, chacune avec sa bouteille de mélange laser.
