Robot láser sobre los termoformados

El funcionamiento del robot láser sobre los termoformados

Los procesos de acabado son el recorte y la realización de aberturas en el cuerpo del termoformado: operaciones que requieren una herramienta de corte precisa y rápida y un sistema de movimiento de 5 ejes.

El sistema RX3, robot láser, responde a estas necesidades uniendo la flexibilidad del robot a las ventajas del corte láser.

El corte láser es limpio, preciso y rápido, y se realiza sin contacto físico entre el cabezal de corte y el termoformado. Esto elimina todo riesgo de deformación y simplifica notablemente las plantillas de posicionamiento, reduciendo tanto los tiempos de carga y descarga como los costes de fabricación.

Robot láser RX3 de Cutlite Penta

El robot láser RX3, desarrollado por Cutlite Penta y acoplado al láser CO2, es un sistema de 5 ejes válido y económico, adecuado en particular para la mecanización de componentes termoformados, incluso en composite.

Está compuesto por los siguientes elementos principales:

• Una consola que aloja la fuente láser CO2, sus alimentadores, la interfaz con el robot y el sistema de filtrado del aire para mantener limpios los recorridos ópticos.
• El brazo articulado de siete grados de libertad, que dirige el rayo láser al codo del robot.
• El robot, equipado con un recorrido óptico adicional de cuatro espejos que dirigen el haz a la muñeca del robot, donde se monta el cabezal de focalización.
• El chiller para la refrigeración de la fuente láser.

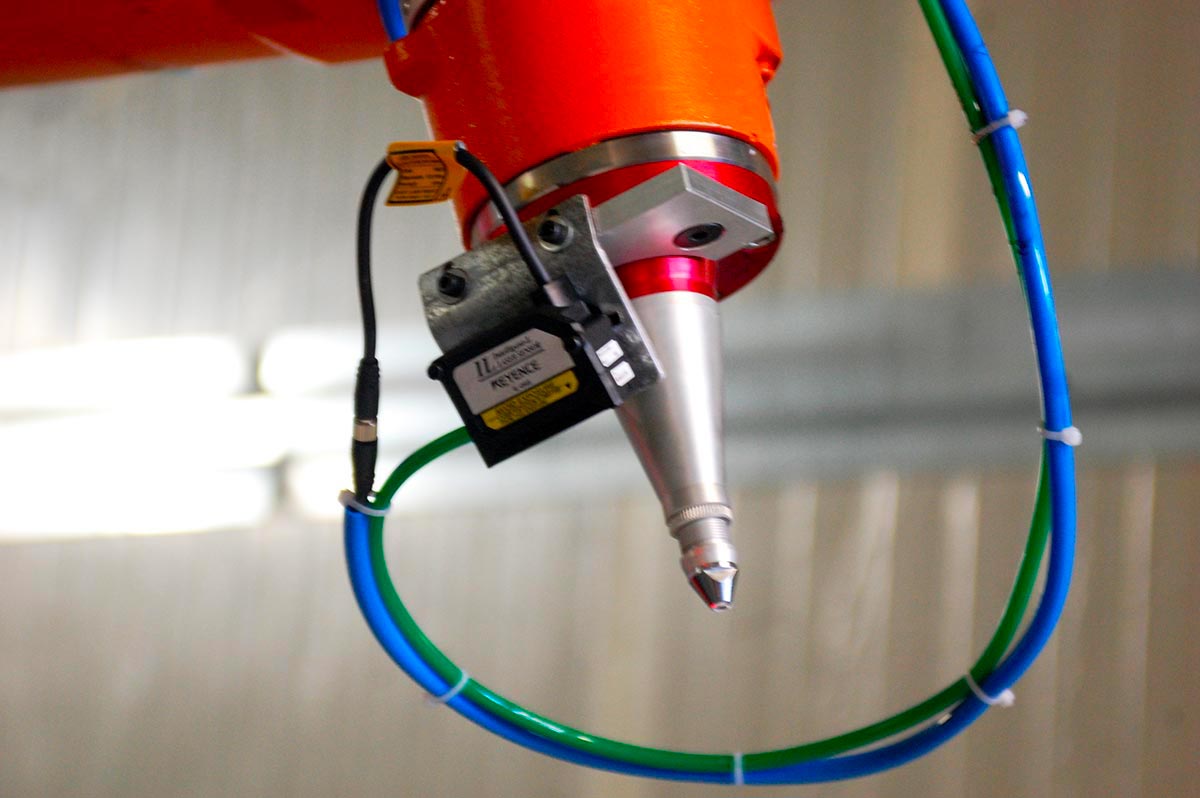

La solución de Cutlite Penta tiene la gran ventaja de tener en la muñeca del robot solo el cabezal de focalización: por sus reducidas dimensiones y peso, no limita la accesibilidad durante la mecanización del termoformado.

Además, el uso de los láseres de la serie RF, con potencia de salida de 350 a 850 W, fabricados por El.En. (empresa del mismo grupo), no requiere sustituir la fuente: cada una está equipada con una pequeña botella de mezcla láser de 1 litro a 6 bar que, mediante un control automático, reintegra la mezcla y evita la caida de las prestaciones de la fuente con el tiempo.

Al no disponer de una mesa de trabajo propia, el RX3 se presta a acoplarse a sistemas automáticos de manipulación de piezas, como las mesas giratorias, que permiten la carga y descarga en tiempo enmascarado y mejoran notablemente el tiempo de ciclo. Un aspecto importante, porque permite personalizar la solución según las particularidades del trabajo.

Autofocus: un plus adicional

El RX3 puede equiparse con un módulo de control de la distancia focal correcta entre el cabezal de corte y la pieza. El módulo mide en tiempo real la distancia del cabezal a la pieza y, si no es la correcta, comanda el robot para restablecerla.

Actualmente el RX3 solo es acoplable a los robots ABB IRB 2600 ID 200 y 180.

Preguntas frecuentes

¿Qué es el robot láser RX3?

Un sistema que une la flexibilidad del robot antropomorfo al corte láser, para el acabado de los componentes termoformados.

¿Para qué sirve el láser en los termoformados?

Para el recorte y la realización de aberturas en el cuerpo de la pieza, operaciones que exigen un corte preciso y rápido en 5 ejes.

¿Por qué el corte láser es adecuado para el plástico termoformado?

Porque se realiza sin contacto físico entre cabezal y pieza: elimina el riesgo de deformación y simplifica el utillaje.

¿El RX3 obliga a sustituir la fuente?

No: usa fuentes CO2 producidas por El.En., empresa del mismo grupo, cada una con su botella de mezcla láser.
