Laserquelle mit 60 kW: was sie ist und was die Maschine dafür braucht
Die Laserquelle ist das Bauteil, das den Strahl erzeugt. Wenn eine Schneidmaschine mit 60 kW angegeben ist, sind das die 60 kW der Quelle: alles andere an der Maschine dient dazu, sie ohne Verluste aufs Blech zu bringen.
Im Datenblatt ist die Laserleistung die erste Zahl, die man liest, aber fast nie steht dabei, woher sie kommt. Sie kommt aus der Quelle: ein eigener Schrank, über einen Lichtwellenleiter mit dem Kopf verbunden. In unseren Hochleistungssystemen stammt die Quelle von IPG Photonics; die Maschine, die sie nutzt, konstruieren wir. Zwei verschiedene Aufgaben, die man besser auseinanderhält.
Was die Laserquelle einer Schneidmaschine ist
Die Laserquelle ist der Strahlerzeuger. Sie sitzt nicht im Kopf und fährt nicht auf dem Portal mit: sie ist ein separater Schrank neben der Maschine. Von dort läuft der Strahl durch einen Lichtwellenleiter zum Schneidkopf, wo die Optiken ihn auf einen Punkt von wenigen Zehntelmillimetern bündeln.
Deshalb wird die Leistung an der Quelle angegeben. Die Maschine erzeugt die 60 kW nicht, sie bekommt sie. Was die Maschine leistet, ist diesen Strahl über Stunden stabil, sauber und im richtigen Abstand zum Blech zu halten, ohne alles drumherum zu verschleißen.
Warum der Unterschied beim Kauf zählt
Weil zwei Maschinen mit derselben Quelle sehr unterschiedlich schneiden können. Die Quelle ist ein Zukaufteil, und mehrere Hersteller verbauen dieselbe. Den Unterschied machen der Schneidkopf, die Dynamik des Portals, die Führung des Schneidgases und die Prozessregelung. Wenn Sie zwei Angebote mit derselben kW-Zahl vergleichen, gehört Ihr Blick dorthin.
YLS 60000: was der Schriftzug auf dem Gehäuse sagt

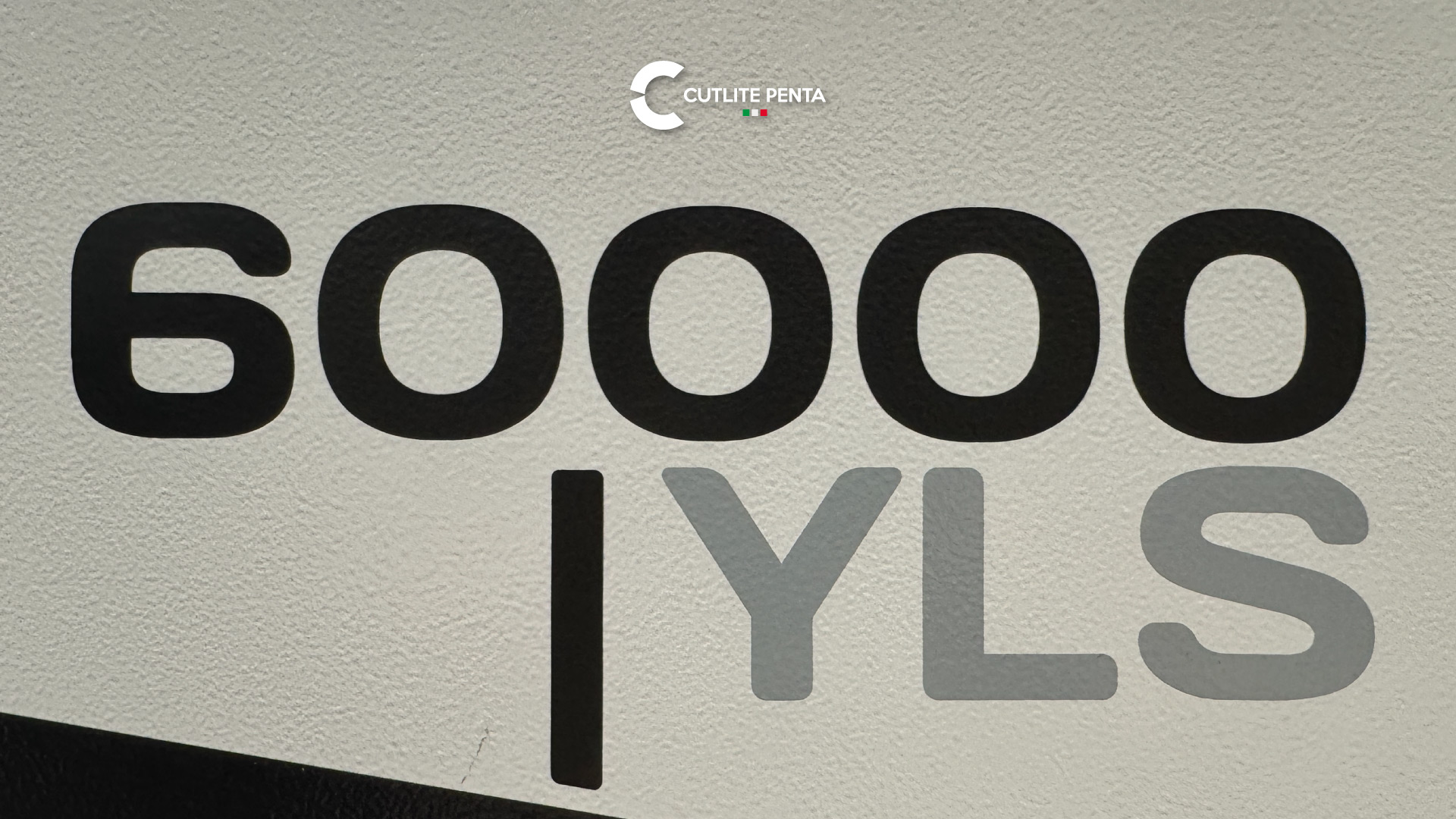

Auf dem Gehäuse der Quelle steht YLS 60000. Das ist kein interner Code, das ist die Produktbezeichnung. YLS steht für Ytterbium Laser System, die Faserquellen-Baureihe von IPG Photonics; 60000 sind die Watt. Sechzigtausend Watt, also 60 kW.
Die Daten der Baureihe, wie der Hersteller sie angibt:
- Leistung: 1 bis über 125 kW im Multimode, bis 10 kW im Singlemode
- Wellenlänge: 1070 nm
- Leistungsregelung: 10 bis 100%
- Modulation: bis 10 kHz
- Faser: Ausgang 50, 100, 150 oder 200 μm, Prozessfaser bis 1000 μm
- Kühlung: Wasser oder Luft
- Elektrischer Wirkungsgrad: über 40%, über 50% bei den ECO-Ausführungen
Quelle: IPG Photonics Dokumentation zu Hochleistungs-Faserlasern.
Was die Maschine braucht, um 60 kW zu nutzen
Mehr Leistung heißt nicht, eine größere Quelle zu bestellen. Mehr Leistung heißt mehr Wärme, mehr vom Blech zurückgeworfenes Licht und mehr Belastung für alles im Strahlweg. Dafür muss die Maschine konstruiert sein, sonst zahlt man die 60 kW in Stillstand und Ersatzteilen.
Der Schneidkopf
In unseren Hochleistungssystemen ist der Kopf der Evo 4, im Haus entwickelt, mit Autofokus und Prozesssensoren: er verträgt bis 60 kW und bis 25 bar Schneidgas. Er sitzt der Schnittstelle am nächsten und arbeitet damit unter den schlechtesten Bedingungen der Maschine.
Optiken und Verschleißteile
Im Kopf sitzen die Fokallinse und das Schutzglas, das genau dafür da ist, sich anstelle der Linse zu verschmutzen. Zusammen mit der Düse sind sie die Verschleißteile der Maschine: bei hoher Leistung werden sie häufiger geprüft und getauscht, und eine für 60 kW gebaute Maschine macht diese Prüfung schnell. Genau dafür gibt es den automatischen Düsenwechsler.
Der Rest der Einhausung
Dann kommt alles, was den Strahl nicht berührt, aber den Schnitt abbekommt: die Auflageleisten, die bei großen Materialstärken verschleißen; die Entstaubungsanlage, die bei 60 kW deutlich mehr abzuführen hat; die Einhausung, die ein viel intensiveres Licht zurückhalten muss.
Wo der Unterschied sichtbar wird: große Materialstärken
Bei großen Materialstärken verändern 60 kW die Arbeit. Der Faserlaser kommt dorthin, wo früher Plasmaschneiden oder Brennschneiden nötig war, und er kommt mit der sauberen Schnittkante des Lasers dorthin: weniger Entgraten, weniger Nacharbeit. Das heißt nicht, dass Plasma erledigt ist, denn bei bestimmten Stärken und Budgets bleibt es wettbewerbsfähig. Es heißt, dass der Bereich, in dem der Laser die bessere Wahl ist, größer geworden ist.
Die erste in Europa in Betrieb genommene 60-kW-Quelle von IPG haben wir gebracht, auf einer FHD, auf der LAMIERA 2025.
Häufige Fragen
Was ist die Laserquelle einer Schneidmaschine?
Das Bauteil, das den Laserstrahl erzeugt. Sie steht in einem separaten Schrank neben der Maschine und schickt den Strahl über einen Lichtwellenleiter zum Schneidkopf. Die angegebene Leistung einer Maschine, zum Beispiel 60 kW, ist die Leistung ihrer Quelle.
Was bedeutet die Kennzeichnung YLS 60000?
Es ist die Bezeichnung einer IPG Photonics Quelle: YLS steht für Ytterbium Laser System, die Faserquellen-Baureihe des Herstellers, und 60000 ist die Leistung in Watt, also 60 kW.
Auf welcher Cutlite Penta Maschine sitzt die 60-kW-Quelle?
Auf der FHD, dem Faserlaser-Schneidsystem für hohe Leistung und große Formate. Das erste System in Europa mit einer 60-kW-Quelle von IPG Photonics wurde auf der LAMIERA 2025 in Betrieb genommen.
Was ändert sich an der Maschine, wenn die Quelle 60 kW erreicht?
Der Schneidkopf, der Leistung und Gasdruck aushalten muss, ebenso die Optiken und Verschleißteile, die häufiger geprüft werden, die Entstaubung und die Einhausung. Mehr Leistung bedeutet mehr Wärme und mehr reflektiertes Licht im gesamten Strahlweg.
