Source laser de 60 kW : ce que c'est et ce qu'il faut à la machine pour l'utiliser
La source laser est le composant qui génère le faisceau. Quand une machine de découpe annonce 60 kW, ces 60 kW sont les siens : tout le reste de la machine sert à les amener sur la tôle sans les gaspiller.
Sur une fiche technique, la puissance laser est le premier chiffre qu'on lit, mais on n'explique presque jamais d'où elle vient. Elle vient de la source : une armoire à part, reliée à la tête par une fibre optique. Sur nos systèmes haute puissance la source est signée IPG Photonics ; la machine qui l'utilise, c'est nous qui la concevons. Deux métiers différents, qu'il vaut mieux ne pas confondre.
Qu'est-ce que la source laser d'une machine de découpe
La source laser est le générateur du faisceau. Elle n'est pas dans la tête et elle ne se déplace pas sur le portique : c'est une armoire séparée, à côté de la machine. De là, le faisceau circule dans une fibre optique jusqu'à la tête de découpe, où les optiques le concentrent sur un point de quelques dixièmes de millimètre.
C'est pour cela que la puissance s'annonce sur la source. La machine ne produit pas les 60 kW, elle les reçoit. Ce que fait la machine, c'est tenir ce faisceau stable, propre et à la bonne distance de la tôle, pendant des heures, sans consommer tout ce qui l'entoure.
Pourquoi la distinction compte à l'achat
Parce que deux machines équipées de la même source peuvent découper très différemment. La source est un composant acheté, et plusieurs constructeurs montent la même. La différence vient de la tête de découpe, de la dynamique du portique, de la gestion du gaz d'assistance et du contrôle du procédé. Quand vous comparez deux devis affichant le même nombre de kW, c'est là qu'il faut regarder.
YLS 60000 : ce que dit l'inscription sur le panneau

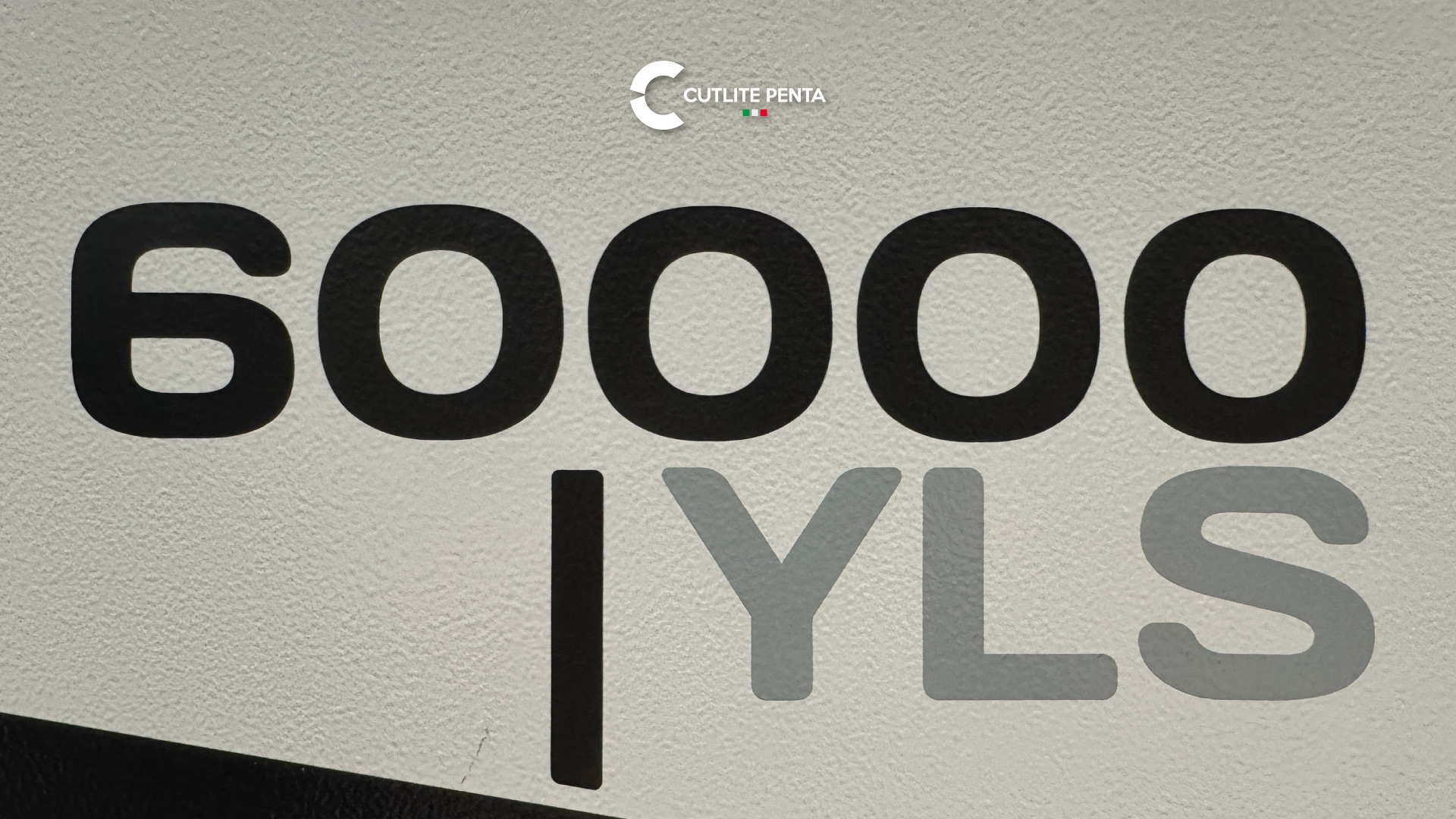

Sur le panneau de la source, on lit YLS 60000. Ce n'est pas un code interne, c'est la désignation du produit. YLS signifie Ytterbium Laser System, la série de sources fibre d'IPG Photonics ; 60000, ce sont les watts. Soixante mille watts, soit 60 kW.
Les données de la série, telles que le constructeur les déclare :
- Puissance : de 1 à plus de 125 kW en multimode, jusqu'à 10 kW en monomode
- Longueur d'onde : 1070 nm
- Réglage de la puissance : de 10 à 100%
- Modulation : jusqu'à 10 kHz
- Fibre : sortie de 50, 100, 150 ou 200 μm, fibre de process jusqu'à 1000 μm
- Refroidissement : à eau ou à air
- Rendement électrique : plus de 40%, plus de 50% sur les versions ECO
Source : documentation IPG Photonics sur les sources fibre haute puissance.
Ce qu'il faut à la machine pour utiliser 60 kW
Monter en puissance ne consiste pas à commander une source plus grosse. Plus de puissance signifie plus de chaleur, plus de lumière réfléchie par la tôle et plus de contraintes sur tout ce qui se trouve sur le trajet du faisceau. La machine doit être conçue pour cela, sinon ces 60 kW se paient en arrêts et en pièces de rechange.
La tête de découpe
Sur nos systèmes haute puissance, la tête est l'Evo 4, conçue en interne, avec autofocus et capteurs de procédé : elle encaisse jusqu'à 60 kW et jusqu'à 25 bar de gaz d'assistance. C'est le composant le plus proche de la coupe, donc celui qui travaille dans les pires conditions.
Les optiques et les consommables
Dans la tête se trouvent la lentille de focalisation et le verre de protection, qui est là justement pour se salir à la place de la lentille. Avec la buse, ce sont les consommables de la machine : en haute puissance on les contrôle et on les remplace plus souvent, et une machine pensée pour 60 kW rend ce contrôle rapide. C'est exactement à cela que sert le changement automatique de la buse.
Le reste de la cabine
Il y a ensuite tout ce qui ne touche pas le faisceau mais subit la coupe : les grilles de support, qui s'usent sur les fortes épaisseurs ; l'aspirateur de fumées, qui à 60 kW a bien plus de matière à évacuer ; la cabine, qui doit contenir une lumière beaucoup plus intense.
Où la différence se voit : les fortes épaisseurs
C'est sur les fortes épaisseurs que 60 kW changent le travail. Le laser fibre atteint le terrain où il fallait auparavant la découpe au plasma ou l'oxycoupage, et il y arrive avec le bord net typique du laser : moins d'ébavurage, moins de reprises en aval. Cela ne veut pas dire que le plasma est fini, car sur certaines épaisseurs et certains budgets il reste compétitif. Cela veut dire que la plage où le laser est le meilleur choix s'est élargie.
La première source de 60 kW IPG mise en service en Europe, c'est nous qui l'avons apportée, sur une FHD, à LAMIERA 2025.
Questions fréquentes
Qu'est-ce que la source laser d'une machine de découpe ?
C'est le composant qui génère le faisceau laser. Il se trouve dans une armoire séparée à côté de la machine et envoie le faisceau à la tête de découpe par une fibre optique. La puissance annoncée d'une machine, 60 kW par exemple, est celle de sa source.
Que signifie l'inscription YLS 60000 ?
C'est la désignation d'une source IPG Photonics : YLS signifie Ytterbium Laser System, la série de sources fibre du constructeur, et 60000 correspond à la puissance en watts, soit 60 kW.
Sur quelle machine Cutlite Penta la source de 60 kW est-elle montée ?
Sur la FHD, le système de découpe laser fibre pour la haute puissance et les grands formats. Le premier système en Europe équipé d'une source de 60 kW IPG Photonics a été mis en service à LAMIERA 2025.
Qu'est-ce qui change sur la machine quand la source atteint 60 kW ?
La tête de découpe, qui doit encaisser la puissance et la pression du gaz, les optiques et les consommables, contrôlés plus souvent, l'aspiration des fumées et la cabine. Plus de puissance signifie plus de chaleur et plus de lumière réfléchie sur tout le trajet du faisceau.
