HX
Il grande formato per la produzione industriale più esigente
Potenza fino a
60kW
Area di lavoro max
13000x3000mm
Taglio laser di grande formato, fino a 13 metri di lunghezza
HX è il sistema di taglio laser fibra di grande formato progettato e realizzato da Cutlite Penta per rispondere alle esigenze più impegnative della produzione industriale. Velocità, precisione e affidabilità si combinano in una piattaforma versatile, capace di operare su superfici fino a 13 metri di lunghezza con potenze fino a 60 kW. Il basamento in struttura monolitica, la movimentazione diretta a pignone e cremagliera e il controllo numerico proprietario Z32 assicurano massima precisione su tutta l’area di lavoro e nel tempo. La testa di taglio EVO e le sorgenti laser fibra di ultima generazione permettono di lavorare acciaio al carbonio, inox, alluminio e numerosi altri metalli con elevata efficienza energetica.
Una piattaforma configurabile, pensata per adattarsi alle specifiche esigenze di ogni impianto produttivo, con tutta l’esperienza tecnica 100% Made in Tuscany di Cutlite Penta.
CONFIGURATORE

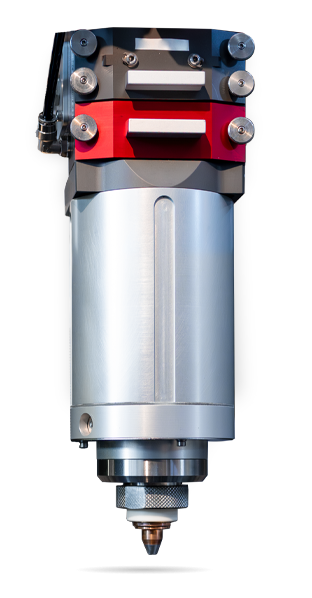

Testa EVO
HX monta la testa di taglio EVO sviluppata internamente da Cutlite Penta: una testa autofocus con sensore capacitivo senza contatto, progettata per prestazioni e affidabilità anche nei cicli di lavoro più intensivi. La testa gestisce automaticamente la selezione e la pressione dei gas di assistenza tra i tre collegabili — aria, azoto e ossigeno — sulla base dei parametri di taglio e del materiale in lavorazione. Ottiche e lenti di focalizzazione sono utilizzabili fino a 60 kW, con tre configurazioni focali disponibili da 150, 200 e 250 mm e pressioni massime di 25 bar. Il cassetto estraibile per il cambio del vetrino di protezione semplifica la manutenzione ordinaria e riduce i tempi di fermo macchina.
Testa Bevel
La testa, innovativa nella sua meccanica, ha ingombri ridottissimi, è leggera e consente di utilizzare i medesimi basamenti delle macchine piane non andando a snaturare le nostre peculiarità, consentendo inoltre di ruotare di +/- 50° in ambedue le direzioni di taglio.
Sorgenti laser
Le sorgenti laser fibra di ultima generazione montate su HX garantiscono grande versatilità applicativa, consentendo il taglio di acciaio al carbonio, acciaio inox, alluminio e numerosi altri metalli. Alta efficienza energetica, qualità di fascio eccellente e basso assorbimento elettrico sono le caratteristiche distintive di queste sorgenti, contenute in un cabinet NEMA 12 condizionato e sigillato per operare in modo affidabile anche negli ambienti industriali più ostili. L’elevata affidabilità si traduce in costi di manutenzione particolarmente contenuti nel tempo.
Struttura meccanica
Il basamento di HX è realizzato in struttura monolitica e lavorato con centro di lavoro a portale: una scelta costruttiva che esclude le tolleranze di rimontaggio tipiche delle strutture assemblate, garantendo la massima precisione su tutta la superficie di lavoro e nel tempo. La cabina di protezione, mobile e compatta, è movimentata dagli stessi motori della trave portante, contenendo l’ingombro totale al minimo e semplificando la gestione operativa dell’impianto.
Gli assi X e Y sono equipaggiati con cremagliere di precisione a denti inclinati rovesciate, con scorrimento su guide prismatiche a ricircolo di sfere. La trasmissione diretta tra pignone e cremagliera, affidata a motori brushless con riduttori a gioco ridotto ed encoder assoluti, elimina le cinghie dentate dagli organi di trasmissione e assicura una risposta dinamica elevata.
- Basamento monolitico lavorato con centro di lavoro a portale
- Velocità di spostamento a vuoto fino a 30 m/min sull'asse X
- Velocità vettoriale massima di 140 m/min
- Prodotto Made in Italy completamente CE
Accessori Hardware
Foratrice
L’inclusione delle torrette a revolver serie HT a 6 posizioni contribuisce alla flessibilità del sistema di taglio laser fibra, andando ad aumentare il repertorio delle lavorazioni meccaniche, come foratura, svasatura, filettatura e lamatura, eseguibili sui pezzi direttamente in macchina.
Testa Bevel
Per il modello FHD è disponibile anche la testa di taglio bevel fino a +/-50°.
Software
Software front end all’avanguardia, semplici e intuitivi, progettati per garantirti il più alto livello di versatilità e personalizzazione.
Il taglio laser non è mai stato così semplice.
Smart manager plus
Un software innovativo per la gestione e la supervisione della macchina. Con accesso Internet, il sistema può essere monitorato in teleassistenza tramite TeamViewer.
Smart Composer
Il nuovo e rivoluzionario software di cutlite penta si interfaccia direttamente con il controllo numerico della macchina e con il Software di font-end smart manager.
Campioni
Informazioni tecniche
| MODELLO | AREA DI LAVORO |
| 3015 | 3000 x 1500 mm |
| 4020 | 4000 x 2000 mm |
| 6020 | 6000 x 2000 mm |
| 6025 | 6000 x 2500 mm |
| 8025 | 8000 x 2500 mm |
| 9030 | 9000 x 3000 mm |
| 12025 | 12000 x 2500 mm |
| 1230 | 12000 x 3000 mm |
| 13030 | 13000 x 3000 mm |
| POTENZA LASER |
| 2000 W |
| 3000 W |
| 4000 W |
| 6000 W |
| 8000 W |
| 12000 W |
| 15000 W |
| 20000 W |
| 30000 W |
| 40000 W |
| 50000 W |
| 60000 W |
