Corte laser de objetos de grandes dimensões

Como é feito o Linear Cube

O Linear Cube monta motores lineares e um braço de trabalho pressurizado movimentado em 5 eixos, para alcançar rapidamente até os ângulos menos acessíveis da peça.

Permite cortes em 2D até 20 mm de espessura, com dimensões de até 2.500 x 8.100 mm, e cortes 3D até 15 mm, com dimensões de até 2.000 x 7.100 x 980 mm.

Apesar do desempenho de gigante, mantém uma velocidade de deslocamento simultaneo dos eixos X e Y de 140 m/min, aceleração de 1 G, precisão de trabalho de ± 0,05/500 mm e repetibilidade de posicionamento de ± 0,02 mm. Todos os processos são controlados pelo Alpha Learning, o software de controle e autoaprendizagem com programação simples e intuitiva.

Em quais setores e usado

Em quais setores o Linear Cube e usado? Em todos aqueles que trabalham com metais e objetos grandes, muito grandes: por exemplo tubos de até 8 metros de comprimento e 2 metros de diâmetro. Um belo desafio.

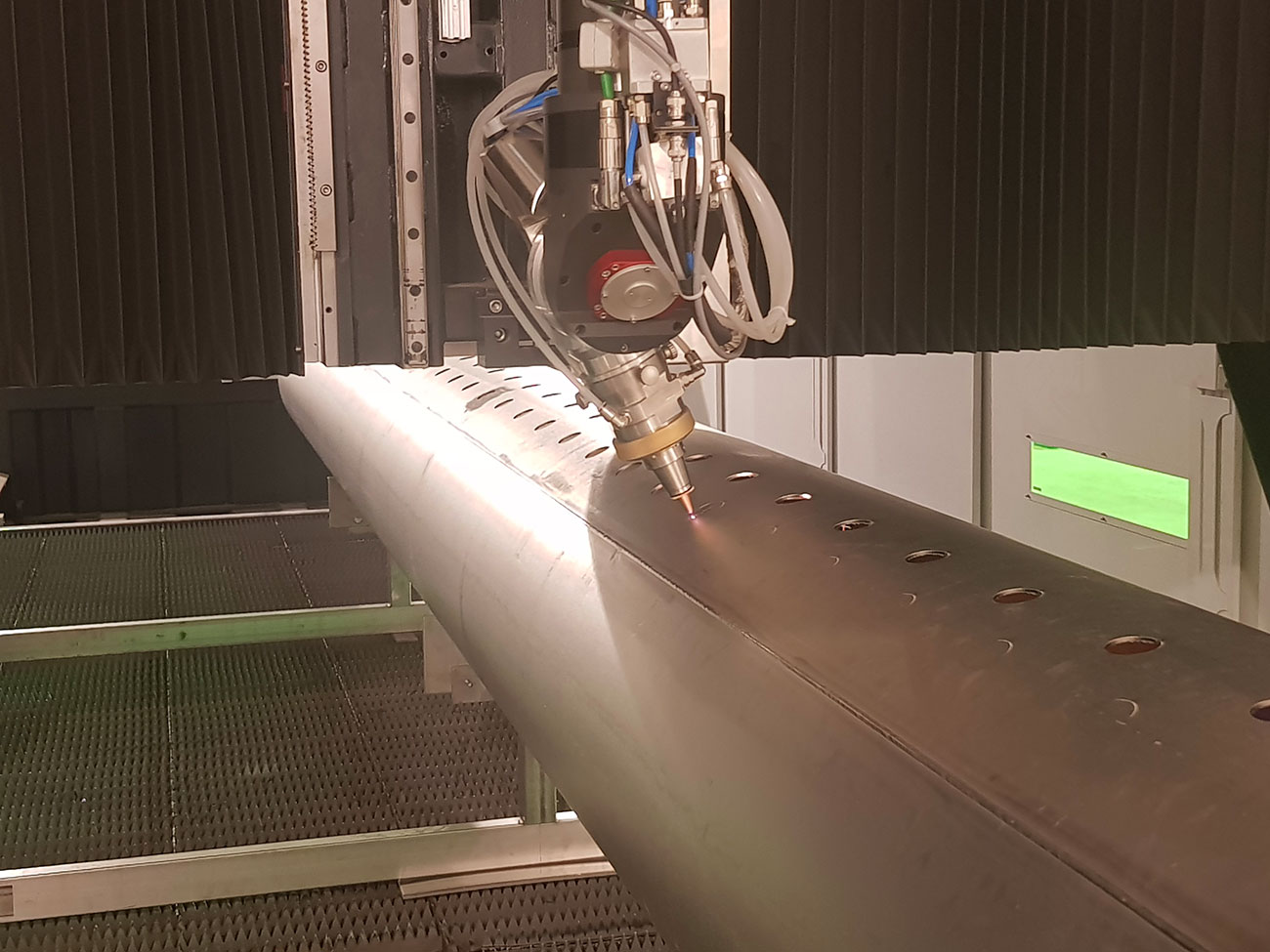

Graças a esta máquina, muitas empresas clientes puderam executar trabalhos muito particulares: chanfros para o processo de soldagem, mesmo em chapas inox, furos em superfícies tubulares e no interior de fundos abaulados, perfis no espaço com geometrias complexas e sempre diferentes.

Uma vantagem concreta para os clientes

São operações muito complexas, ainda mais em elementos de grandes dimensões, de elevada espessura e em materiais muito particulares. E tudo isso se realiza em pouco tempo: uma vantagem notável para os nossos clientes.

Crescer e evoluir junto com eles e um dos nossos objetivos, e com o Linear Cube conseguimos.

Perguntas frequentes

O que é o Linear Cube?

Um sistema de corte a laser tridimensional de alta precisão, pensado para trabalhar também peças e materiais de grandes dimensões.

Que espessuras e formatos o Linear Cube alcança?

Cortes 2D até 20 mm em formatos de até 2.500 x 8.100 mm e cortes 3D até 15 mm em formatos de até 2.000 x 7.100 x 980 mm.

Como se move o cabeçote do Linear Cube?

Sobre um braço de trabalho pressurizado movimentado em 5 eixos com motores lineares, para alcançar rapidamente até os cantos menos acessíveis.

Por que os motores lineares importam no corte 3D?

Porque garantem velocidade e acelerações elevadas mantendo a precisão: em uma peça tridimensional cada desvio se soma ao longo do perfil.
