Laserschneiden von großen Objekten
Einige Kunden baten uns, große Objekte zu schneiden. Sehr große.
In diesem Artikel erzählen wir von diesem Bedarf und wie wir ihn mit einem neuen System gelöst haben: Linear Cube. Ein wichtiger Baustein unseres Angebots, für das hochpräzise 3D-Schneiden von Blech, auch bei großen Objekten und Materialien.
Wie Linear Cube aufgebaut ist
Linear Cube ist mit Linearmotoren und einem druckbeaufschlagten, auf 5 Achsen bewegten Arbeitsarm ausgestattet, um auch die schwer zugänglichen Ecken des Werkstücks schnell zu erreichen.
Er ermöglicht 2D-Schnitte bis 20 mm Dicke, mit Abmessungen bis 2.500 x 8.100 mm, und 3D-Schnitte bis 15 mm, mit Abmessungen bis 2.000 x 7.100 x 980 mm.
Trotz gigantischer Leistung hält er eine gleichzeitige Verfahrgeschwindigkeit der X- und Y-Achsen von 140 m/min, eine Beschleunigung von 1 G, eine Arbeitsgenauigkeit von ± 0,05/500 mm und eine Positionierwiederholgenauigkeit von ± 0,02 mm. Alle Prozesse werden von Alpha Learning gesteuert, der Steuerungs- und selbstlernenden Software mit einfacher, intuitiver Programmierung.
In welchen Branchen er eingesetzt wird

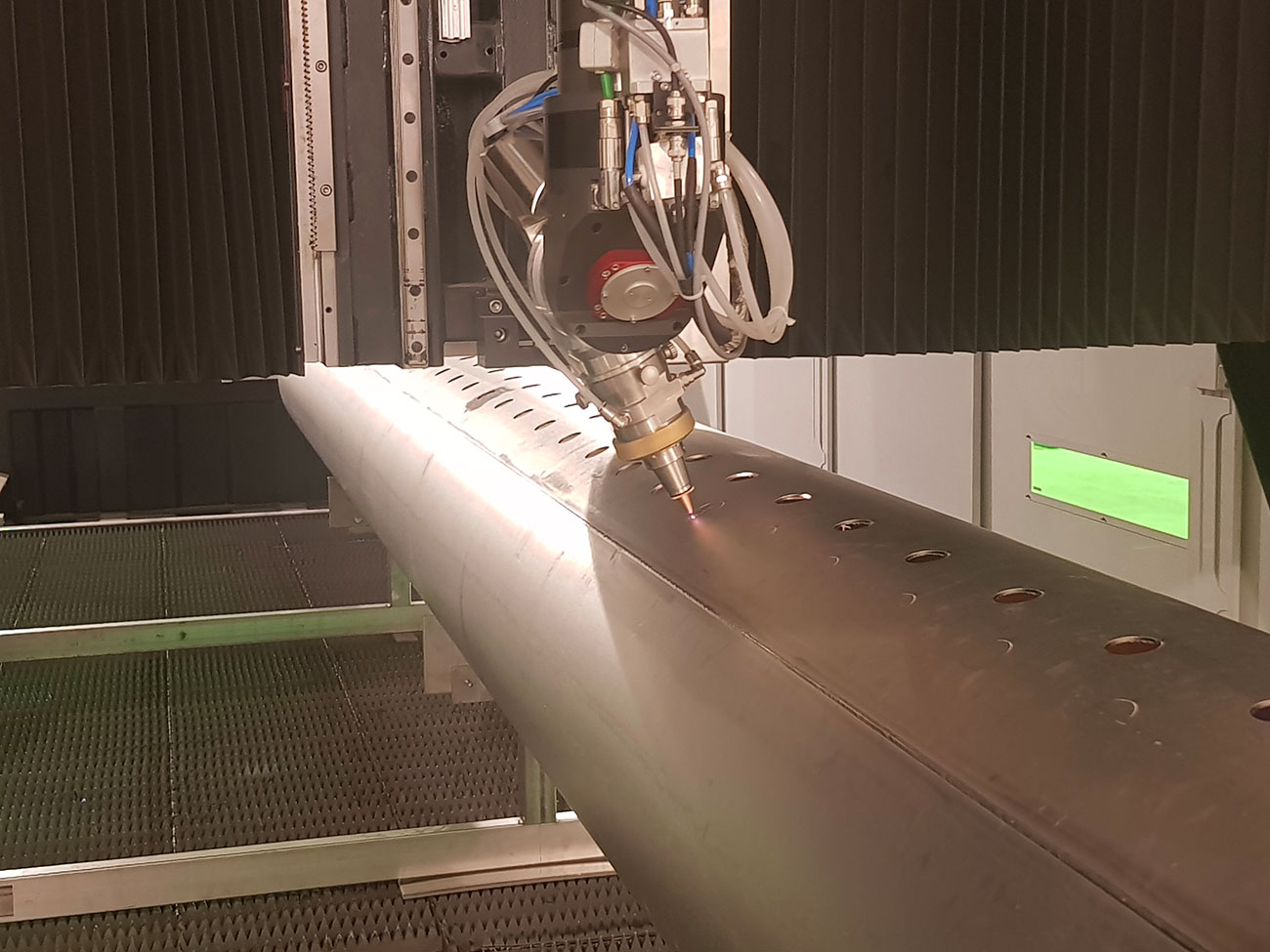

In welchen Branchen wird Linear Cube eingesetzt? In allen, die mit Metallen und großen, sehr großen Objekten arbeiten: zum Beispiel Rohre bis 8 Meter Lange und 2 Meter Durchmesser. Eine echte Herausforderung.
Dank dieser Maschine konnten viele Kundenunternehmen sehr spezielle Arbeiten ausführen: Fasen für den Schweissprozess, auch an Edelstahlblechen, Bohrungen an Rohroberflachen und im Inneren gewolbter Boden, Profile im Raum mit komplexen und stets unterschiedlichen Geometrien.
Ein konkreter Vorteil für die Kunden
Es sind sehr komplexe Arbeitsgänge, zumal an großen, dicken Elementen aus besonderen Materialien. Und all das gelingt in kurzer Zeit: ein erheblicher Vorteil für unsere Kunden.
Gemeinsam mit ihnen zu wachsen und uns weiterzuentwickeln ist eines unserer Ziele, und mit Linear Cube ist es uns gelungen.
Häufige Fragen
Was ist Linear Cube?
Ein hochpräzises System für dreidimensionales Laserschneiden, ausgelegt auch für große Bauteile und Werkstoffe.
Welche Dicken und Formate erreicht Linear Cube?
2D-Schnitte bis 20 mm bei Formaten bis 2.500 x 8.100 mm und 3D-Schnitte bis 15 mm bei Formaten bis 2.000 x 7.100 x 980 mm.
Wie bewegt sich der Kopf von Linear Cube?
Auf einem druckbeaufschlagten Arbeitsarm, der über 5 Achsen mit Linearmotoren geführt wird, um auch schwer zugängliche Ecken schnell zu erreichen.
Warum sind Linearmotoren beim 3D-Schneiden wichtig?
Weil sie hohe Geschwindigkeit und Beschleunigung bei gleichbleibender Präzision liefern: an einem dreidimensionalen Bauteil summiert sich jede Abweichung entlang der Kontur.
