Découpe laser d'objets de grandes dimensions

Comment est conçu Linear Cube

Linear Cube est équipé de moteurs linéaires et d'un bras de travail pressurise déplace sur 5 axes, pour atteindre rapidement même les angles les moins accessibles de la pièce.

Il permet des découpes en 2D jusqu'à 20 mm d'épaisseur, avec des dimensions jusqu'à 2 500 x 8 100 mm, et des découpes 3D jusqu'à 15 mm, avec des dimensions jusqu'à 2 000 x 7 100 x 980 mm.

Malgré des performances de colosse, il conserve une vitesse de déplacement simultane des axes X et Y de 140 m/min, une accélération de 1 G, une précision de travail de ± 0,05/500 mm et une répétabilité de positionnement de ± 0,02 mm. Tous les processus sont gérés par Alpha Learning, le logiciel de contrôle et d'auto-apprentissage à la programmation simple et intuitive.

Dans quels secteurs on l'utilise

Dans quels secteurs utilise-t-on Linear Cube ? Dans tous ceux qui travaillent les métaux et les objets grands, très grands : par exemple des tubes de 8 mètres de long et de 2 mètres de diamètre. Un beau défi.

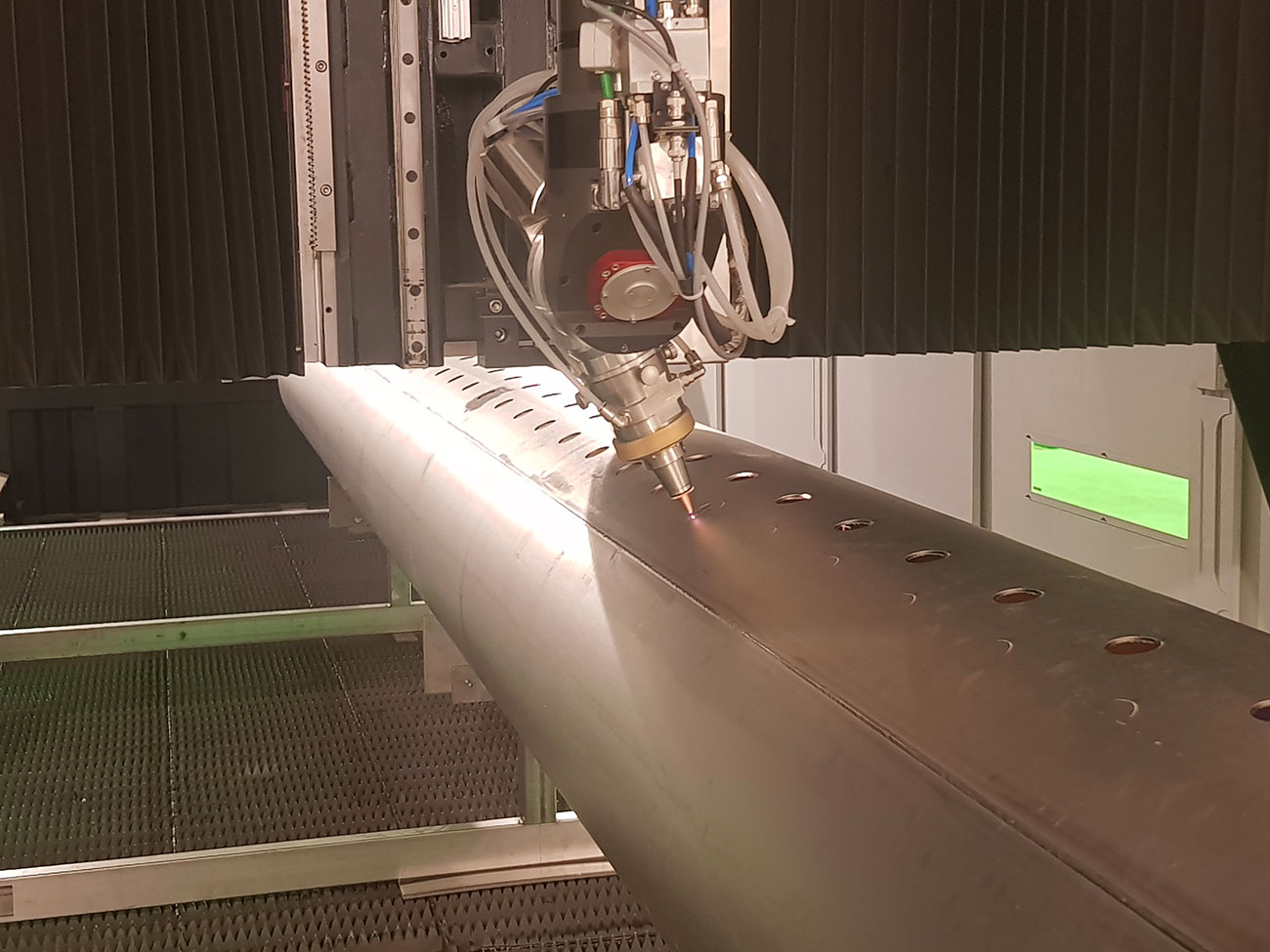

Grâce à cette machine, de nombreuses entreprises clientes ont pu réaliser des opérations très particulières : des chanfreins pour le processus de soudage, même sur des tôles inox, des perçages sur des surfaces tubulaires et à l'intérieur de fonds bombes, des profils dans l'espace aux géométries complexes et toujours différentes.

Un avantage concret pour les clients

Ce sont des opérations très complexes, d'autant plus sur des éléments de grandes dimensions, de forte épaisseur et en matériaux particuliers. Et tout cela se réalise en peu de temps : un avantage considérable pour nos clients.

Grandir et évoluer avec eux est l'un de nos objectifs, et avec Linear Cube nous y sommes parvenus.

Questions fréquentes

Qu'est-ce que Linear Cube ?

Un système de découpe laser tridimensionnelle de haute précision, conçu pour traiter aussi des pièces et matériaux de grandes dimensions.

Quelles épaisseurs et formats atteint Linear Cube ?

Des coupes 2D jusqu'à 20 mm sur des formats jusqu'à 2 500 x 8 100 mm, et des coupes 3D jusqu'à 15 mm sur des formats jusqu'à 2 000 x 7 100 x 980 mm.

Comment se déplace la tête de Linear Cube ?

Sur un bras de travail pressurisé piloté sur 5 axes avec moteurs linéaires, pour atteindre rapidement même les angles les moins accessibles.

Pourquoi des moteurs linéaires en découpe 3D ?

Parce qu'ils offrent vitesse et accélérations élevées en conservant la précision : sur une pièce tridimensionnelle, chaque écart s'additionne le long du profil.
