Corte láser de objetos de grandes dimensiones

Cómo está hecha Linear Cube

Linear Cube monta motores lineales y un brazo de trabajo presurizado que se mueve en 5 ejes, para alcanzar rápidamente incluso los ángulos menos accesibles de la pieza.

Permite cortes en 2D hasta 20 mm de espesor, con dimensiones de hasta 2.500 x 8.100 mm, y cortes 3D hasta 15 mm, con dimensiones de hasta 2.000 x 7.100 x 980 mm.

A pesar de sus prestaciones de coloso, mantiene una velocidad de desplazamiento simultaneo de los ejes X e Y de 140 m/min, aceleración de 1 G, precisión de trabajo de ± 0,05/500 mm y repetibilidad de posicionamiento de ± 0,02 mm. Todos los procesos están controlados por Alpha Learning, el software de control y autoaprendizaje con una programación sencilla e intuitiva.

En que sectores se usa

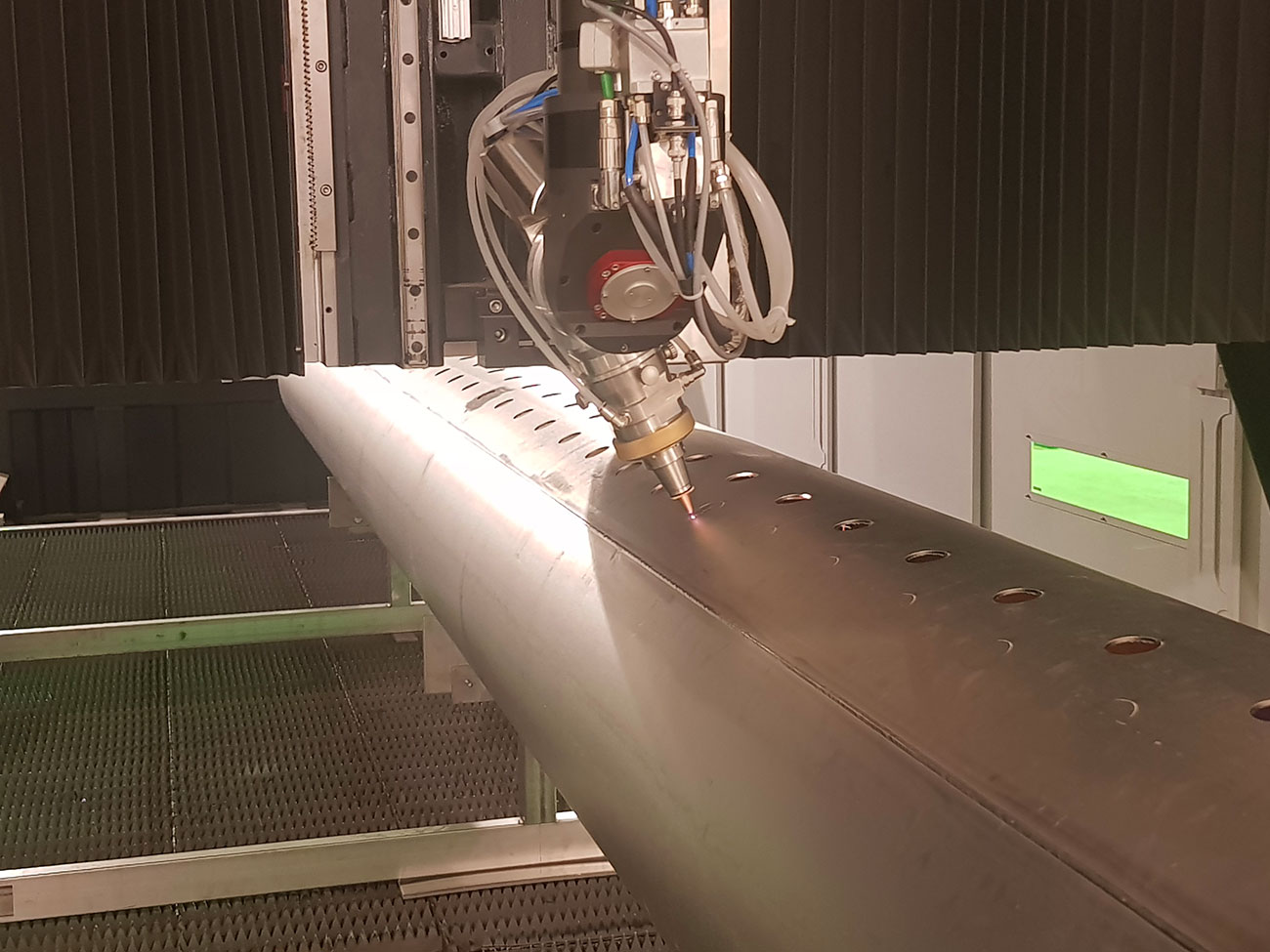

¿En que sectores se usa Linear Cube? En todos aquellos donde se trabajan metales y objetos grandes, muy grandes: por ejemplo tubos de hasta 8 metros de largo y 2 metros de diámetro. Todo un reto.

Gracias a esta máquina, muchas empresas clientes han podido realizar trabajos muy particulares: biseles para el proceso de soldadura, incluso en chapas de inox, agujeros en superficies tubulares y en el interior de fondos bombeados, perfiles en el espacio con geometrías complejas y siempre diferentes.

Una ventaja concreta para los clientes

Son operaciones muy complejas, además sobre elementos de grandes dimensiones, de gran espesor y en materiales muy particulares. Y todo esto se realiza en poco tiempo: una ventaja notable para nuestros clientes.

Crecer y evolucionar junto a ellos es uno de nuestros objetivos, y con Linear Cube lo hemos logrado.

Preguntas frecuentes

¿Qué es Linear Cube?

Un sistema de corte láser tridimensional de alta precisión, pensado para trabajar también piezas y materiales de grandes dimensiones.

¿Qué espesores y formatos alcanza Linear Cube?

Cortes 2D hasta 20 mm en formatos de hasta 2.500 x 8.100 mm, y cortes 3D hasta 15 mm en formatos de hasta 2.000 x 7.100 x 980 mm.

¿Cómo se mueve el cabezal de Linear Cube?

Sobre un brazo de trabajo presurizado movido en 5 ejes con motores lineales, para alcanzar rápido incluso los ángulos menos accesibles.

¿Por qué son importantes los motores lineales en el corte 3D?

Porque dan velocidad y aceleraciones altas manteniendo la precisión: en una pieza tridimensional cada desviación se suma a lo largo del perfil.
