Da tomada até a chapa: o que acontece de verdade dentro de uma fonte de laser de fibra

Uma sigla que já explica metade do mecanismo

LASER significa Light Amplification by Stimulated Emission of Radiation, amplificação da luz por emissão estimulada de radiação. A parte interessante é "emissão estimulada".

Em uma lâmpada, os átomos emitem fótons quando calha, cada um por conta própria: direções aleatórias, fases aleatórias, comprimentos de onda espalhados por um espectro amplo. O resultado é uma luz que se dispersa em todas as direções e que não se consegue concentrar além de certo limite.

Na emissão estimulada acontece o contrário. Um fóton que passa perto de um átomo já excitado o induz a liberar um segundo fóton idêntico ao primeiro: mesmo comprimento de onda, mesma direção, mesma fase. De um saem dois, depois quatro, depois uma avalanche. Essa coerência é a verdadeira razão pela qual um feixe laser pode ser focalizado em um ponto de poucas dezenas de mícrons. Um refletor industrial de 10 kW, em comparação, não chega nem a queimar uma folha de papel.

Todo o resto, a fonte, a fibra, o cabeçote de corte, é engenharia construída em torno desse princípio.

Fase 1: os diodos de bombeamento, onde a eletricidade vira luz

A cadeia começa pelos diodos de bombeamento, lasers semicondutores que convertem diretamente a corrente elétrica em fótons, normalmente em torno de 915 ou 976 nm.

É aqui que se decide boa parte do rendimento global da máquina. Segundo os dados dos fabricantes de fontes, as fontes de laser de fibra de itérbio alcançam uma wall-plug efficiency, a relação entre a potência óptica de saída e a potência elétrica absorvida, da ordem de 30 a 45%. As séries mais recentes passam de 50%. Uma fonte de CO₂ de mesma potência, em comparação, costuma ficar em torno de 10%.

É uma diferença que não diz respeito só à conta de luz. Menos energia dissipada em calor significa unidades de refrigeração menores, menos inércia térmica, menos componentes que podem derivar com o tempo.

Os diodos não são eternos, mas sua vida útil se mede em dezenas de milhares de horas. São, na prática, o "consumível lento" da fonte.

Fase 2: o meio ativo, ou por que a luz não escapa da fibra

A luz dos diodos é injetada em uma fibra óptica especial. Não é a fibra das telecomunicações: é uma fibra dopada com itérbio (Yb³⁺), um elemento das terras raras que absorve os fótons de bombeamento e os reemite em um comprimento de onda ligeiramente maior, normalmente 1060 a 1080 nm.

A estrutura da fibra é concêntrica:

• o núcleo de sílica dopada, onde ocorre a amplificação, com diâmetro que vai de poucos mícrons a algumas dezenas nas fibras de alta potência
• o revestimento (cladding) que o envolve
• as camadas de proteção externas

O ponto decisivo é que o núcleo tem um índice de refração maior que o revestimento. Quando a luz que viaja pelo núcleo encontra a interface com um ângulo menor que um valor crítico, ela não a atravessa: é refletida por inteiro. É o fenômeno da reflexão total interna, o mesmo que torna impossível enxergar para fora de uma piscina quando se olha a superfície de baixo, em ângulo rasante.

O resultado é que o feixe fica preso no núcleo ao longo de toda a fibra, dezenas de metros enrolados em poucos decímetros cúbicos, ricocheteando no que se pode imaginar como um túnel de espelhos. E é justamente esse enorme comprimento de interação, distribuído em uma seção minúscula, que torna as fibras ativas tão eficientes. A amplificação acontece ao longo de todo o percurso, sem os alinhamentos críticos entre espelhos típicos das fontes de cavidade aberta.

Nas fontes industriais usam-se fibras de duplo revestimento: a luz de bombeamento viaja pelo revestimento interno, de seção bem maior e que por isso aceita luz de qualidade óptica baixa, enquanto o sinal amplificado, o bom, permanece confinado no núcleo. Funciona como um funil: energia bruta entra, energia coerente sai.

Fase 3: a cavidade, sem espelhos

Um laser precisa de uma cavidade ressonante que faça a luz ir e voltar pelo meio ativo. Nas fontes de fibra essa função não fica a cargo de espelhos mecânicos, mas de redes de Bragg gravadas diretamente na fibra (FBG): micromodulações periódicas do índice de refração que refletem seletivamente um único comprimento de onda e deixam passar todo o resto.

A vantagem prática é considerável: nenhum elemento óptico para alinhar, nada para regular na máquina, nenhuma deriva por vibrações ou dilatações térmicas. A cavidade está literalmente dentro do vidro. É por isso que uma fonte de laser de fibra se comporta como um componente selado e não como um instrumento óptico que exige manutenção.

Para as potências mais altas há dois caminhos, muitas vezes combinados: unir em um único feixe a saída de vários módulos de fibra por meio de um combinador, ou adotar uma arquitetura MOPA (Master Oscillator Power Amplifier), na qual um oscilador de baixa potência define as características do feixe e um ou mais estágios amplificadores de fibra elevam a potência sem degradar a qualidade.

Fase 4: do transporte à focalização

A luz gerada chega ao cabeçote de corte por uma fibra de processo, com diâmetro de núcleo geralmente entre 50 e 200 µm. É um dos parâmetros mais subestimados na escolha de uma máquina: influencia diretamente o tamanho mínimo do spot e, portanto, o equilíbrio entre corte fino nas espessuras baixas e capacidade nas altas.

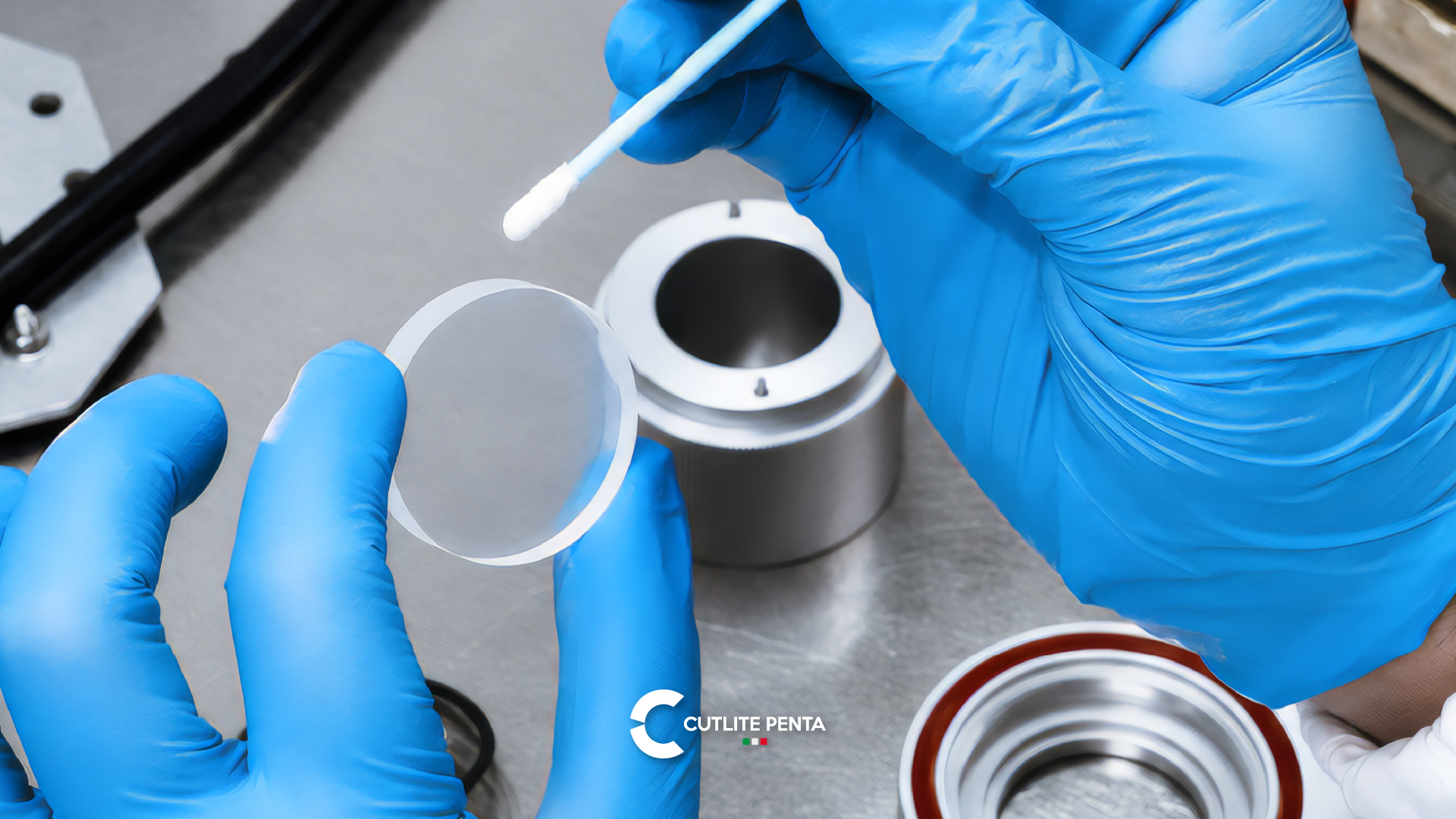

Na saída da fibra o feixe é divergente. Antes de poder usá-lo é preciso endireitá-lo, e essa é a tarefa da lente de colimação, que deixa os raios paralelos entre si. Só então a lente de focalização pode concentrá-los em um único ponto sobre a chapa.

Duas grandezas descrevem a qualidade do feixe ao longo dessa cadeia óptica:

• M² (fator de qualidade do feixe), que mede o quanto o feixe se afasta do caso gaussiano ideal
• BPP (Beam Parameter Product, em mm·mrad), que liga o tamanho do spot à sua divergência

Quanto menor o BPP, mais estreito o spot obtido com as mesmas ópticas e, portanto, maior a densidade de potência. É aqui que se chega ao número que realmente conta. Poucos kW concentrados em um círculo de 100 µm de diâmetro produzem densidades de potência da ordem de dezenas de milhões de watts por centímetro quadrado. Nenhum metal resiste a esse fluxo térmico: ele funde e em parte se vaporiza quase instantaneamente.

Por que o feixe é invisível (e por que isso importa para a segurança)

A 1070 nm o laser de fibra emite no infravermelho próximo, além do limite superior da sensibilidade do olho humano, que para por volta dos 700 nm. O feixe, literalmente, não se vê.

A luz ofuscante que se observa durante o corte não é o laser: são plasma e metal fundido incandescente, o subproduto luminoso do processo. Parece curiosidade e é, na verdade, uma questão de segurança do trabalho.

Os 1070 nm caem justamente na chamada região de risco retiniano (400 a 1400 nm): córnea e cristalino são transparentes nesse comprimento de onda e o focalizam sobre a retina, concentrando ainda mais a energia. Um feixe refletido por uma superfície polida não dá nenhum sinal visual e não aciona o reflexo de piscar, que só responde à luz visível. E nessas potências não é preciso o feixe direto: em uma fonte de classe 4, a mais alta da classificação IEC EN 60825-1 e a de todas as fontes de corte industriais, até uma reflexão difusa pode ser perigosa.

Por isso as máquinas são projetadas para que o operador nunca encontre o feixe: cabine de proteção com vidros certificados para o comprimento de onda, intertravamentos nas portas, parada da fonte na abertura. É assim que um sistema construído em torno de uma fonte de classe 4 pode trabalhar na oficina como máquina de classe 1, segura no uso normal e sem proteções adicionais.

Onde a blindagem total não existe, em manutenção, em ajustes, em testes, são necessários equipamentos de proteção individual: óculos certificados para aquele comprimento de onda específico (marcação EN 207 na Europa) e com densidade óptica adequada à potência. Óculos genéricos não protegem: atenuam o visível, não o infravermelho que não se vê.

Do feixe ao corte: o último centímetro

Um detalhe explica boa parte do sucesso industrial dessa tecnologia: a 1 µm os metais absorvem a energia muito melhor do que a 10,6 µm, o comprimento de onda do CO₂. A diferença é especialmente marcada em cobre, latão e alumínio, materiais historicamente problemáticos e hoje trabalhados de forma rotineira.

O feixe focalizado funde o material em um volume mínimo; o gás de assistência fornecido de forma coaxial faz o resto: nitrogênio sob pressão para expulsar o material fundido e obter bordas sem óxido, oxigênio para aproveitar a reação exotérmica nas espessuras maiores em aço carbono. A largura da ranhura de corte permanece na ordem de décimos de milímetro. A zona afetada pelo calor é reduzida, porque a energia é depositada de forma extremamente localizada e por um tempo curtíssimo.

Por que vale a pena saber

Conhecer a cadeia, dos diodos de bombeamento à fibra ativa, da cavidade à colimação, até a focalização e a interação com o material, muda o modo de avaliar um sistema. Duas máquinas "de 6 kW" podem se comportar de maneira muito diferente conforme o BPP, o diâmetro da fibra de processo, a gestão térmica das ópticas e a lógica com que o controle modula a potência na perfuração inicial e nos raios fechados.

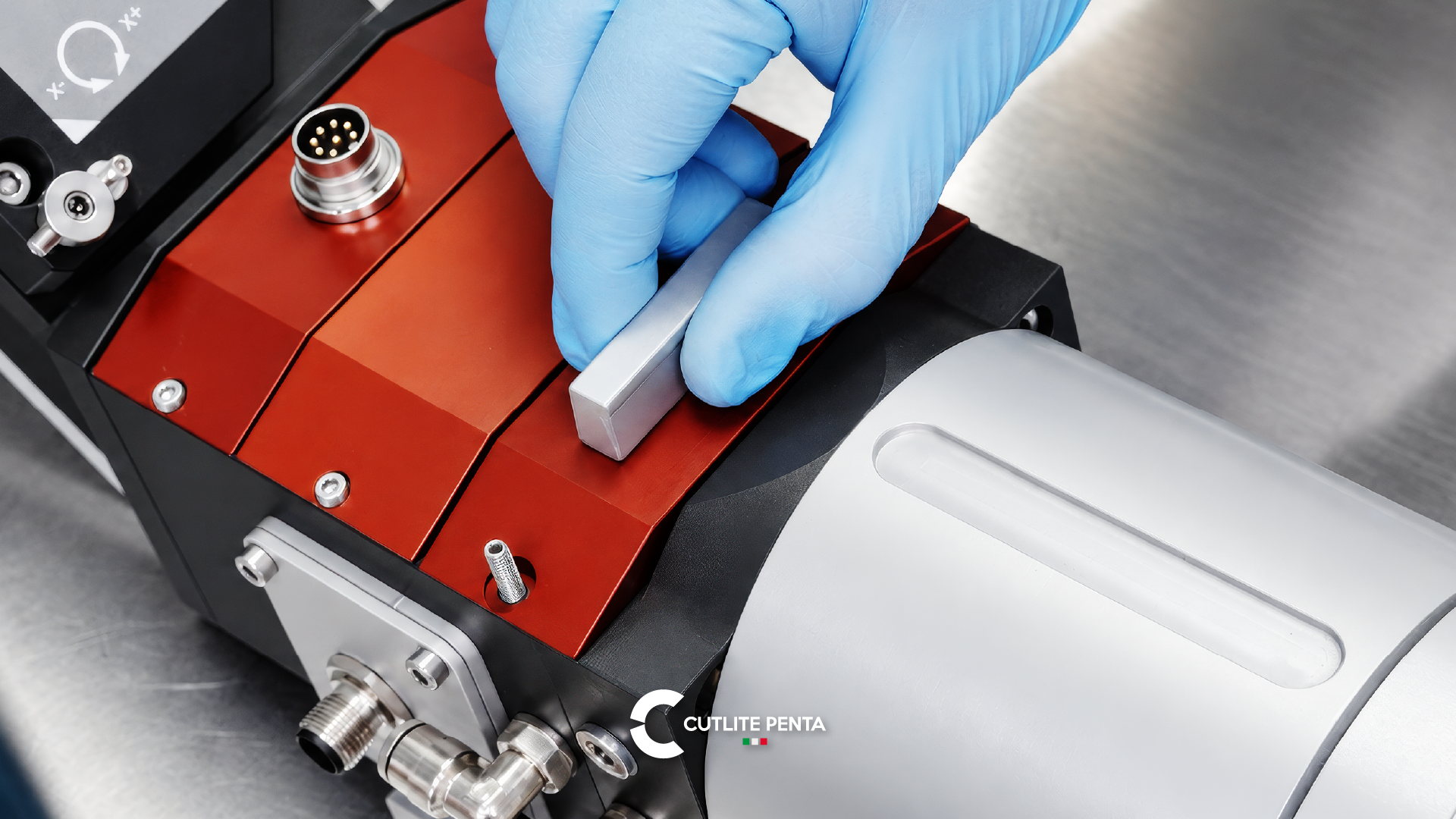

Na Cutlite Penta projetamos e fabricamos sistemas de corte a laser desde 1992, integrando as fontes dos melhores fabricantes do mundo com um cabeçote de corte próprio, o EVO 4, e um controle de processo desenvolvido internamente.
