De la toma de corriente a la chapa: qué ocurre de verdad dentro de una fuente láser de fibra

Un acrónimo que ya explica medio mecanismo

LASER significa Light Amplification by Stimulated Emission of Radiation, amplificación de la luz por emisión estimulada de radiación. La parte interesante es "emisión estimulada".

En una bombilla los átomos emiten fotones cuando toca, cada uno por su cuenta: direcciones aleatorias, fases aleatorias, longitudes de onda repartidas en un espectro amplio. El resultado es luz que se dispersa en todas las direcciones y que no se puede concentrar más allá de cierto límite.

En la emisión estimulada ocurre lo contrario. Un fotón que pasa junto a un átomo ya excitado lo induce a liberar un segundo fotón idéntico al primero: misma longitud de onda, misma dirección, misma fase. De uno salen dos, luego cuatro, luego una avalancha. Esa coherencia es la verdadera razón por la que un haz láser puede enfocarse en un punto de unas pocas decenas de micras. Un proyector industrial de 10 kW, en cambio, no llega ni a quemar una hoja de papel.

Todo lo demás, la fuente, la fibra, el cabezal de corte, es ingeniería construida alrededor de este principio.

Fase 1: los diodos de bombeo, donde la electricidad se vuelve luz

La cadena empieza con los diodos de bombeo, láseres de semiconductor que convierten directamente la corriente eléctrica en fotones, normalmente en torno a 915 o 976 nm.

Aquí se juega buena parte del rendimiento global de la máquina. Según los datos de los fabricantes de fuentes, las fuentes láser de fibra de iterbio alcanzan una wall-plug efficiency, la relación entre la potencia óptica de salida y la potencia eléctrica absorbida, del orden del 30 al 45%. Las series más recientes superan el 50%. Una fuente de CO₂ de la misma potencia, en comparación, suele quedarse en torno al 10%.

Es una diferencia que no afecta solo a la factura. Menos energía disipada en calor significa equipos de refrigeración más pequeños, menos inercia térmica, menos componentes que puedan derivar con el tiempo.

Los diodos no son eternos, pero su vida útil se mide en decenas de miles de horas. Son, de hecho, el "consumible lento" de la fuente.

Fase 2: el medio activo, o por qué la luz no se escapa de la fibra

La luz de los diodos se inyecta en una fibra óptica especial. No es la fibra de las telecomunicaciones: es una fibra dopada con iterbio (Yb³⁺), un elemento de las tierras raras que absorbe los fotones de bombeo y los reemite a una longitud de onda algo mayor, normalmente 1060 a 1080 nm.

La estructura de la fibra es concéntrica:

• el núcleo de sílice dopada, donde se produce la amplificación, con un diámetro que va de unas pocas micras a algunas decenas en las fibras de alta potencia
• el revestimiento (cladding) que lo envuelve
• los recubrimientos de protección exteriores

La clave está en que el núcleo tiene un índice de refracción más alto que el revestimiento. Cuando la luz que viaja por el núcleo llega a la interfaz con un ángulo inferior a un valor crítico, no la atraviesa: se refleja por completo. Es el fenómeno de la reflexión total interna, el mismo que hace imposible ver el exterior desde dentro de una piscina cuando se mira la superficie desde abajo en ángulo rasante.

El resultado es que el haz queda atrapado en el núcleo a lo largo de toda la fibra, decenas de metros enrollados en pocos decímetros cúbicos, rebotando en lo que puede imaginarse como un túnel de espejos. Y es precisamente esa enorme longitud de interacción, repartida en una sección minúscula, lo que hace tan eficientes a las fibras activas. La amplificación se produce a lo largo de todo el recorrido, sin los alineamientos críticos entre espejos propios de las fuentes de cavidad abierta.

En las fuentes industriales se usan fibras de doble revestimiento: la luz de bombeo viaja por el revestimiento interior, de sección mucho mayor y que por tanto admite luz de calidad óptica pobre, mientras la señal amplificada, la buena, permanece confinada en el núcleo. Funciona como un embudo: energía en bruto dentro, energía coherente fuera.

Fase 3: la cavidad, sin espejos

Un láser necesita una cavidad resonante que haga rebotar la luz de un lado a otro del medio activo. En las fuentes de fibra esta función no la cumplen espejos mecánicos, sino redes de Bragg grabadas directamente en la fibra (FBG): micromodulaciones periódicas del índice de refracción que reflejan selectivamente una única longitud de onda y dejan pasar todo lo demás.

La ventaja práctica es notable: ningún elemento óptico que alinear, nada que ajustar en la máquina, ninguna deriva por vibraciones o dilataciones térmicas. La cavidad está literalmente dentro del vidrio. Por eso una fuente láser de fibra se comporta como un componente sellado y no como un instrumento óptico que hay que mantener.

Para las potencias más altas hay dos caminos, a menudo combinados: unir en un solo haz la salida de varios módulos de fibra mediante un combinador, o adoptar una arquitectura MOPA (Master Oscillator Power Amplifier), en la que un oscilador de baja potencia define las características del haz y una o varias etapas amplificadoras de fibra elevan la potencia sin degradar su calidad.

Fase 4: del transporte al enfoque

La luz generada llega al cabezal de corte a través de una fibra de proceso, con un diámetro de núcleo habitualmente entre 50 y 200 µm. Es uno de los parámetros más subestimados al elegir una máquina: influye directamente en el tamaño mínimo del spot y, por tanto, en el equilibrio entre corte fino en espesores bajos y capacidad en los altos.

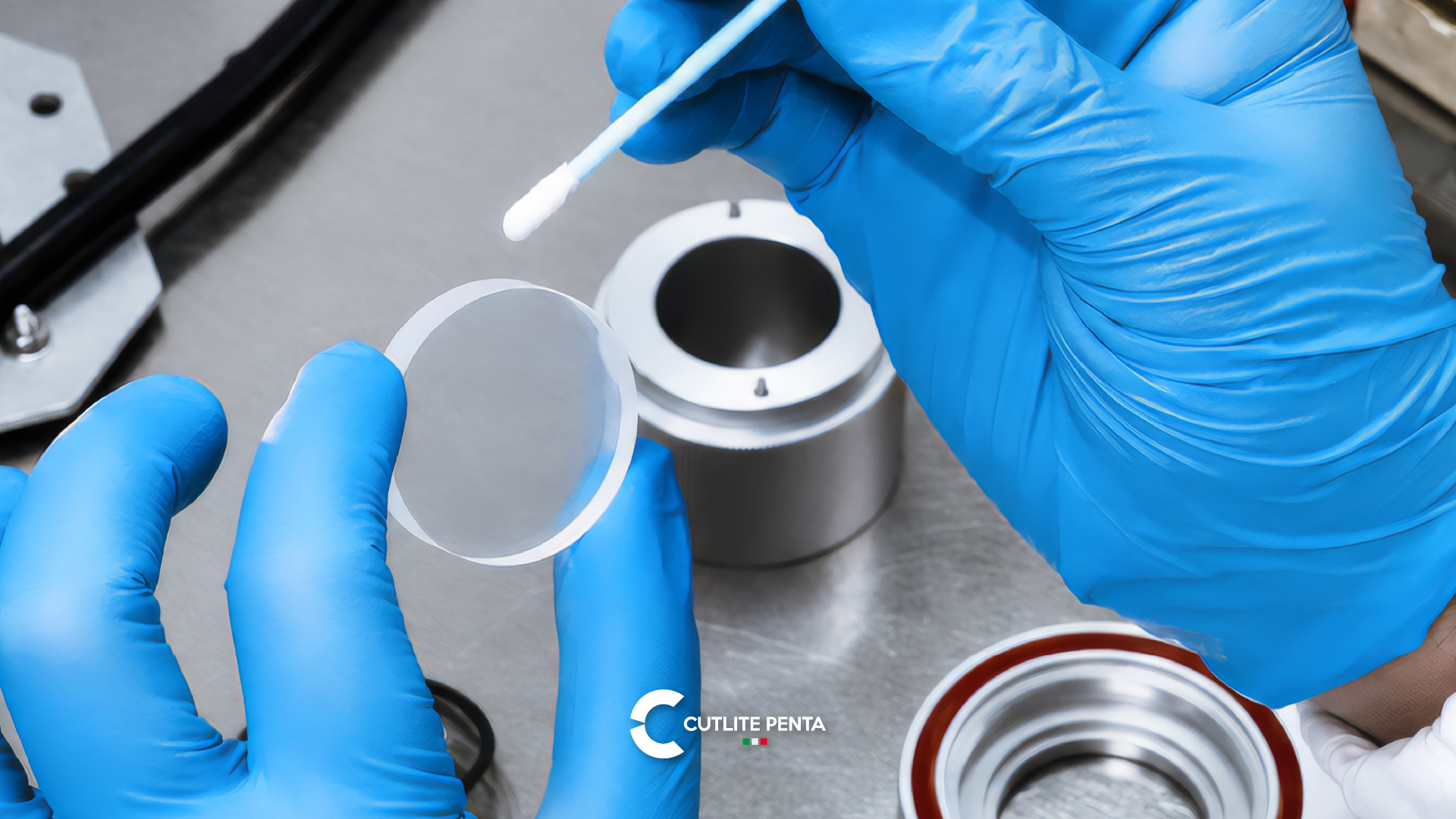

A la salida de la fibra el haz es divergente. Antes de poder usarlo hay que enderezarlo, y de eso se encarga la lente de colimación, que vuelve los rayos paralelos entre sí. Solo entonces la lente de enfoque puede concentrarlos en un único punto sobre la chapa.

Dos magnitudes describen la calidad del haz a lo largo de esta cadena óptica:

• M² (factor de calidad del haz), que mide cuánto se aparta el haz del caso gaussiano ideal
• BPP (Beam Parameter Product, en mm·mrad), que relaciona el tamaño del spot con su divergencia

Cuanto menor es el BPP, más estrecho es el spot que se obtiene con las mismas ópticas y, por tanto, mayor es la densidad de potencia. Aquí se llega al número que de verdad cuenta. Unos pocos kW concentrados en un círculo de 100 µm de diámetro producen densidades de potencia del orden de decenas de millones de vatios por centímetro cuadrado. Ningún metal resiste ese flujo térmico: funde y en parte se vaporiza casi al instante.

Por qué el haz es invisible (y por qué esto importa para la seguridad)

A 1070 nm el láser de fibra emite en el infrarrojo cercano, más allá del límite superior de la sensibilidad del ojo humano, que se detiene en torno a los 700 nm. El haz, literalmente, no se ve.

La luz cegadora que se observa durante el corte no es el láser: es plasma y metal fundido incandescente, el subproducto luminoso del proceso. Parece una curiosidad y en realidad es una cuestión de seguridad en el trabajo.

Los 1070 nm caen de hecho en la llamada región de riesgo retiniano (400 a 1400 nm): la córnea y el cristalino son transparentes a esa longitud de onda y la enfocan sobre la retina, concentrando aún más la energía. Un haz reflejado por una superficie brillante no da ninguna señal visual y no activa el reflejo de parpadeo, que solo responde a la luz visible. Y a estas potencias no hace falta el haz directo: en una fuente de clase 4, la más alta de la clasificación IEC EN 60825-1 y la de todas las fuentes de corte industriales, incluso una reflexión difusa puede ser peligrosa.

Por eso las máquinas se diseñan para que el operario nunca se encuentre con el haz: cabina de protección con vidrios certificados para la longitud de onda, enclavamientos en las puertas, parada de la fuente al abrir. Así es como un sistema construido en torno a una fuente de clase 4 puede trabajar en el taller como máquina de clase 1, segura en uso normal y sin protecciones adicionales.

Donde no hay apantallamiento total, en mantenimiento, en puesta a punto, en pruebas, hacen falta equipos de protección individual: gafas certificadas para esa longitud de onda concreta (marcado EN 207 en Europa) y con una densidad óptica adecuada a la potencia. Las gafas genéricas no protegen: atenúan el visible, no el infrarrojo que no se ve.

Del haz al corte: el último centímetro

Un detalle explica buena parte del éxito industrial de esta tecnología: a 1 µm los metales absorben la energía mucho mejor que a 10,6 µm, la longitud de onda del CO₂. La diferencia es especialmente marcada en cobre, latón y aluminio, materiales históricamente problemáticos y hoy trabajables de forma rutinaria.

El haz enfocado funde el material en un volumen mínimo; el gas de asistencia suministrado de forma coaxial hace el resto: nitrógeno a presión para expulsar el fundido y obtener bordes sin óxido, oxígeno para aprovechar la reacción exotérmica en los espesores mayores de acero al carbono. El ancho de la sangría de corte se mantiene en el orden de las décimas de milímetro. La zona afectada por el calor es reducida, porque la energía se deposita de forma extremadamente localizada y durante un tiempo brevísimo.

Por qué merece la pena saberlo

Conocer la cadena, desde los diodos de bombeo hasta la fibra activa, de la cavidad a la colimación, hasta el enfoque y la interacción con el material, cambia la forma de valorar una instalación. Dos máquinas "de 6 kW" pueden comportarse de forma muy distinta según el BPP, el diámetro de la fibra de proceso, la gestión térmica de las ópticas y la lógica con la que el control modula la potencia en la perforación inicial y en los radios cerrados.

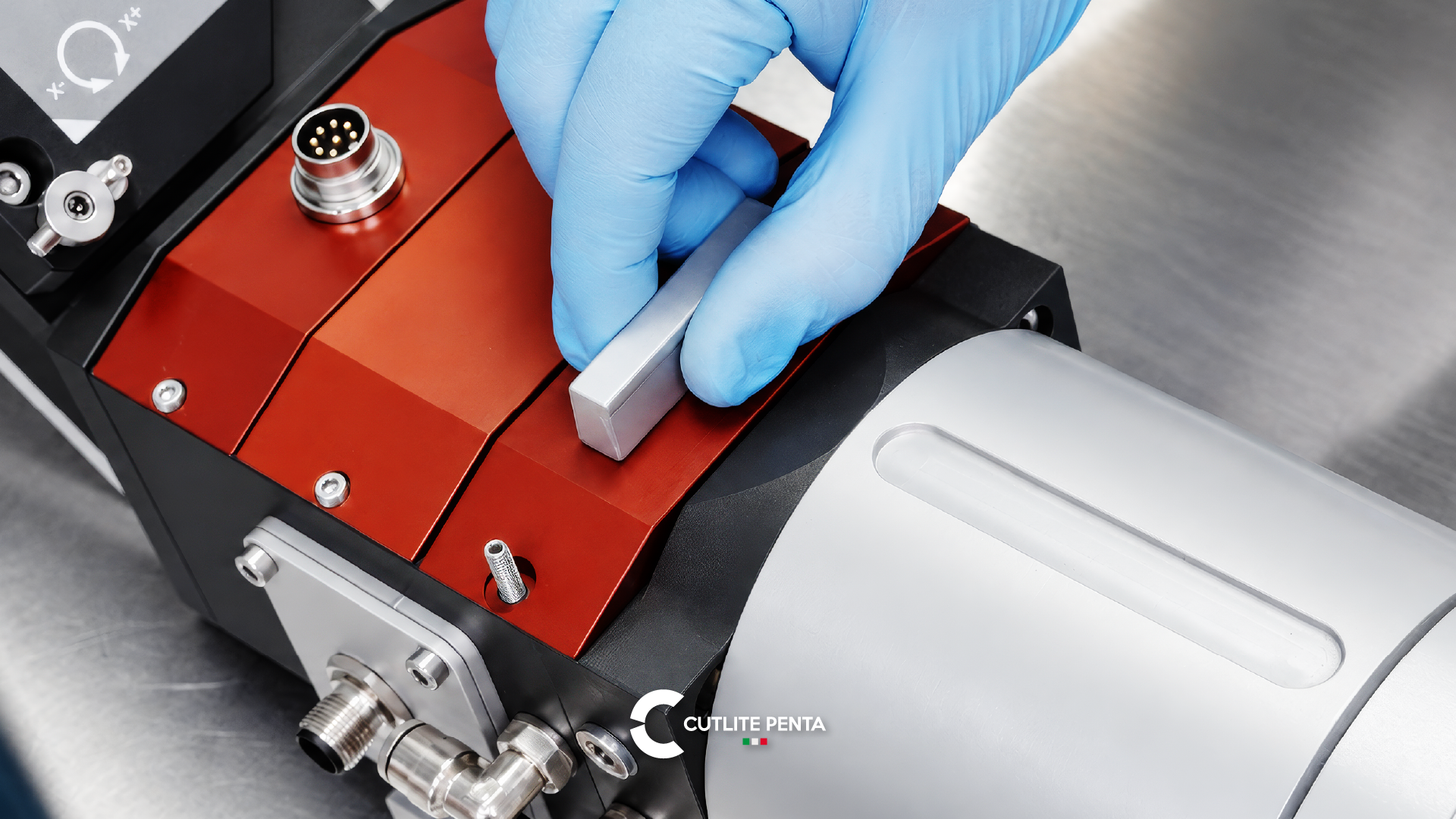

En Cutlite Penta diseñamos y fabricamos sistemas de corte láser desde 1992, integrando las fuentes de los mejores fabricantes del mundo con un cabezal de corte propio, el EVO 4, y un control de proceso desarrollado internamente.
