Dalla presa di corrente alla lamiera: che cosa succede davvero dentro una sorgente laser in fibra

Un acronimo che spiega già metà del meccanismo

LASER sta per Light Amplification by Stimulated Emission of Radiation: amplificazione della luce tramite emissione stimolata di radiazione. La parte interessante è "emissione stimolata".

In una lampadina gli atomi emettono fotoni quando capita, ciascuno per conto proprio: direzioni casuali, fasi casuali, lunghezze d'onda distribuite su un ampio spettro. Il risultato è luce che si disperde in ogni direzione e che non si può concentrare oltre un certo limite.

Nell'emissione stimolata succede il contrario. Un fotone che passa accanto a un atomo già eccitato lo induce a rilasciare un secondo fotone identico al primo: stessa lunghezza d'onda, stessa direzione, stessa fase. Da uno se ne ottengono due, poi quattro, poi una valanga. Questa coerenza è la vera ragione per cui un fascio laser può essere focalizzato su un punto di poche decine di micron. La luce di un faro industriale da 10 kW, per confronto, non brucia nemmeno un foglio di carta.

Tutto il resto, la sorgente, la fibra, la testa di taglio, è ingegneria costruita attorno a questo principio.

Fase 1: i diodi di pompaggio, dove l'elettricità diventa luce

La catena comincia con i diodi di pompaggio, semiconduttori laser che convertono direttamente la corrente elettrica in fotoni, tipicamente attorno ai 915 o 976 nm.

È qui che si gioca gran parte dell'efficienza complessiva della macchina. Secondo i dati dei produttori di sorgenti, le sorgenti laser fibra a itterbio raggiungono una wall-plug efficiency, il rapporto tra potenza ottica in uscita e potenza elettrica assorbita, nell'ordine del 30-45%. Le serie più recenti superano il 50%. Una sorgente CO₂ di pari potenza, per confronto, si ferma tipicamente attorno al 10%.

È una differenza che non riguarda solo la bolletta. Meno energia dispersa in calore significa gruppi frigo più piccoli, meno inerzia termica, meno componenti che possono derivare nel tempo.

I diodi non sono componenti eterni, ma la loro vita utile si misura in decine di migliaia di ore. Sono, di fatto, il "consumabile lento" della sorgente.

Fase 2: il mezzo attivo, ovvero perché la luce non scappa dalla fibra

La luce dei diodi viene iniettata in una fibra ottica speciale. Non è la fibra delle telecomunicazioni: è una fibra drogata con itterbio (Yb³⁺), un elemento delle terre rare che assorbe i fotoni di pompaggio e li ri-emette a una lunghezza d'onda leggermente maggiore, tipicamente 1060-1080 nm.

La struttura della fibra è concentrica:

• il core, il nucleo di silice drogato dove avviene l'amplificazione, con un diametro che va da pochi micron ad alcune decine nelle fibre per alta potenza
• il cladding, il mantello che lo avvolge
• i rivestimenti protettivi esterni

Il punto chiave è che il core ha un indice di rifrazione più alto del cladding. Quando la luce che viaggia nel core incontra l'interfaccia con un angolo inferiore a un valore critico, non la attraversa: viene riflessa integralmente. È il fenomeno della riflessione totale interna, lo stesso che rende impossibile vedere fuori da una piscina guardando la superficie da sotto con un angolo radente.

Il risultato è che il fascio resta intrappolato nel nucleo per tutta la lunghezza della fibra, decine di metri avvolti in pochi decimetri cubi, rimbalzando in quello che si può immaginare come un tunnel di specchi. Ed è proprio questa lunghezza di interazione enorme, distribuita su una sezione minuscola, a rendere le fibre attive così efficienti. L'amplificazione avviene lungo tutto il percorso, senza gli allineamenti critici tra specchi che caratterizzano le sorgenti a cavità aperta.

Nelle sorgenti industriali si usano fibre double-clad: la luce di pompaggio viaggia nel cladding interno, che ha una sezione molto più grande e quindi accetta luce di qualità ottica scadente, mentre il segnale amplificato, quello di qualità, resta confinato nel core. È un imbuto: energia grezza dentro, energia coerente fuori.

Fase 3: la cavità, senza specchi

Un laser ha bisogno di una cavità risonante che faccia rimbalzare la luce avanti e indietro nel mezzo attivo. Nelle sorgenti in fibra questa funzione non è affidata a specchi meccanici, ma a reticoli di Bragg incisi direttamente nella fibra (FBG): micro-modulazioni periodiche dell'indice di rifrazione che riflettono selettivamente una sola lunghezza d'onda e lasciano passare tutto il resto.

Il vantaggio pratico è consistente: nessun elemento ottico da allineare, niente da regolare a bordo macchina, nessuna deriva dovuta a vibrazioni o dilatazioni termiche. La cavità è letteralmente dentro il vetro. È il motivo per cui una sorgente laser fibra si comporta come un componente sigillato e non come uno strumento ottico da manutenere.

Per le potenze più elevate le strade sono due, spesso combinate: unire in un unico fascio l'uscita di più moduli in fibra tramite un combinatore, oppure adottare un'architettura MOPA (Master Oscillator Power Amplifier), in cui un oscillatore di bassa potenza definisce le caratteristiche del fascio e uno o più stadi amplificatori in fibra ne alzano la potenza senza degradarne la qualità.

Fase 4: dal trasporto alla focalizzazione

La luce generata viene consegnata alla testa di taglio attraverso una fibra di processo, con un diametro del nucleo comunemente tra 50 e 200 µm. È uno dei parametri più sottovalutati nella scelta di una macchina: influenza direttamente la dimensione minima dello spot e quindi il bilanciamento tra taglio fine sui sottili e capacità sugli spessori.

All'uscita della fibra il fascio è divergente. Prima di poterlo usare bisogna raddrizzarlo, ed è il compito della lente di collimazione, che rende i raggi paralleli tra loro. Solo a quel punto la lente di focalizzazione può concentrarli in un unico punto sulla lamiera.

Due grandezze descrivono la qualità del fascio lungo questa catena ottica:

• M² (fattore di qualità del fascio), che misura quanto il fascio si discosta dal caso ideale gaussiano
• BPP (Beam Parameter Product, in mm·mrad), che lega la dimensione dello spot alla sua divergenza

Più basso è il BPP, più stretto è lo spot ottenibile a parità di ottiche, e quindi più alta è la densità di potenza. È qui che si arriva al numero che conta davvero. Un fascio da pochi kW concentrato su un cerchio di 100 µm di diametro produce densità di potenza dell'ordine delle decine di milioni di watt per centimetro quadrato. Nessun materiale metallico resiste a quel flusso termico: il metallo fonde e in parte vaporizza quasi istantaneamente.

Perché il fascio è invisibile (e perché questo conta per la sicurezza)

A 1070 nm il laser in fibra emette nel vicino infrarosso, oltre il limite superiore della sensibilità dell'occhio umano, che si ferma attorno ai 700 nm. Il fascio, letteralmente, non si vede.

La luce accecante che si osserva durante il taglio non è il laser: è plasma e metallo fuso incandescente, il sottoprodotto luminoso del processo. È una distinzione che sembra una curiosità e invece è una questione di sicurezza operativa.

I 1070 nm cadono infatti nella cosiddetta regione di rischio retinico (400-1400 nm): cornea e cristallino sono trasparenti a quella lunghezza d'onda e la focalizzano sulla retina, concentrando ulteriormente l'energia. Un fascio riflesso da una superficie lucida non dà alcun segnale visivo e non attiva il riflesso di ammiccamento, che scatta solo con la luce visibile. E a queste potenze non serve il fascio diretto: per una sorgente di classe 4, la più alta della classificazione IEC EN 60825-1 e quella di tutte le sorgenti da taglio industriali, anche una riflessione diffusa può essere pericolosa.

Per questo le macchine si progettano perché l'operatore il fascio non lo incontri mai: cabina di protezione con vetri certificati per la lunghezza d'onda, interblocchi sulle porte, arresto della sorgente all'apertura. È così che un sistema costruito attorno a una sorgente di classe 4 può lavorare in officina come macchina di classe 1, sicura nell'uso normale senza protezioni aggiuntive.

Dove la schermatura totale non c'è, in manutenzione, in messa a punto, nelle prove, servono i dispositivi di protezione individuale: occhiali certificati per la specifica lunghezza d'onda (in Europa, marcatura EN 207) e con un grado di densità ottica adeguato alla potenza. Occhiali generici non proteggono: attenuano il visibile, non l'infrarosso che non si vede.

Dal fascio al taglio: l'ultimo centimetro

Un dettaglio che spiega buona parte del successo industriale di questa tecnologia: a 1 µm i metalli assorbono l'energia molto meglio che a 10,6 µm, la lunghezza d'onda del CO₂. La differenza è particolarmente marcata su rame, ottone e alluminio, materiali storicamente problematici e oggi lavorabili in modo routinario.

Il fascio focalizzato fonde il materiale in un volume minimo; il gas di assistenza erogato coassialmente fa il resto: azoto in pressione per espellere il fuso e ottenere bordi senza ossido, ossigeno per sfruttare la reazione esotermica sugli spessori maggiori in acciaio al carbonio. La larghezza del solco di taglio (kerf) resta nell'ordine dei decimi di millimetro. La zona termicamente alterata è ridotta, perché l'energia viene depositata in modo estremamente localizzato e per un tempo brevissimo.

Perché vale la pena saperlo

Conoscere la catena, dai diodi di pompaggio alla fibra attiva, dalla cavità alla collimazione, fino alla focalizzazione e all'interazione con il materiale, cambia il modo in cui si valuta un impianto. Due macchine "da 6 kW" possono comportarsi in modo molto diverso a seconda del BPP, del diametro della fibra di processo, della gestione termica delle ottiche e della logica con cui il controllo modula la potenza nelle fasi di sfondamento e nei raggi stretti.

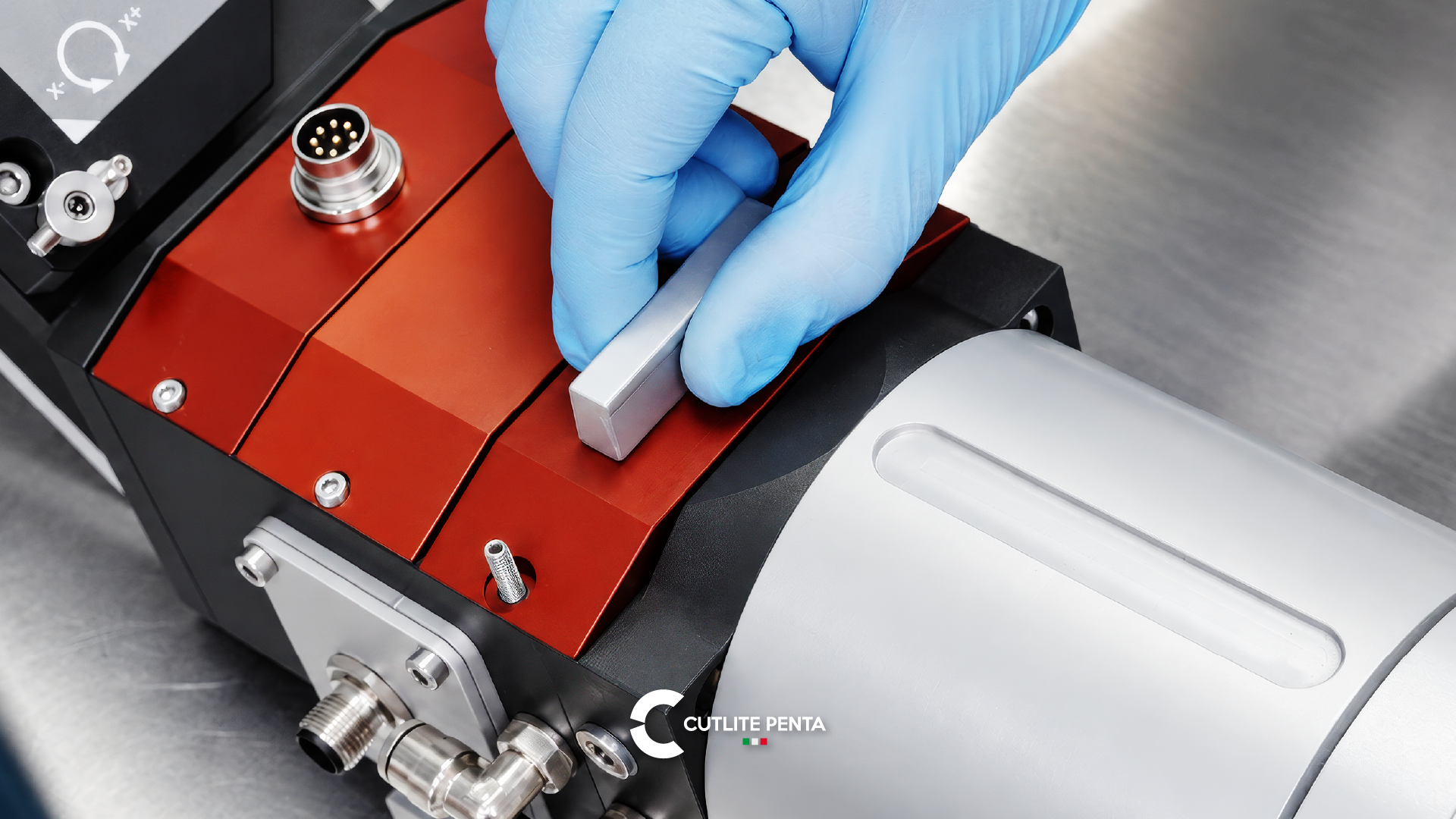

In Cutlite Penta progettiamo e costruiamo sistemi di taglio laser dal 1992, integrando le sorgenti dei migliori produttori mondiali con una testa di taglio proprietaria, la EVO 4, e un controllo di processo sviluppato in casa.
