De la prise de courant à la tôle : ce qui se passe vraiment dans une source laser fibre

Un acronyme qui explique déjà la moitié du mécanisme

LASER signifie Light Amplification by Stimulated Emission of Radiation, amplification de la lumière par émission stimulée de rayonnement. La partie intéressante est "émission stimulée".

Dans une ampoule, les atomes émettent des photons au hasard, chacun pour soi : directions aléatoires, phases aléatoires, longueurs d'onde réparties sur un large spectre. Il en résulte une lumière qui se disperse dans toutes les directions et qu'on ne peut pas concentrer au-delà d'une certaine limite.

Avec l'émission stimulée, c'est l'inverse. Un photon qui passe près d'un atome déjà excité l'amène à libérer un second photon identique au premier : même longueur d'onde, même direction, même phase. D'un photon on en obtient deux, puis quatre, puis une avalanche. Cette cohérence est la véritable raison pour laquelle un faisceau laser peut être focalisé sur un point de quelques dizaines de microns. Un projecteur industriel de 10 kW, à titre de comparaison, ne brûle même pas une feuille de papier.

Tout le reste, la source, la fibre, la tête de coupe, n'est que de l'ingénierie construite autour de ce principe.

Étape 1 : les diodes de pompage, là où l'électricité devient lumière

La chaîne commence par les diodes de pompage, des lasers à semi-conducteurs qui convertissent directement le courant électrique en photons, typiquement autour de 915 ou 976 nm.

C'est là que se joue une grande part du rendement global de la machine. D'après les données des fabricants de sources, les sources laser fibre à ytterbium atteignent un rendement à la prise (wall-plug efficiency), le rapport entre la puissance optique en sortie et la puissance électrique absorbée, de l'ordre de 30 à 45%. Les séries les plus récentes dépassent 50%. Une source CO₂ de puissance équivalente s'arrête généralement autour de 10%.

Cette différence ne concerne pas seulement la facture d'électricité. Moins d'énergie dissipée en chaleur signifie des groupes froids plus petits, moins d'inertie thermique, moins de composants susceptibles de dériver avec le temps.

Les diodes ne sont pas éternelles, mais leur durée de vie se mesure en dizaines de milliers d'heures. Elles sont, de fait, le "consommable lent" de la source.

Étape 2 : le milieu actif, ou pourquoi la lumière ne sort pas de la fibre

La lumière des diodes est injectée dans une fibre optique particulière. Ce n'est pas la fibre des télécommunications : c'est une fibre dopée à l'ytterbium (Yb³⁺), une terre rare qui absorbe les photons de pompage et les réémet à une longueur d'onde légèrement supérieure, typiquement 1060 à 1080 nm.

La fibre a une structure concentrique :

• le coeur, la partie centrale en silice dopée où se produit l'amplification, d'un diamètre allant de quelques microns à quelques dizaines dans les fibres de forte puissance
• la gaine (cladding) qui l'entoure
• les revêtements de protection extérieurs

Le point clé est que le coeur possède un indice de réfraction plus élevé que la gaine. Lorsque la lumière qui circule dans le coeur rencontre l'interface sous un angle inférieur à une valeur critique, elle ne la traverse pas : elle est intégralement réfléchie. C'est le phénomène de réflexion totale interne, celui-là même qui empêche de voir à l'extérieur d'une piscine quand on regarde la surface par en dessous sous un angle rasant.

Le faisceau reste ainsi piégé dans le coeur sur toute la longueur de la fibre, des dizaines de mètres enroulés dans quelques décimètres cubes, en rebondissant dans ce qu'on peut se représenter comme un tunnel de miroirs. Et c'est précisément cette immense longueur d'interaction, répartie sur une section minuscule, qui rend les fibres actives si efficaces. L'amplification se fait tout au long du parcours, sans les alignements critiques entre miroirs qui caractérisent les sources à cavité ouverte.

Les sources industrielles utilisent des fibres double gaine : la lumière de pompage circule dans la gaine interne, de section bien plus large et qui accepte donc une lumière de qualité optique médiocre, tandis que le signal amplifié, celui qui compte, reste confiné dans le coeur. C'est un entonnoir : énergie brute à l'entrée, énergie cohérente à la sortie.

Étape 3 : la cavité, sans miroirs

Un laser a besoin d'une cavité résonante qui fasse aller et venir la lumière dans le milieu actif. Dans les sources fibre, cette fonction n'est pas assurée par des miroirs mécaniques mais par des réseaux de Bragg inscrits directement dans la fibre (FBG) : des micro-modulations périodiques de l'indice de réfraction qui réfléchissent sélectivement une seule longueur d'onde et laissent passer tout le reste.

L'avantage pratique est considérable : aucun élément optique à aligner, rien à régler sur la machine, aucune dérive due aux vibrations ou aux dilatations thermiques. La cavité est littéralement dans le verre. C'est la raison pour laquelle une source laser fibre se comporte comme un composant scellé et non comme un instrument optique à entretenir.

Pour les puissances les plus élevées, deux voies existent, souvent combinées : réunir en un seul faisceau la sortie de plusieurs modules fibre au moyen d'un combineur, ou adopter une architecture MOPA (Master Oscillator Power Amplifier), dans laquelle un oscillateur de faible puissance définit les caractéristiques du faisceau et un ou plusieurs étages amplificateurs à fibre en élèvent la puissance sans en dégrader la qualité.

Étape 4 : du transport à la focalisation

La lumière produite est acheminée jusqu'à la tête de coupe par une fibre de process, dont le diamètre de coeur se situe couramment entre 50 et 200 µm. C'est l'un des paramètres les plus sous-estimés au moment de choisir une machine : il conditionne directement la taille minimale du spot, et donc l'équilibre entre découpe fine sur les faibles épaisseurs et capacité sur les fortes.

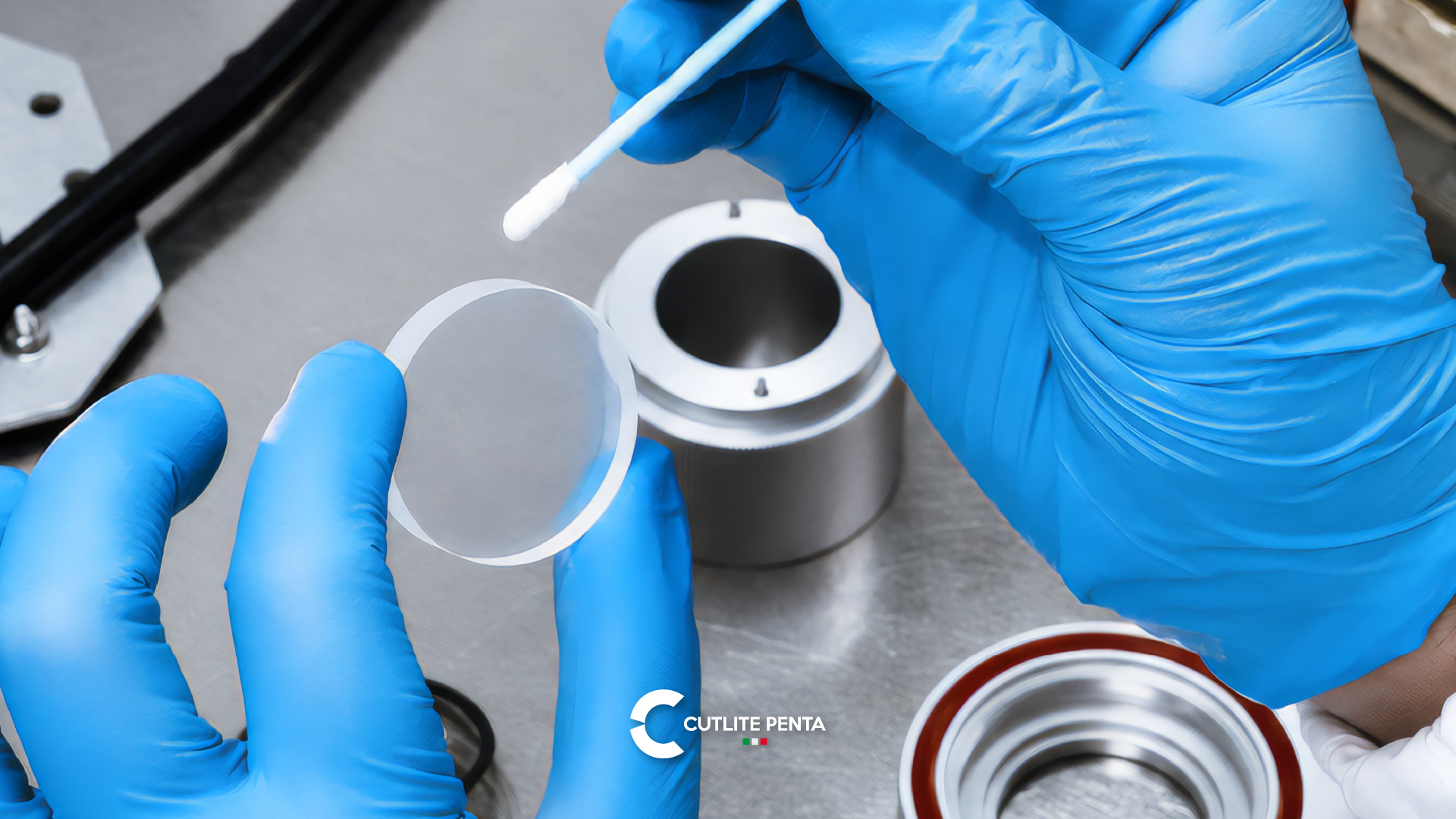

À la sortie de la fibre, le faisceau est divergent. Avant de pouvoir l'utiliser, il faut le redresser, et c'est le rôle de la lentille de collimation, qui rend les rayons parallèles entre eux. Ce n'est qu'ensuite que la lentille de focalisation peut les concentrer en un point unique sur la tôle.

Deux grandeurs décrivent la qualité de faisceau tout au long de cette chaîne optique :

• M² (facteur de qualité du faisceau), qui mesure l'écart du faisceau par rapport au cas gaussien idéal
• BPP (Beam Parameter Product, en mm·mrad), qui relie la taille du spot à sa divergence

Plus le BPP est faible, plus le spot obtenu est étroit à optiques égales, et donc plus la densité de puissance est élevée. On arrive ici au chiffre qui compte vraiment. Quelques kilowatts concentrés sur un cercle de 100 µm de diamètre produisent des densités de puissance de l'ordre de dizaines de millions de watts par centimètre carré. Aucun métal ne résiste à un tel flux thermique : il fond et se vaporise en partie presque instantanément.

Pourquoi le faisceau est invisible (et pourquoi cela compte pour la sécurité)

À 1070 nm, le laser fibre émet dans le proche infrarouge, au-delà de la limite supérieure de la sensibilité de l'oeil humain, qui s'arrête autour de 700 nm. Le faisceau, littéralement, ne se voit pas.

La lumière aveuglante que l'on observe pendant la découpe n'est pas le laser : ce sont le plasma et le métal fondu incandescent, le sous-produit lumineux du procédé. Cette distinction a l'air d'une curiosité et c'est en réalité une question de sécurité au travail.

Les 1070 nm se situent en effet dans ce qu'on appelle la région de risque rétinien (400 à 1400 nm) : la cornée et le cristallin sont transparents à cette longueur d'onde et la focalisent sur la rétine, concentrant encore davantage l'énergie. Un faisceau réfléchi par une surface brillante ne donne aucun signal visuel et ne déclenche pas le réflexe de clignement, qui ne répond qu'à la lumière visible. Et à ces puissances, le faisceau direct n'est pas nécessaire : pour une source de classe 4, la plus élevée de la classification CEI EN 60825-1 et celle de toutes les sources de découpe industrielles, même une réflexion diffuse peut être dangereuse.

C'est pourquoi les machines sont conçues pour que l'opérateur ne rencontre jamais le faisceau : cabine de protection avec vitrages certifiés pour la longueur d'onde, interverrouillages sur les portes, arrêt de la source à l'ouverture. C'est ainsi qu'un système construit autour d'une source de classe 4 peut travailler en atelier comme une machine de classe 1, sûre en usage normal et sans protection supplémentaire.

Là où le blindage total est absent, en maintenance, en mise au point, lors des essais, les équipements de protection individuelle s'imposent : des lunettes certifiées pour la longueur d'onde concernée (marquage EN 207 en Europe) et d'une densité optique adaptée à la puissance. Des lunettes génériques ne protègent pas : elles atténuent le visible, pas l'infrarouge qu'on ne voit pas.

Du faisceau à la coupe : le dernier centimètre

Un détail explique une bonne part du succès industriel de cette technologie : à 1 µm, les métaux absorbent l'énergie bien mieux qu'à 10,6 µm, la longueur d'onde du CO₂. L'écart est particulièrement marqué sur le cuivre, le laiton et l'aluminium, des matériaux historiquement délicats et aujourd'hui usinés couramment.

Le faisceau focalisé fait fondre la matière dans un volume minimal ; le gaz d'assistance délivré de façon coaxiale fait le reste : azote sous pression pour expulser le bain de fusion et obtenir des bords sans oxyde, oxygène pour exploiter la réaction exothermique sur les fortes épaisseurs en acier au carbone. La largeur de la saignée reste de l'ordre du dixième de millimètre. La zone affectée thermiquement est réduite, car l'énergie est déposée de manière extrêmement localisée et pendant un temps très bref.

Pourquoi cela vaut la peine de le savoir

Connaître la chaîne, des diodes de pompage à la fibre active, de la cavité à la collimation, jusqu'à la focalisation et à l'interaction avec la matière, change la façon d'évaluer une installation. Deux machines "de 6 kW" peuvent se comporter très différemment selon le BPP, le diamètre de la fibre de process, la gestion thermique des optiques et la logique avec laquelle la commande module la puissance lors du perçage et dans les rayons serrés.

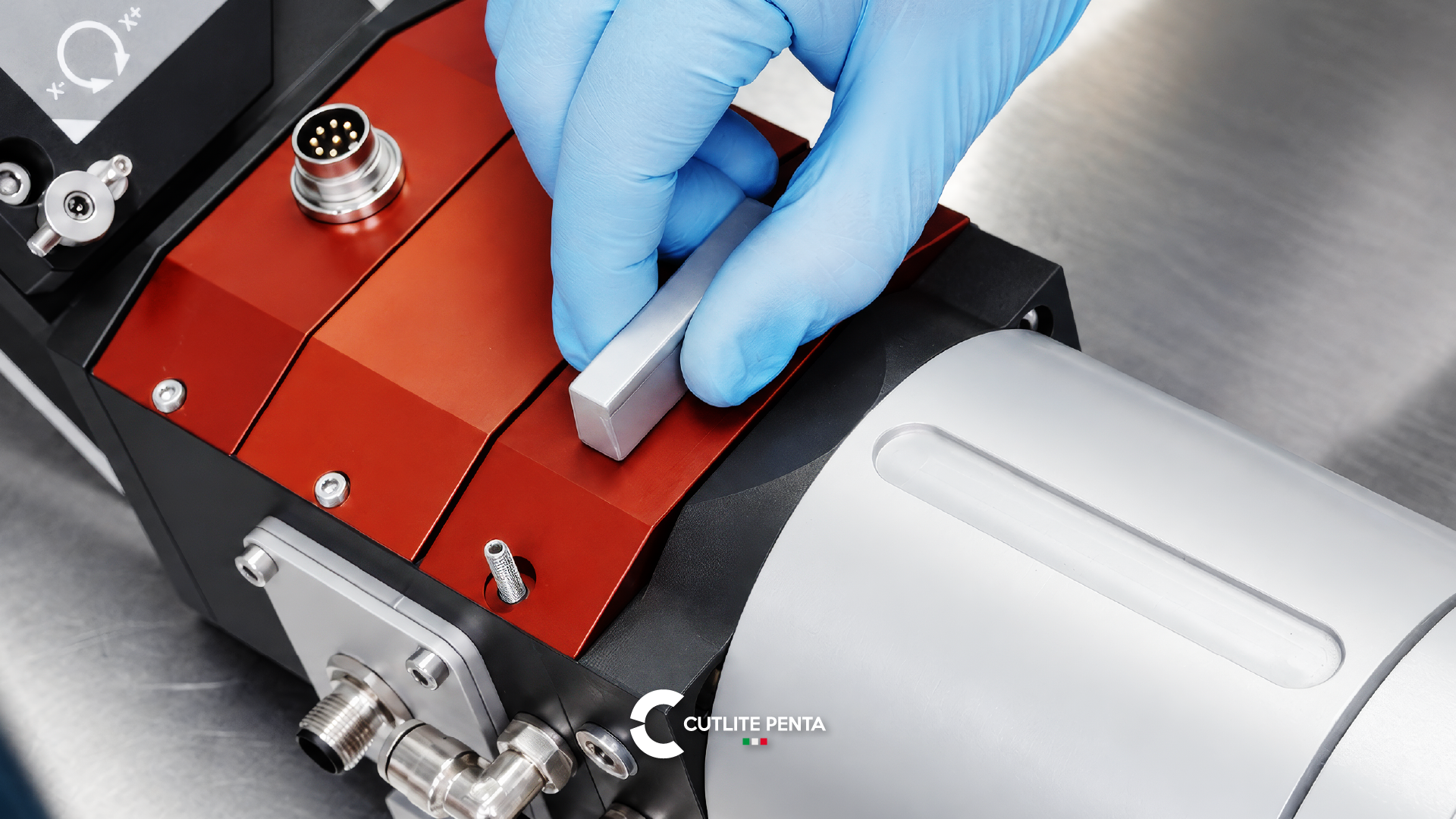

Chez Cutlite Penta, nous concevons et fabriquons des systèmes de découpe laser depuis 1992, en associant les sources des meilleurs fabricants mondiaux à une tête de coupe de notre conception, l'EVO 4, et à un contrôle de procédé développé en interne.
