Como se produz uma forma de corte
Produzir uma forma de corte é um processo automatizado, mas feito de etapas precisas.
O projeto e a fabricação mudam conforme a finalidade, o tipo de papelão a ser cortado (plano ou ondulado) e a máquina de corte e vinco utilizada.
Neste artigo vemos como se produz uma forma de corte e quais são as diferentes etapas que compõem a sua realização.
O processo de realização de uma forma de corte
As primeiras etapas vão do desenho da caixa ao projeto da forma de corte:
- A cartonagem fornece ao fabricante de formas um esboco gráfico da caixa a ser produzida.
- O fabricante de formas projeta o protótipo com um programa CAD e fábrica uma amostra com um plotter. A cartonagem verifica, testa o protótipo e decide sua validade.
- Quando o protótipo e definitivo, passa-se ao projeto CAD da forma de corte.
O que se projeta na forma de corte

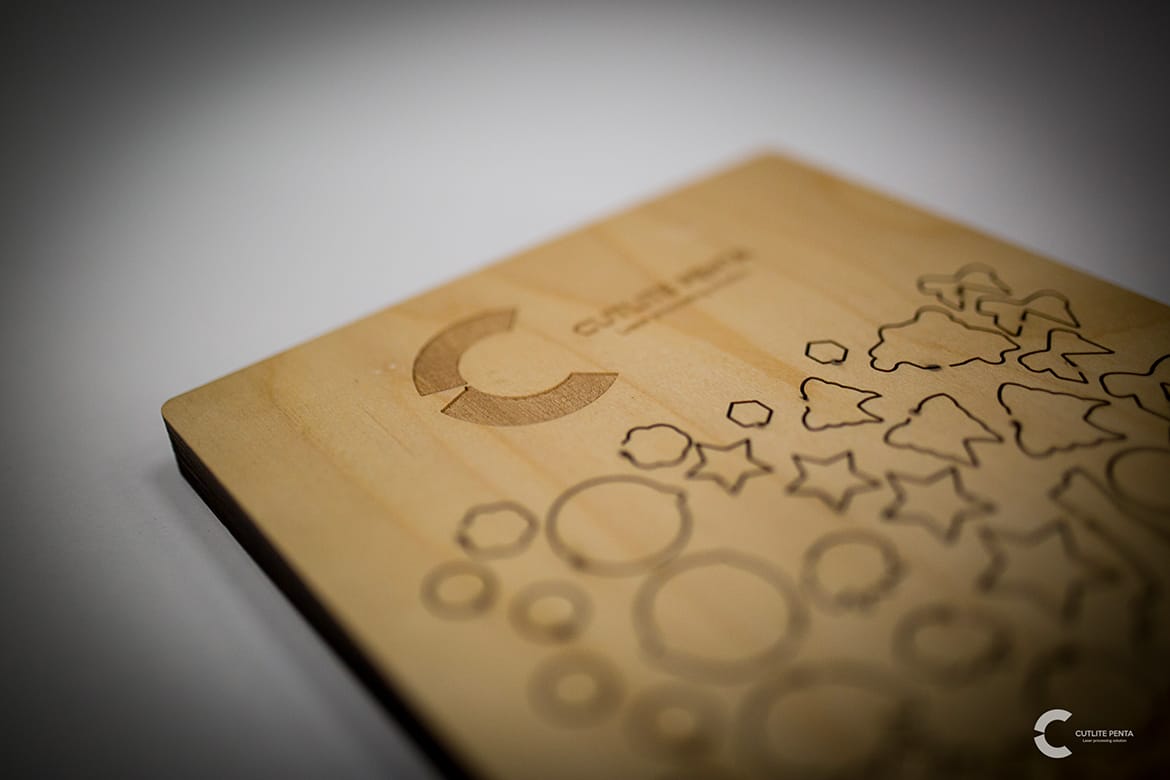

- O corte laser da forma
- As facas de corte e o filete de vinco, a processar com dobradeiras automáticas
- O emborrachamento, a processar com water jet ou plotter
- As contra-facas (ou contraplacas) e os extratores, a processar com as fresadoras
Esse projeto e realizado criando arquivos com extensao .CF2 que, por meio de camadas de cores diferentes, permitem processar na saída todas as operações: a cada operação corresponde uma cor.
Do corte laser ao emborrachamento
Após o corte laser da forma, inserem-se a mão as facas de corte (relativas ao corte perimetral da caixa) e os filetes de vinco (que determinam as zonas de dobra).
Por fim, com a fase de emborrachamento a forma fica completa: protege as lâminas inseridas e facilita a expulsao durante o corte, evitando problemas como atolamentos de papel, "cabelos de anjo", recalibragem da pressão, ajuste de agulhas etc.
A escolha da máquina de corte e vinco
Um aspecto fundamental e a escolha da máquina de corte e vinco e do número de estações de que dispõe. O material cortado pode, de fato, passar por outras duas operações:
- A extração de refugo, com um sistema de extração: tradicional, dinâmica ou ligada a novas tecnologias como StripClip® e QuickStrip®.
- A separação de poses, que permite um empilhamento mais rápido do produto final.
O corte e vinco propriamente dito
O corte e vinco em sentido estrito ocorre carregando a forma na máquina, com o prévio acerto: um teste de pressão dos cilindros da máquina sobre uma folha de acerto.
Essa pressão e compensada com tapes especiais para espessar e equilibrar a pressão em toda a forma. A forma funciona como macho, especialmente nas zonas a vincar; a femea e obtida por meio de "contra-vincos" aplicados sobre uma placa de aço cortada na medida da área de corte da máquina. Esses contra-vincos, junto com os vincos da forma, determinam as linhas de dobra das caixas.
Eis, portanto, como se produz uma forma de corte e quais são todas as etapas necessárias a essa operação.
Perguntas frequentes
O que é uma forma de corte?
É a ferramenta que corta e vinca o papelão: um painel de madeira no qual são inseridas facas e vincos, depois montado na máquina de corte e vinco.
Quais são as etapas para produzir uma forma de corte?
Esboço da cartonagem, projeto CAD, protótipo no plotter, corte a laser do painel, inserção das facas, emborrachamento e montagem na máquina.
Por que se usa o corte a laser nas formas de corte?
Porque os canais onde entram as facas precisam respeitar tolerâncias de centésimos: o laser os corta com precisão constante e sem desgaste de ferramentas.
Qual é a diferença entre forma plana e rotativa?
A plana vem de um painel de bétula plano, a rotativa de um painel curvado sobre o cilindro da máquina: mudam a geometria de corte e as tolerâncias.
