Cómo se produce un troquel
Producir un troquel es un proceso automatizado, pero hecho de pasos precisos.
El diseño y la fabricación cambian según la finalidad, el tipo de cartón a troquelar (plano u ondulado) y la troqueladora utilizada.
En este artículo vemos cómo se produce un troquel y cuáles son los diferentes pasos que componen su realización.
El proceso de realización de un troquel
Los primeros pasos van del dibujo de la caja al diseño del troquel:
- La empresa de cartonaje facilita al fabricante de troqueles un boceto grafico de la caja a producir.
- El fabricante de troqueles diseña el prototipo con un programa CAD y fabrica una muestra con un plotter. La empresa de cartonaje controla, prueba el prototipo y decide su validez.
- Cuando el prototipo es definitivo, se pasa al diseño CAD del troquel.
Que se diseña en el troquel
- El corte láser del troquel
- Las cuchillas y el hilo de hendido, a procesar con plegadoras automáticas
- El engomado, a procesar con water jet o plotter
- Las contramatrices (o contraplacas) y los expulsores, a procesar con las fresadoras
Este diseño se realiza creando archivos con extensión .CF2 que, mediante capas de distintos colores, permiten procesar en salida todas las operaciones: a cada operación le corresponde un color.
Del corte láser al engomado

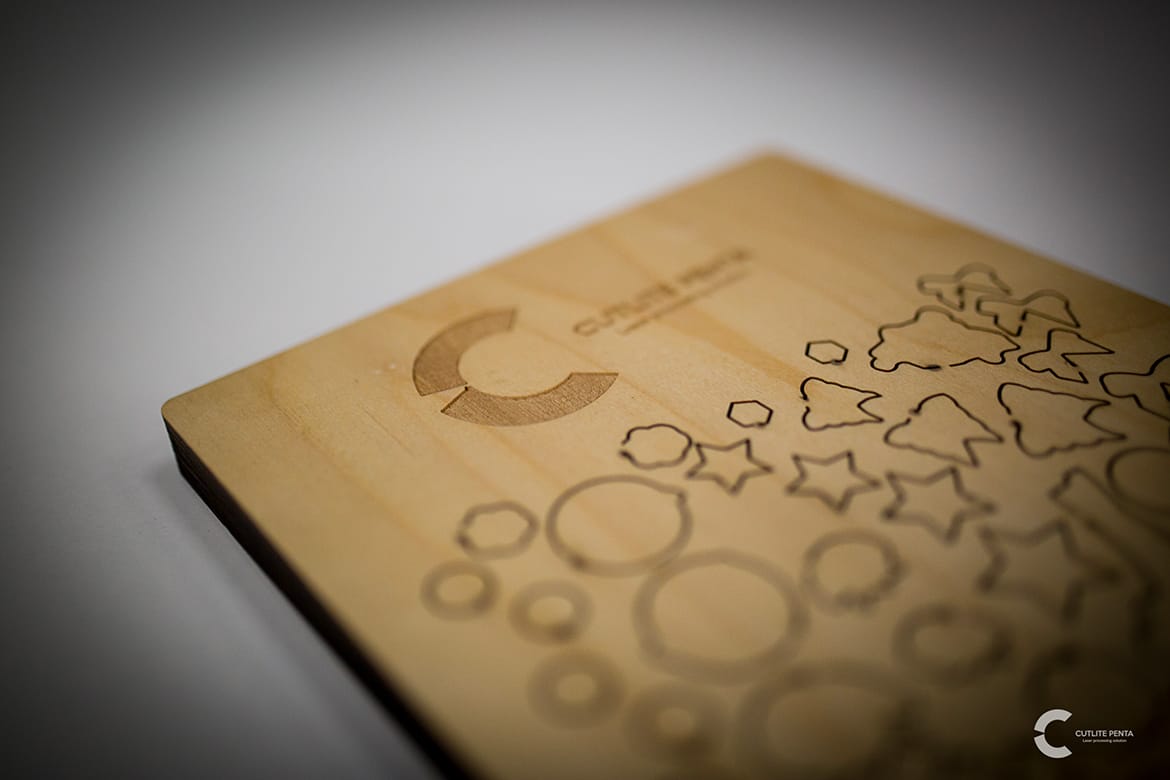

Después del corte láser del troquel se insertan a mano las cuchillas (relativas al corte perimetral de la caja) y los hilos de hendido (que determinan las zonas de plegado).
Por último, con la fase de engomado el troquel queda completo: protege las cuchillas insertadas y facilita la expulsión durante el troquelado, evitando problemas como atascos de papel, "pelos de ángel", recalibración de la presión, ajuste de agujas, etc.
La elección de la troqueladora
Un aspecto fundamental es la elección de la máquina troqueladora y del número de estaciones de que dispone. El troquelado puede, de hecho, pasar por otras dos operaciones:
- El desespaldado, con un sistema de extracción: tradicional, dinámico o ligado a nuevas tecnologías como StripClip® y QuickStrip®.
- La separación de poses, que permite un apilado más rápido del producto final.
El troquelado propiamente dicho
El troquelado en sentido estricto se realiza cargando el troquel en la máquina, con el previo arreglo: una prueba de presión de los cilindros de la troqueladora sobre una hoja de arreglo.
Esta presión se compensa con tapes especiales para engrosar y equilibrar la presión en todo el troquel. El troquel actúa como macho, sobre todo en las zonas a hendir; la hembra se obtiene mediante "contra-hendidos" aplicados sobre una placa de acero cortada a la medida del área de troquelado de la máquina. Estos contra-hendidos, junto con los hilos de hendido del troquel, determinan las líneas de plegado de las cajas.
Así es cómo se produce un troquel y cuáles son todos los pasos necesarios para esta operación.
Preguntas frecuentes
¿Qué es un troquel?
Es la herramienta que corta y hiende el cartón: un panel de madera en el que se insertan cuchillas y filetes de hendido, luego montado en la troqueladora.
¿Cuáles son los pasos para producir un troquel?
Boceto de la empresa de cartonaje, diseño CAD, prototipo con plóter, corte láser del panel, inserción de las cuchillas, engomado y montaje en la troqueladora.
¿Por qué se usa el corte láser para los troqueles?
Porque los canales donde entran las cuchillas deben respetar tolerancias de centésimas: el láser los corta con precisión constante y sin desgaste de herramientas.
¿Qué diferencia hay entre troquel plano y rotativo?
El plano se obtiene de un panel de abedul plano, el rotativo de un panel curvado sobre el cilindro de la máquina: cambian la geometría de corte y las tolerancias.
