Corte laser de uma forma de corte: veja como funciona

O corte laser de uma forma se divide em duas grandes famílias:

• Corte de formas planas
• Corte de formas rotativas

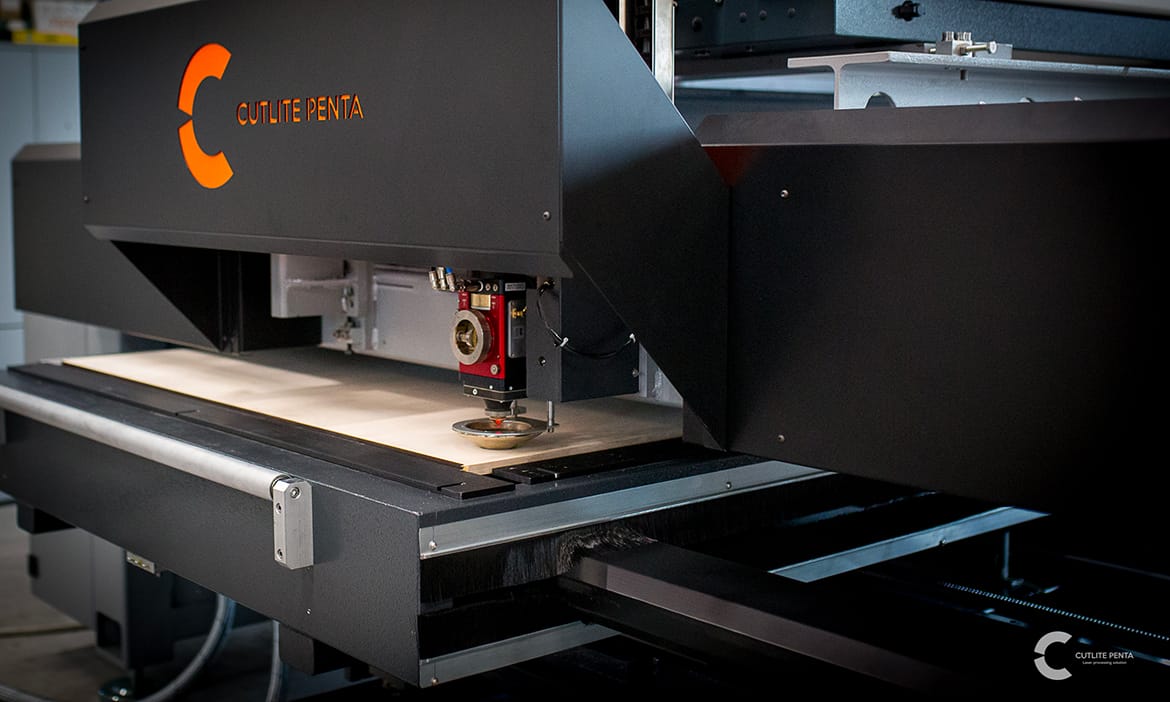

Corte laser de uma forma plana

Uma forma plana e obtida de um painel de bétula, geralmente de 18 mm de espessura. O painel deve respeitar tolerâncias precisas de espessura e planicidade: caso contrário, surgiriam grandes problemas de corte.

O corte laser segue regras de precisão muito rigorosas, ligadas a largura dos canais cortados: precisamente 0,71 mm (2 pontos) ou 1,05 mm (3 pontos).

Os lasers de última geração como os da Cutlite Penta, graças a softwares dedicados, modulam os cortes em 8 direções com off-sets precisos. Uma forma bem cortada deve ter a mesma largura de precisão tanto na parte superior quanto na inferior, para garantir a fixação das facas de corte.

Muitos elementos influenciam a precisão do corte laser: as características da máquina (fusos de esferas de alta precisão ou motores lineares), a precisão da focal e a estabilidade do feixe laser.

Além do corte, muitas vezes emprega-se também o cabeçote de marcação galvanometrica, capaz de escrever inúmeras informações na forma em poucos segundos, com clara economia de tempo e gás.

Corte laser de uma forma rotativa

Uma forma rotativa e geralmente obtida de um painel de choupo de 13 mm, com diâmetros que vão de 176 a 800 mm.

Como nas formas planas, também as rotativas exigem o respeito de critérios rigorosos de planicidade e espessura. O corte é feito geralmente com uma largura de 1,42 mm (4 pontos).

O corte laser de uma forma rotativa começa com uma montagem off-line, fora da máquina: parafusam-se suportes de madeira dentro da cavidade inferior da carcaça rotativa, que será depois alojada na carcaça rotativa.

Em seguida monta-se um cabeçote de fresagem com troca de ferramenta, para fresar bolsas específicas, fundamentais para a montagem de suportes adicionais para o corte da forma rotativa.

A Cutlite Penta produz lasers para formas planas e rotativas stand-alone, mas também sistemas combinados plano e rotativo que usam uma única fonte laser para dois sistemas de corte, com potências de 750 watts até 3000 watts.

Perguntas frequentes

Como funciona o corte a laser de uma forma de corte?

O feixe corta no painel de madeira os canais onde serão inseridas as facas, seguindo o desenho CAD com tolerâncias de centésimos de milímetro.

Qual é a largura dos canais de uma forma de corte?

0,71 mm (2 pontos) ou 1,05 mm (3 pontos), conforme a espessura da faca a ser inserida.

Qual é a diferença entre forma plana e rotativa no corte a laser?

A plana vem de um painel de bétula de 18 mm; a rotativa de um painel curvado, em que o corte deve seguir o raio do cilindro.

Por que é preciso um laser dedicado para as formas de corte?

Porque o corte precisa ser modulado em várias direções com off-sets precisos: sem software dedicado os canais perdem a tolerância e a forma não fecha bem.
