Découpe laser d'une forme de découpe : comment ça marche

La découpe laser d'une forme se divisé en deux grandes familles :

• Découpe des formes planes
• Découpe des formes rotatives

Découpe laser d'une forme plane

Une forme plane est obtenue à partir d'un panneau de bouleau, généralement de 18 mm d'épaisseur. Le panneau doit respecter des tolérances précises d'épaisseur et de planeite : sinon, de gros problèmes de découpe apparaitraient.

La découpe laser suit des règles de précision très strictes, liées à la largeur des canaux découpés : précisément 0,71 mm (2 points) ou 1,05 mm (3 points).

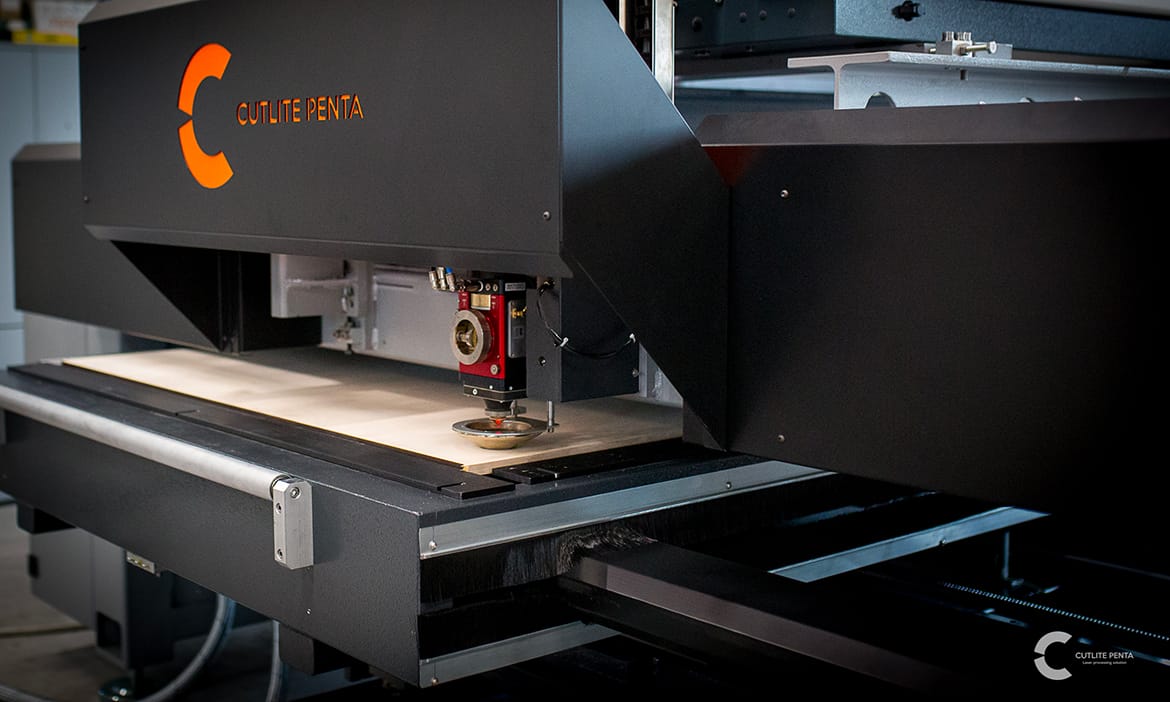

Les lasers de dernière génération comme ceux de Cutlite Penta, grâce à des logiciels dédiés, modulent les découpes dans 8 directions avec des off-sets précis. Une forme bien découpée doit présenter la même largeur de précision en haut et en bas, afin de garantir la tenue des filets de coupe.

De nombreux éléments influent sur la précision de la découpe laser : les caractéristiques de la machine (vis à billes haute précision ou moteurs linéaires), la précision de la focale et la stabilité du faisceau laser.

Outre la découpe, on utilise souvent aussi la tête de marquage galvanométrique, capable d'inscrire de nombreuses informations sur la forme en quelques secondes, avec une nette économie de temps et de gaz.

Découpe laser d'une forme rotative

Une forme rotative est généralement obtenue à partir d'un panneau de peuplier de 13 mm, avec des diamètres allant de 176 à 800 mm.

Comme pour les formes planes, les formes rotatives exigent aussi le respect de critères stricts de planeite et d'épaisseur. La découpe se fait généralement avec une largeur de 1,42 mm (4 points).

La découpe laser d'une forme rotative commencé par un montage off-line, hors de la machine : on visse des supports en bois à l'intérieur de la cavité inférieure de la coque rotative, qui sera ensuite logee dans la coque rotative.

On monté ensuite une tête de fraisage avec changement d'outil, pour fraiser des poches dédiées, essentielles au montage de supports supplémentaires pour la découpe de la forme rotative.

Cutlite Penta produit des lasers pour formes planes et rotatives autonomes, mais aussi des systèmes combines plan et rotatif qui utilisent une seule source laser pour deux systèmes de découpe, avec des puissances de 750 watts jusqu'à 3000 watts.

Questions fréquentes

Comment fonctionne la découpe laser d'une forme ?

Le faisceau découpe dans le panneau de bois les canaux qui recevront les filets, en suivant le dessin CAO à quelques centièmes de millimètre près.

Quelle est la largeur des canaux d'une forme de découpe ?

0,71 mm (2 points) ou 1,05 mm (3 points), selon l'épaisseur du filet à insérer.

Quelle différence entre forme plane et rotative à la découpe laser ?

La plane provient d'un panneau de bouleau de 18 mm ; la rotative d'un panneau cintré, où la coupe doit suivre le rayon du cylindre.

Pourquoi faut-il un laser dédié pour les formes de découpe ?

Parce que la coupe doit être modulée dans plusieurs directions avec des off-sets précis : sans logiciel dédié, les canaux perdent la tolérance et la forme ferme mal.
