El corte láser de un troquel se divide en dos grandes familias:

• Corte de troqueles planos
• Corte de troqueles rotativos

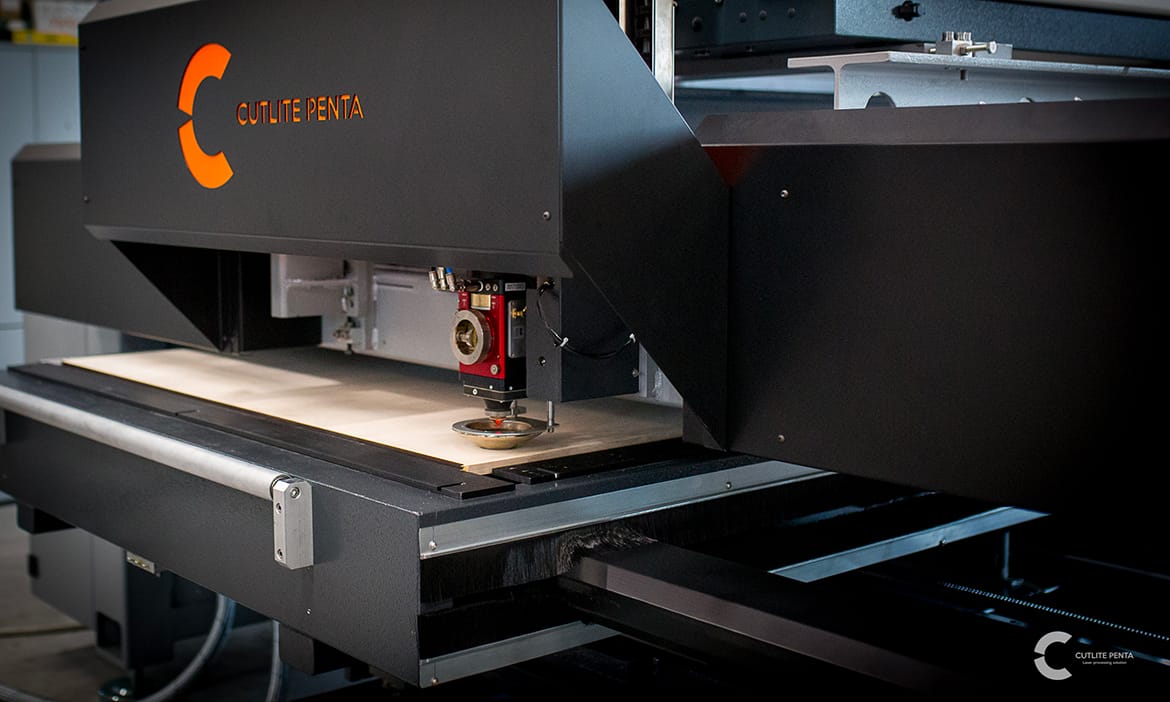

Corte láser de un troquel plano

Un troquel plano se obtiene de un panel de abedul, normalmente de 18 mm de grosor. El panel debe respetar tolerancias precisas de grosor y planitud: de lo contrario, surgirian grandes problemas de troquelado.

El corte láser sigue reglas de precisión muy estrictas, ligadas al ancho de los canales cortados: exactamente 0,71 mm (2 puntos) o 1,05 mm (3 puntos).

Los láseres de última generación como los de Cutlite Penta, gracias a software dedicados, modulan los cortes en 8 direcciones con off-sets precisos. Un troquel bien cortado debe tener el mismo ancho de precisión tanto en la parte superior como en la inferior, para garantizar la sujeción de las cuchillas de corte.

Muchos elementos influyen en la precisión del corte láser: las características de la máquina (husillos de bolas de alta precisión o motores lineales), la precisión de la focal y la estabilidad del haz láser.

Además del corte, a menudo se emplea también el cabezal de marcado galvanométrico, capaz de escribir numerosa información en el troquel en pocos segundos, con un claro ahorro de tiempo y gas.

Corte láser de un troquel rotativo

Un troquel rotativo se obtiene normalmente de un panel de chopo de 13 mm, con diámetros que van de 176 a 800 mm.

Como en los troqueles planos, también los rotativos requieren respetar rigurosos criterios de planitud y grosor. El corte se realiza normalmente con un ancho de 1,42 mm (4 puntos).

El corte láser de un troquel rotativo comienza con un montaje off-line, fuera de la máquina: se atornillan soportes de madera dentro de la cavidad inferior del casco rotativo, que después se alojara en el casco rotativo.

A continuación se monta un cabezal de fresado con cambio de herramienta, para fresar bolsillos específicos, fundamentales para el montaje de soportes adicionales para el troquelado del troquel rotativo.

Cutlite Penta produce láseres para troqueles planos y rotativos autónomos, pero también sistemas combinados plano y rotativo que usan una única fuente láser para dos sistemas de corte, con potencias de 750 vatios hasta 3000 vatios.

Preguntas frecuentes

¿Cómo funciona el corte láser de un troquel?

El haz corta en el panel de madera los canales donde se insertarán las cuchillas, siguiendo el diseño CAD con tolerancias de centésimas de milímetro.

¿Qué anchura tienen los canales de un troquel?

0,71 mm (2 puntos) o 1,05 mm (3 puntos), según el espesor de la cuchilla que se va a insertar.

¿Qué diferencia hay entre troquel plano y rotativo en el corte láser?

El plano se obtiene de un panel de abedul de 18 mm; el rotativo de un panel curvado, donde el corte debe seguir el radio del cilindro.

¿Por qué hace falta un láser dedicado para los troqueles?

Porque el corte debe modularse en varias direcciones con off-sets precisos: sin software dedicado los canales pierden la tolerancia y el troquel no cierra bien.
